Устанавливаем автомобиль на подъемник и выключаем зажигание

Снятие наконечника рулевой тяги

Снимаем переднее колесо.

Поднимаем автомобиль на удобную высоту.

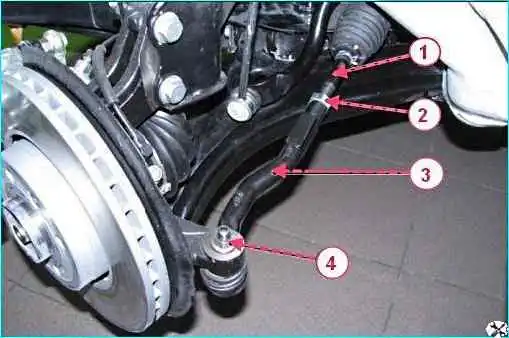

Снятие наружного наконечника рулевой тяги: 1 - наконечник внутренний рулевой тяги; 2 – контргайка; 3 – наконечник наружный рулевой тяги; 4 – гайка крепления шарового пальца

Торцовым ключом на 16 отворачиваем гайку 4, рисунок 1, крепления шарового пальца к поворотному кулаку, удерживая при необходимости шаровой палец от проворачивания шестигранником на 5, и отсоединяем наружный наконечник 3 рулевой тяги от поворотного кулака.

С помощью двух гаечных ключей на 22 ослабляем контргайку 2 и отсоединяем наружный наконечник 3 рулевой тяги от внутреннего наконечника 1.

Установка наконечника рулевой тяги

Навернуть наружный наконечник 3, рисунок 1, рулевой тяги на внутренний наконечник 1.

Установить шаровой палец наружного наконечника 3 рулевой тяги в рычаг поворотного кулака и завернуть гайку 4 крепления, при необходимости удерживая шаровой палец от проворачивания

Момент затяжки гайки 32 - 42 Нм (3,2 - 4,2 кгс.м).

Установить переднее колесо.

Отрегулировать углы установки передних колес.

Снятие и установка рулевого механизма

После установки автомобиля на подъемник, снимаем подрамник передней подвески, как описано в статье – «Снятие подрамника передней подвески».

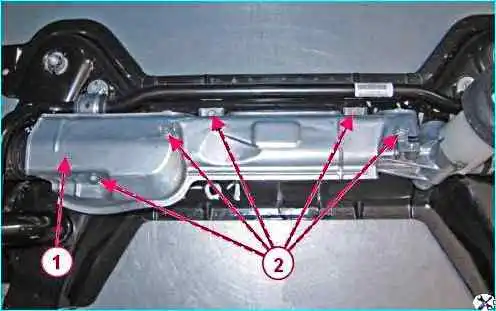

Снятие кожуха рулевого механизма: 1- кожух защитный чехла рейки рулевого механизма; 2 - болт крепления

Головкой на 10 отворачиваем пять болтов 2, рисунок 2, крепления и снимаем защитный кожух 1.

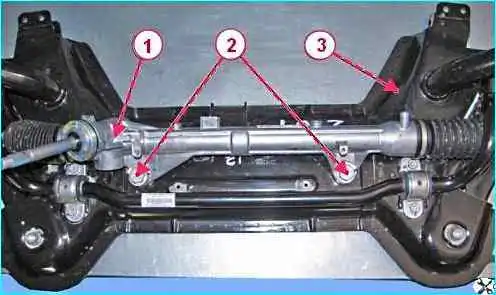

Снятие рулевого механизма: 1- рулевой механизм; 2 – болт крепления рулевого механизма; 3 - подрамник передней подвески

Головкой на 21 отворачиваем два болта 2, рисунок 3, крепления и снимаем рулевой механизм с рулевыми тягами в сборе.

Установка рулевого механизма

Установить рулевой механизм 1, рисунок 3, с рулевыми тягами в сборе на подрамник 3 и завернуть болты 2 крепления.

Момент затяжки болтов 153 - 207 Нм (15,3 - 20,7 кгс.м).

Установить на место кожух 1, рисунок 2, защитный чехла рейки рулевого механизма и завернуть болты 2 крепления.

Момент затяжки болтов 7 - 9 Нм (0,7 - 0,9 кгс.м).

Установить на автомобиль подрамник передней подвески.

Отрегулировать углы установки передних колес.

Снятие и установка внутреннего наконечника рулевой тяги и чехла рейки

Снимаем подрамник передней подвески с рулевым механизмом и стабилизатором поперечной устойчивости в сборе, как указано в статье – «Снятие подрамника передней подвески».

Снимаем с подрамника рулевой механизм с рулевыми тягами в сборе.

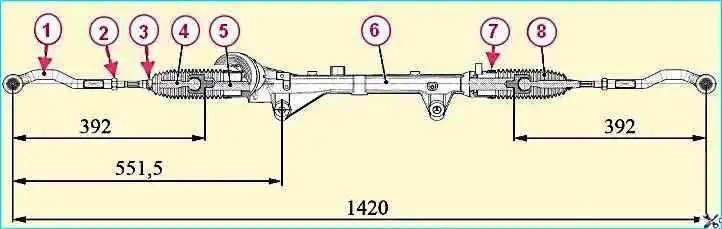

Снятие и установка внутреннего наконечника рулевой тяги и чехла рейки рулевого механизма: 1 - наконечник наружный рулевой тяги; 2 - контргайка; 3 - хомут крепления чехла рейки; 4 – наконечник внутренний рулевой тяги; 5 - рейка рулевого механизма; 6 - рулевой механизм; 7 - хомут крепления чехла рейки; 8 - чехол рейки рулевого механизма

Двумя гаечными ключами на 22 ослабляем контргайку 2, рисунок 4, и отсоединяем наружный левый (правый) наконечник 1 рулевой тяги от внутреннего наконечника 4.

Снимаем контргайку с внутреннего наконечника рулевой тяги.

С помощью плоскогубцев и клещей снимаем наружный хомут 3 и внутренний хомут 7 крепления чехла 8 рейки и снимаем левый (правый) чехол рейки рулевого механизма.

Фиксируем рейку 5 рулевого механизма в приспособлении для фиксации рейки со стороны зубчатого участка рейки и ключом на 30 выворачиваем внутренний левый (правый) наконечник 4 рулевой тяги из рейки.

Установка

Зафиксировать рейку 5, рисунок 4, рулевого механизма в приспособлении для фиксации рейки со стороны зубчатого участка рейки и завернуть внутренний левый (правый) наконечник 4 рулевой тяги в рейку.

Порядок затяжки внутреннего наконечника рулевой тяги:

  • - завернуть наконечник рулевой тяги с усилием 30 Нм (3,0 кгс.м);
  • - довернуть наконечник рулевой тяги на угол 18º±2º.

Установить на внутренние наконечники рулевых тяг чехлы 8 рейки рулевого механизма и навернуть контргайки 2.

Навернуть на внутренние наконечники рулевых тяг наружные наконечники и отрегулировать длину тяг в соответствии с размерами указанными на рисунке 4.

Предварительный момент затяжки контргайки 15 - 21 Нм (1,5 - 2,1 кгс.м).

Установить чехлы рейки рулевого механизма на посадочные места и закрепить хомутами.

Установить рейку рулевого механизма в положение, определяемое размером 551,5 мм, рисунок 4, что соответствует ориентировочно среднему положению рейки.

Установить на подрамник рулевой механизм с рулевыми тягами в сборе.

Установить подрамник передней подвески с рулевым механизмом и стабилизатором поперечной устойчивости в сборе на автомобиль.

Отрегулировать углы установки передних колес.
