Подготавливаем автомобиль для выполнения работы. Отсоединяем минусовую клемму аккумулятора.
Если дверь снимается для ремонта и предусматривается разборка дверей, то лучше подразобрать дверь пока она весит на навесах
Дверь значительно облегчится и облегчится разборка двери за счет подходов (не нужно будет переворачивать на столе дверь).
Снятие и установка передних дверей
Открываем дверь и опускаем стекло.
Снятие и установка передней двери: 1 - дверь передняя; 2, 7 - пластина стопорная оси петли двери; 3, 6 - ось звеньев петли; 4 - колодка жгута проводов двери; 5 - жгут проводов; 8 - ограничитель открывания двери; 9 – винт крепления ограничителя открывания двери к стойке боковины кузова
Отсоединяем от двери 1, рисунок 1, колодку 4 жгута проводов 5 потянув фиксатор разъема вверх.
Установку двери производить в порядке обратном снятию.
Разборка левой двери автомобиля
Крепление обивки левой передней двери: 1 - обивка двери; 2 - облицовка внутренняя наружного зеркала; 3 - ручка обивки передней двери левая; 4 - винты нижнего крепления обивки двери; 5 – винт крепления ручки; 6 - винт верхнего крепления обивки двери; 7 – заглушка
Снимаем облицовку 2, рисунок 2, потянув за верхний угол в сторону от двери преодолевая сопротивление пластмассового держателя.
Головкой Torx T20 отворачиваем самонарезающие винты 4, нижнего крепления обивки 1.
Плоской отверткой поддеваем заглушку 7 и головкой Torx T20 отворачиваем самонарезающий винт 6 верхнего крепления обивки.
Головкой Torx T20 отворачиваем самонарезающий винт 5 крепления ручки 3 двери.
Извлекаем ручку из обивки двери, потянув за ее край в сторону от двери для преодоления усилий крепежных фиксаторов.
Крепление обивки левой передней двери: 1 - обивка передней левой двери; 2 - винт среднего крепления обивки; 3 - колодки жгута передней двери левая проводов двери; 4 - модуль двери водителя; 5 - ручка обивки
Отсоединяем колодки 3, рисунок 3, жгута проводов от модуля 4 двери водителя.
Головкой Torx T30 отворачиваем винт 2 среднего крепления обивки.
С помощью плоской отвертки, преодолевая сопротивление держателей отсоединить обивку 1 от двери.
Дверь правая:

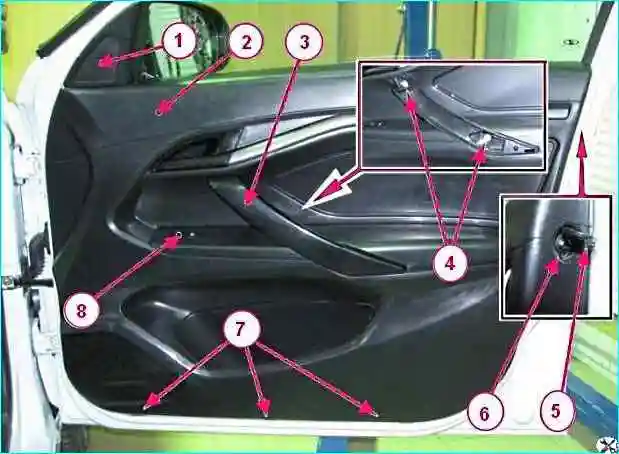

Крепление обивки правой передней двери: 1 облицовка внутренняя наружного зеркала; 2 - обивка правой передней двери; 3 – облицовка ручки обивки передней правой двери; 4 - винты крепления ручки двери; 5 – заглушка; 6 – винт верхнего крепления обивки двери; 7 - винты нижнего крепления обивки двери; 8 — переключатель стеклоподъемника
Снимаем облицовку 1, рисунок 4, потянув за верхний угол в сторону от двери преодолевая сопротивление пластмассового держателя.
Головкой Torx T20 отворачиваем самонарезающие винты 7, нижнего крепления обивки 2.
Плоской отверткой откидываем заглушку 5 и головкой Torx T20 отворачиваем самонарезающий винт 6 верхнего крепления обивки.
Снимаем декоративную заглушку 3, и отвернуть винты 4 крепления ручки обивки двери, снять ручку.
С помощью шлицевой отвертки, преодолевая сопротивление держателей, отсоединяем обивку 1 от двери.
Отсоединяем колодку жгута проводов двери от переключателя стеклоподъемника.

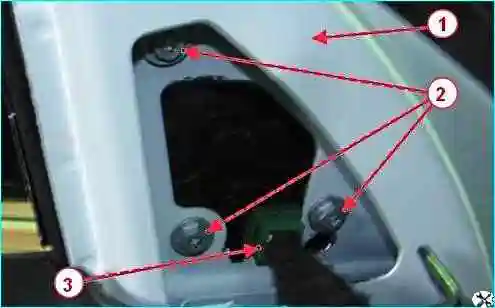

Крепление наружного зеркала: 1 - дверь передняя; 2 – винты крепления зеркала; 3 - колодка жгута проводов двери
Отсоединяем колодку 3, рисунок 5, жгута проводов двери от наружного зеркала.
Головкой Torx T20 отворачиваем винты 2 крепления наружного зеркала к двери 1, снимаем зеркало.

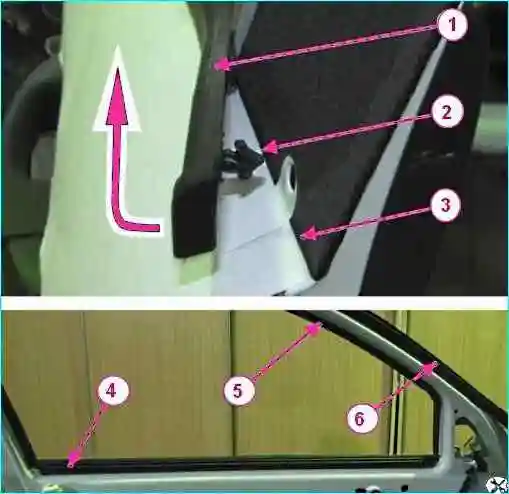

Уплотнители двери: 1 - наружный горизонтальный уплотнитель опускного стекла двери; 2 – фиксатор наружного уплотнителя; 3 – дверь передняя; 4 - внутренний горизонтальный уплотнитель опускного стекла двери; 5 верхний уплотнитель стекла двери; 6 – уплотнитель рамки двери опускного стекла
С помощью плоской отвертки отводим край наружного 1, рисунок 6, горизонтального уплотнителя опускного стекла в сторону от двери 3, для выхода фиксатора 2 уплотнителя из отверстия в панели двери, затем, потянув вверх снимаем уплотнитель с панели двери.
С помощью шлицевой отвертки снимаем внутренний 4 горизонтальный и верхний 5 уплотнители опускного стекла.
Снять уплотнитель 6 рамки двери опускного стекла.

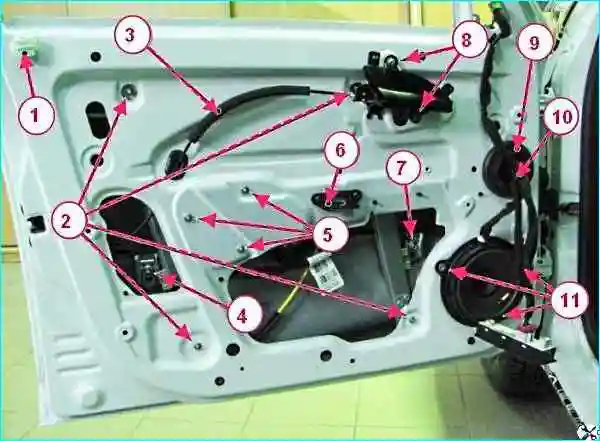

Арматура двери: 1 - держатель винта крепления обивки; 2 – гайки крепления направляющих стеклоподъемника; 3 - трос внутренней ручки привода замка двери; 4, 7 - болты зажимов стекла; 5 - гайки крепления стеклоподъемника; 6 - кронштейн ручки обивки двери; 8 – винты крепления ручки замка внутренней; 9 – уплотнитель жгута проводов; 10 - жгут проводов двери; 11 - заклепки крепления громкоговорителя
Повернув на 90°, извлекаем из панели двери держатель 1, рисунок 7, винта верхнего крепления обивки.
Головкой Torx T30 отворачиваем винты 8 и снимаем ручку внутреннюю замка двери, отсоединив от нее трос 3 привода замка.
Временно подсоединяем блок управления стеклоподъемниками, подсоединяем клемму "минус" к аккумуляторной батарее, приподнимаем стекло, до появления в проемах панели двери, зажимов крепления стекла.
Ослабляем затяжку болтов 4 и 7 зажимов стекла и извлекаем стекло из полости двери.
Головкой на 10 отворачиваем четыре гайки 2 крепления направляющих стеклоподъемника.
Головкой на 10 отворачиваем три гайки 5 крепления электродвигателя стеклоподъемника, извлекаем стеклоподъемник из полости двери, отсоединяем колодку жгута проводов 10 от электродвигателя.
Головкой Torx T30 отворачиваем винты крепления кронштейна 6 ручки обивки двери, снимаем кронштейн.
Отсоединяем колодку жгута проводов от громкоговорителя, сверлом Ø5 мм высверливаем три заклепки 11 крепления громкоговорителя, снимаем громкоговоритель.
Отсоединяем колодку жгута проводов двери от замка двери, точки крепления жгута проводов от панели двери, извлекаем уплотнитель 9 жгута проводов из отверстия в панели двери.

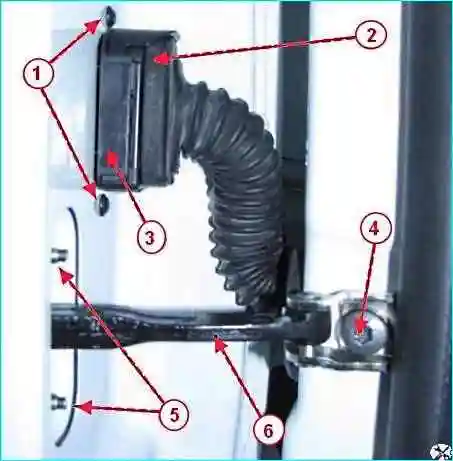

Крепление колодки жгута проводов и ограничителя открывания двери: 1 - винты крепления колодки жгута проводов двери; 2 - колодка жгута проводов заднего; 3 - колодка жгута проводов двери; 4 - винт крепления ограничителя открывания двери к передней стойки кузова; 5 - гайки крепления ограничителя открывания двери к двери; 6 - ограничитель открывания двери
Отсоединяем колодку 2, рисунок 8, жгута проводов заднего от колодки 3 жгута проводов двери.
Головкой Torx T20 отворачиваем винты 1 крепления колодки жгута проводов двери к панели двери, извлекаем жгут из полости двери.
Головкой Torx Т40 отворачиваем винт 4 крепления ограничителя 6 двери к передней стойке кузова.
Головкой на 10 откручиваем гайки 5 крепления ограничителя двери к панели двери, снимаем ограничитель.
Замок передней двери и его привод: 1 - фиксаторы рычага выключателя замка; 2 - рычаг выключателя замка; 3 - тяга выключателя замка передней двери; 4 - замок передней двери; 5 – механизм ручки наружной замка передней двери; 6 - заглушка; 7 - винты крепления замка; 8 - накладка декоративная; 9 - заклепка крепления механизма наружной ручки к панели двери; 10 - выключатель замка передней двери; 11 - ручка наружная замка двери
С помощью шлицевой отвертки разжимаем фиксаторы 1, рисунок 9, рычага 2 выключателя 10 замка передней двери и снимаем рычаг с оси выключателя.
Головкой Torx Т30 отворачиваем винты 7 крепления замка 4 к двери, извлекаем замок из полости двери в сборе с тягой 3 выключателя замка и тросом внутренней ручки замка, отсоединяем от замка трос механизма 5 наружной ручки.
С помощью плоской отвертки снимаем декоративную заглушку 8 с корпуса выключателя замка.
Извлекаем из отверстия в торце двери заглушку 6 и через открывшееся отверстие головкой Torx Т20 отворачиваем винт фиксации выключателя замка, снимаем выключатель.
Чтобы снять наружную ручку замка двери 11, берем за ручку и, не оттягивая ее сдвигаем назад, затем в сдвинутом положении тянем заднюю часть ручки до выхода заднего зацепа из отверстия в панели двери и потянув за ручку с усилием, преодолевающим усилие шарнирного фиксатора передней части ручки снимаем ручку.
Снимаем механизм 5 наружной ручки, аккуратно высверливаем сверлом Ø5 мм заклепку 9 крепления механизма к панели двери, не повредив лакокрасочное покрытие.
Сборку узлов и деталей двери выполнять в порядке обратном разборке, при этом:
- смазать трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях смазкой ЦИАТИМ-201;
Установка ручки наружной привода замка двери: 1 - ручка наружная замка двери; 2 – корпус возвратного механизма наружной ручки; 3 – зацеп ручки наружной; 4 - рычаг возвратного механизма ручки наружной замка двери
- - при установке ручки наружной, обеспечить захват рычага возвратного механизма зацепом ручки, как показано на рисунке 10;
- - перед установкой обивки двери временно подсоединить блок управления стеклоподъемниками, клемму "минус" к аккумуляторной батарее, проверить и, при необходимости, отрегулировать работу замка двери и стеклоподъемника; поднять опускное стекло вверх, отсоединить клемму "минус" от аккумуляторной батареи и снять блок переключателей.
Узлы и детали арматуры двери должны быть закреплены на все точки крепления, предусмотренные конструкцией.
При установке корпуса возвратного механизма ручки наружной и громкоговорителя, допускается использовать альтернативный крепеж соответствующего диаметра.
