Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора

Открываем дверь и опускаем в нижнее положение опускное стекло

Если дверь подлежит разборке, то перед снятием двери удобнее ее разобрать.

Снятие и установка задней двери

Снятие и установка задней двери: 1 - обивка средней стойки верхняя; 2 - обивка средней стойки нижняя; 3 - винты крепления обивки нижней средней стойки к стойке кузова; 4, 6 - винты крепления обивки средней стойки нижней к порогу кузова; 5 - обивка порога передняя

Снимаем обивку 1, рисунок 1, средней стойки кузова верхнюю.

Головкой Torx T20 отворачиваем винты 3 крепления обивки 2 средней стойки кузова нижней.

Снимаем обивку порога переднюю и заднюю.

Отворачиваем винты 4 и 6 крепления обивки нижней центральной стойки к порогу кузова, снимаем обивку.

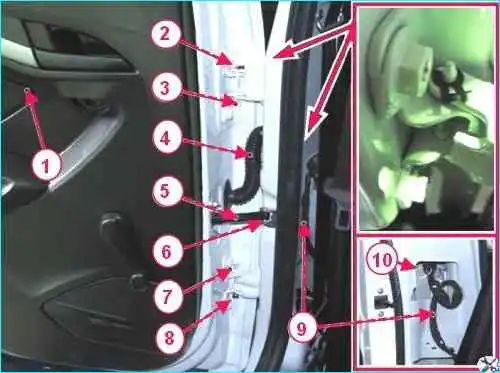

Снятие и установка задней двери: 1 - дверь задняя; 2, 8 - пластина стопорная оси петли двери; 3, 7 - ось звеньев петли; 4 - трубка защитная жгута проводов двери; 5 - ограничитель открывания двери; 6 - винт крепления ограничителя открывания двери к средней стойке боковины кузова; 9 - задний жгут проводов; 10 - колодка заднего жгута проводов

Отсоединяем колодку 10, рисунок 2, жгута 9 проводов заднего от колодки жгута проводов двери, извлекаем защитную трубку 4 жгута проводов двери, а затем и жгут проводов из отверстия в стойке кузова.

Головкой Torx Т40 отворачиваем винт 6 крепления ограничителя 5 двери к средней стойке кузова.

Плоскогубцами снимаем с осей верхней 3 и нижней 7 петли стопорные пластины 2 и 8.

С помощью бородка и молотка извлекаем ось звеньев верхней и нижней петли, снимаем дверь, работу выполняем с помощником.

Установку двери производить в порядке обратном снятию.

Разборка и сборка задних дверей

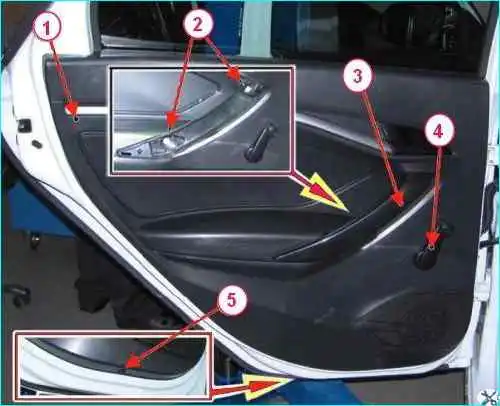

Крепление обивки задней двери: 1 - обивка задней двери; 2 - винты крепления ручки двери; 3 - облицовка ручки обивки задней двери; 4 - ручка стеклоподъемника; 5 - винт нижнего крепления обивки двери

С помощью плоской отвертки снимаем ручку 4, рисунок 3, стеклоподъемника.

Головкой Torx T20 отворачиваем винт 5, самонарезающий нижнего крепления обивки.

Снимаем декоративную заглушку 3 и отворачиваем винты 2 крепления ручки обивки двери, снимаем ручку.

Преодолевая сопротивление держателей, плоской отверткой отсоединяем обивку 1 от двери.

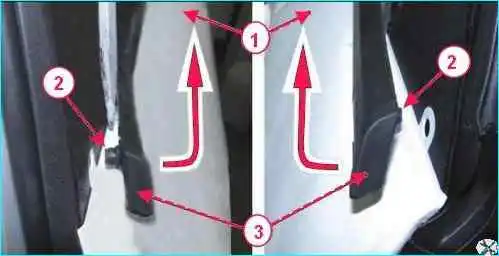

Снятие наружного горизонтального уплотнителя; 1 - дверь задняя; 2 - фиксатор уплотнителя; 3 - наружный горизонтальный уплотнитель опускного стекла двери

С помощью плоской отвертки отводим с каждой из сторон край наружного 3, рисунок 4, горизонтального уплотнителя опускного стекла в сторону от двери 1, для выхода фиксатора 2 уплотнителя из отверстия в панели двери, затем, потянув вверх, снимаем уплотнитель с панели двери.

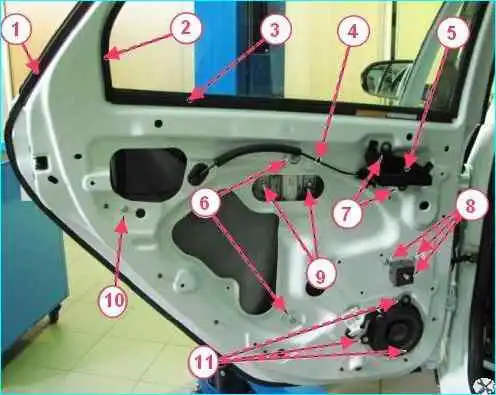

Арматура двери: 1 - наружный уплотнитель проема задней двери; 2 - уплотнитель верхний опускного стекла; 3 - уплотнитель горизонтальный внутренний опускного стекла; 4 - трос внутренней ручки привода замка двери; 5 - ручка двери наружная; 6 - гайки крепления направляющей стеклоподъемника; 7 - винты крепления ручки замка внутренней; 8 - гайки крепления стеклоподъемника; 9 - болты зажимов стекла; 10 - болт крепления направляющей опускного стекла; 11 - заклепки крепления динамика

Снимаем внутренний 3, рисунок 5, горизонтальный и верхний 2 уплотнители опускного стекла.

Снимаем наружный уплотнитель 1 проема двери.

Головкой на 10 откручиваем болт 10, крепления направляющей опускного стекла, извлекаем направляющую из полости двери.

Поднимаем опускное стекло двери до появления механизма зажима стекла в отверстии внутренней панели двери, головкой на 10 ослабляем затяжку болтов 9, зажимов стекла и извлекаем стекло из полости двери.

Головкой на 10 отворачиваем гайки 6 крепления направляющей стеклоподъемника и гайки 8 крепления стеклоподъемника, извлекаем стеклоподъемник с направляющей в сборе из полости двери.

Головкой Torx T30 отворачиваем винты 7 крепления ручки 5 внутренней замка двери, снимаем ручку, отсоединив от нее трос 4.

Отсоединяем колодку жгута проводов от громкоговорителя, сверлом Ø5 мм высверливаем три заклепки 11 крепления громкоговорителя, снимаем громкоговоритель.

Отсоединяем колодку жгута проводов двери от замка

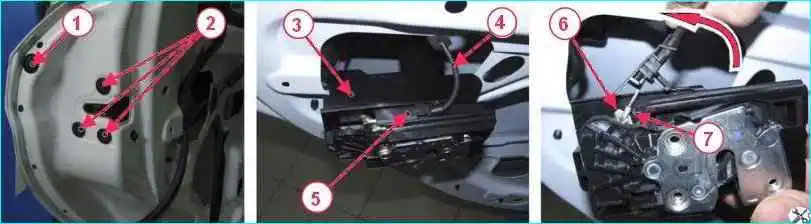

Замок задней двери: 1 - заглушка; 2 - винты крепления замка; 3 - замок задней двери; 4 - трос привода замка наружной ручки двери; 5 - держатель обоймы троса наружной ручки; 6 - рычаг замка; 7 - наконечник троса наружной ручки

Головкой Torx Т30 отворачиваем винты 2, рисунок 6, крепления замка 3 к двери, извлекаем замок из полости двери.

Отсоединяем держатель 5 обоймы 4, а затем и наконечник 7 троса наружной ручки двери от замка, снимаем замок в сборе с тросом внутренней ручки привода замка.

С помощью плоской отвертки отсоединяем трос внутренней ручки от замка.

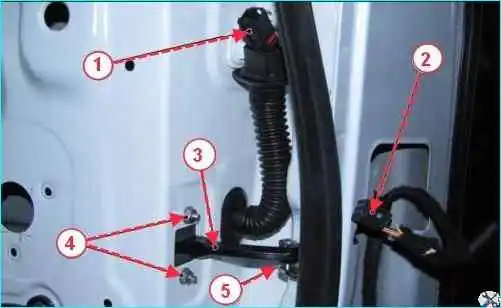

Крепление ограничителя открывания задней двери: 1 - колодка жгута проводов двери; 2 - колодка жгута проводов заднего; 3 - ограничитель открывания двери; 4 - гайки крепления ограничителя к двери; 5 - винт крепления ограничителя к стойке кузова

Головкой Torx Т40 отворачиваем винт крепления ограничителя 3, рисунок 7, двери к стойке кузова.

Головкой на 10 откручиваем гайки 4 крепления ограничителя к двери, снимаем ограничитель.

Снимаем обивку центральной стойки и отсоединяем колодку 1 жгута проводов двери от колодки 2 заднего жгута проводов, извлекаем жгут из отверстия в центральной стойке кузова.

Отсоединяем точки крепления жгута проводов к панели двери, извлекаем жгут из полости двери.

Извлекаем из отверстия в торце двери заглушку 1, рисунок 6, и через открывшееся отверстие головкой Torx Т20 отворачиваем винт фиксации декоративной заглушки наружной ручки, снимаем заглушку.

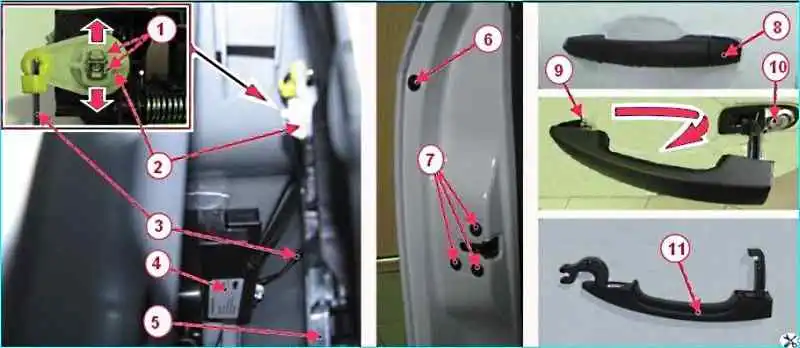

Замок передней двери и его привод: 1 - фиксаторы рычага выключателя замка; 2 - рычаг выключателя замка; 3 - тяга выключателя замка; 4 - замок двери; 5 - механизм ручки наружной замка двери; 6 - заглушка; 7 - винты крепления замка; 8 - накладка декоративная; 9 - заклепка крепления механизма наружной ручки к панели двери; 10 - выключатель замка двери; 11 - ручка наружная замка двери

Для демонтажа ручки наружной замка двери, необходимо взяться за ручку и не оттягивая ее сдвинуть назад, затем в сдвинутом положении потянуть заднюю часть ручки до выхода заднего зацепа из отверстия в панели двери и потянув за ручку с усилием, преодолевающим усилие шарнирного фиксатора передней части ручки снять ручку, рисунок 8.

Снимаем механизм ручки наружной, аккуратно высверлив сверлом Ø5 мм заклепку 9 крепления механизма к панели двери, не повредив лакокрасочное покрытие.

Сборку узлов и деталей двери выполнять в порядке обратном разборке, при этом:

- смазать трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях смазкой ЦИАТИМ-201;

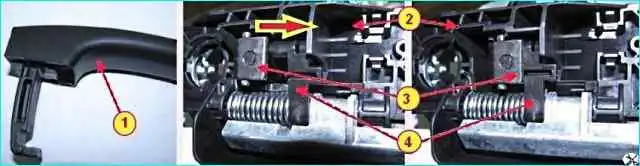

Установка наружной ручки привода замка двери: 1 - ручка наружная замка двери; 2 - корпус возвратного механизма наружной ручки; 3 - зацеп наружной ручки; 4 - рычаг возвратного механизма ручки наружной замка двери
  • - при установке ручки наружной, обеспечить захват рычага возвратного механизма зацепом ручки, как показано на рисунке 9;
  • - перед установкой обивки двери временно установить ручку стеклоподъемника или переключатель, подсоединить клемму "минус" к аккумуляторной батарее, проверить и, при необходимости, отрегулировать работу замка двери и стеклоподъемника;

поднять опускное стекло вверх, отсоединить клемму "минус" от аккумуляторной батареи и снять ручку или переключатель стеклоподъемника.

Узлы и детали арматуры двери должны быть закреплены на все точки крепления, предусмотренные конструкцией.

При установке корпуса возвратного механизма ручки наружной и громкоговорителя, допускается использовать альтернативный крепеж соответствующего диаметра.
