Подготавливаем автомобиль для работы. Открываем капот и отсоединяем минусовую клемму аккумулятора
Снимаем накладку рамы ветрового окна.

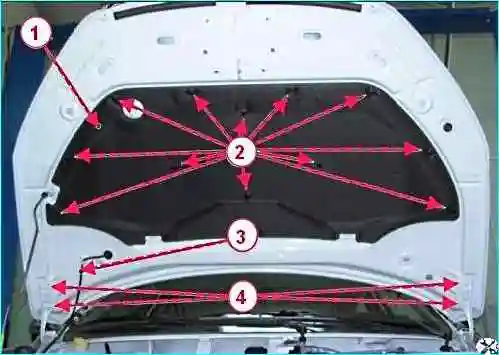

Отсоединяем от штуцера насоса омывателя трубку 3, рисунок 1, жиклеров омывателя, на штуцер насоса устанавливаем заглушку технологическую для предотвращения течи омывающей жидкости.
Головкой на 10 отворачиваем гайки 4 крепления капота к петлям, снимаем капот, работу выполняем с помощником.
Если необходимо снять петли капота, то снимаем соответствующее переднее крыло, головкой на 10 откручиваем две гайки и снимаем петлю.
Извлекаем кнопки 2, снимаем обивку 1 капота.

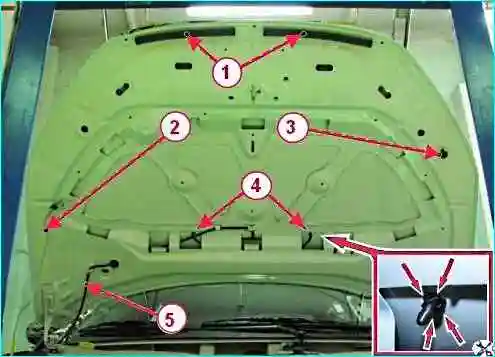

Отсоединяем трубку 5, рисунок 2, от жиклеров 4 омывателя ветрового стекла, извлекаем из отверстия во внутренней панели капота уплотнитель трубки и трубку омывателя.
С помощью плоской отвертки сжимаем фиксаторы и извлекаем жиклер омывателя ветрового стекла из отверстия в панели капота.
Плоской отверткой снимаем уплотнители капота.
Извлекаем упор 2 капота из пластикового фиксатора, снимаем упор, извлекаем фиксатор из кронштейна.
Снимаем держатель упора капота и держатель трубки омывателя.

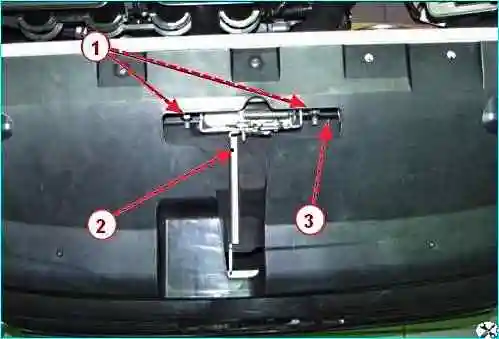

Головкой на 13 отворачиваем две гайки 1, рисунок 3, снимаем замок 2 капота, отсоединяем от него тягу 3.
Установку капота его деталей и механизмов выполнять в порядке, обратном снятию, при этом:
- - обеспечить равномерность зазора между капотом и сопрягаемыми панелями кузова;
- - смазать смазкой ЛСЦ-15 трущиеся поверхности замка и тяги. Подвижные детали должны перемещаться свободно без заеданий;
- - отрегулировать положение замка капота так, чтобы обеспечить надежное закрывание капота;
- - отрегулировать длину тяги капота так, чтобы в закрытом положении капота рукоятка привода замка касалась упора на кронштейне;
- - крючок капота должен надежно удерживать капот при открытом замке.
Снятие крышки багажника и деталей крышки
Подготавливаем автомобиль для выполнения работы.
Открываем крышку багажника.

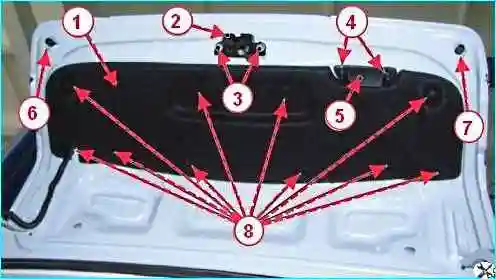

Извлекаем кнопки 8, рисунок 4, крепления обивки 1 крышки багажника, снимаем обивку.
Головкой Torx T30 отворачиваем два болта 4 крепления ручки 5 крышки багажника.
Снимаем буферы 6 и 7.
Головкой на 10 отворачиваем два болта 3 крепления замка 2 крышки багажника.

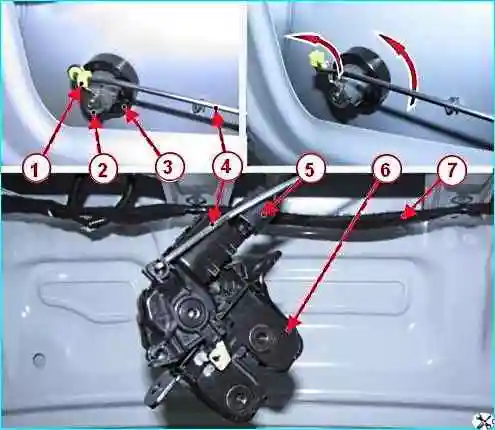

Извлекаем замок 6, рисунок 5, отсоединяем тягу 4, привода замка от выключателя 2 замка, отсоединяем колодку 5 жгута 7 проводов крышки багажника от замка.
Поворачиваем кольцо 3 крепления выключателя замка, снимаем кольцо и извлекаем выключатель замка из отверстия в панели крышки багажника.

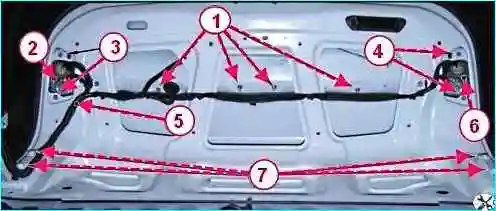

Отсоединяем колодки жгута 5, рисунок 6, проводов крышки багажника от заднего фонаря левого 2 и правого 6, головкой на 10 отворачиваем гайки 3 крепления левого и гайки 4 крепления правого фонаря, снимаем фонари.
Головкой на 8 отворачиваем гайки 1 крепления накладки крышки багажника.
Снимаем накладку, отсоединив колодки жгута проводов крышки багажника от фонарей освещения номерного знака, установленных на накладке.
Головкой на 10 отворачиваем с правой и левой стороны по два болта 7 крепления крышки багажника к подвижным звеньям петель, снять крышку багажника, операцию выполняем с помощником.
Установку крышки багажника и ее механизмов выполнять в порядке обратном снятию, при этом:
- - обеспечить равномерность зазоров между крышкой багажника и сопрягаемыми панелями кузова;
- - смазать трущиеся поверхности замка и оси петель крышки багажника смазкой ЛСЦ-15;
- - проверить работу замка крышки багажника. Замок должен закрываться и открываться без заеданий.
При необходимости демонтажа петли крышки багажника, снимаем обивку полки багажника.

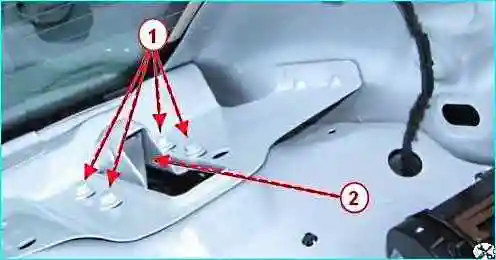

Головкой на 10 отворачиваем четыре болта 1, рисунок 7, крепления петли 2 к кузову.
