Устанавливаем автомобиль на подъемник или смотровую канаву.
Отключаем минусовую клемму аккумулятора.
Снимаем защиту картера двигателя.
Если на автомобиле механическая коробка передач:

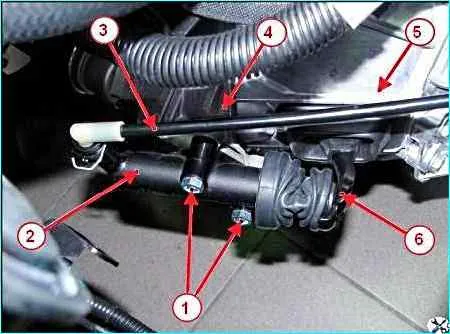

Головкой на 13 отвернуть два болта 1, рисунок 1, крепления, снять цилиндр 2 гидропривода сцепления, не отсоединяя от трубки 3 гидропривода, и подвесить цилиндр на технологический крючок.
Для автомобилей всех комплектаций

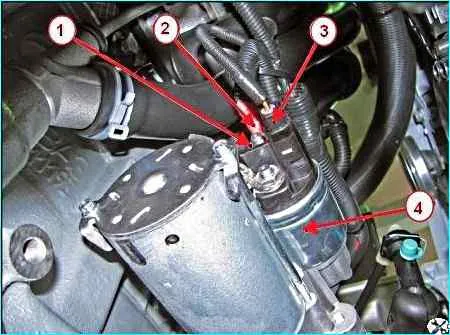

Головкой на 13 отвернуть гайку 1, рисунок 2, и отсоединить от тягового реле стартера 4 клемму 2 и колодку 3 жгута проводов.

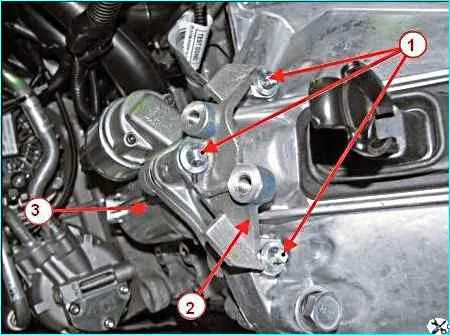

Отвернуть три болта 1, рисунок 3, снять кронштейн 2 крепления цилиндра гидропривода сцепления (для автомобилей с МКП) и стартер 3 (применяется: головка сменная Torx E10, удлинитель, ключ трещоточный).
Установка
Для автомобилей всех комплектаций
Установить стартер 3, рисунок 3, кронштейн 2 крепления цилиндра гидропривода (для автомобилей с механической КП) и закрепить его тремя болтами 1.
Момент затяжки болтов 18…24 Нм (1,8…2,4 кгс.м) (Применяется: головка сменная Torx E10, удлинитель, ключ трещоточный, ключ моментный).
Для автомобилей с МКП
Установить цилиндр 2, рисунок 1, гидропривода сцепления и закрепить двумя болтами 1.
Момент затяжки болтов 13…20 Нм (1,3…2,0 кгс.м) (головка сменная 13, ключ трещоточный, ключ моментный).
Присоединить к тяговому реле стартера 4, рисунок 2, клемму 2 и колодку 3 жгута проводов.
Момент затяжки гайки 1 крепления клеммы жгута проводов к тяговому реле стартера 18…24 Нм (1,8…2,4 кгс.м) (головка сменная 13, удлинитель, ключ трещоточный, ключ моментный).
Установить защиту двигателя.
Присоединить клемму провода "массы" к аккумуляторной батарее.
