Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора
Снимаем модуль надувной подушки безопасности водителя (МНПБВ), как сказано в статье – «Снятие руля автомобиля».
Устанавливаем передние колеса в положение «прямо».
Снимаем руль, как описано в статье по снятию руля.
Снимаем кожухи рулевой колонки и подрулевые переключатели, как описано в статье – «Снятие подрулевых переключателей».
Снимаем катушку транспондера – статья «Снятие катушки транспондера»
Снимаем вал рулевого управления – статья «Снятие валов руля».
Укладываем вал руля на стол.
Снятие выключателя зажигания: 1 - болт с отрывной головкой крепления выключателя зажигания; 2 - выключатель зажигания; 3 - вал рулевого управления
Устанавливаем на болт 1, рисунок 1, крепления приспособление для отворачивания болтов с отрывной головкой и выворачиваем болт крепления выключателя зажигания.

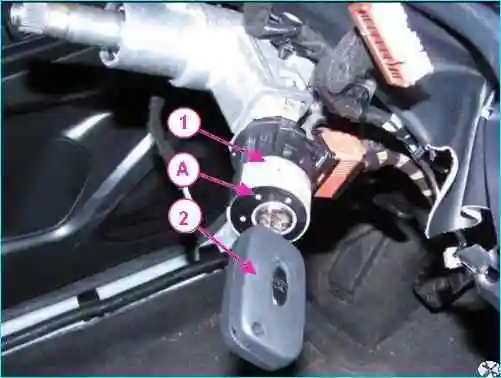

Устанавливаем ключ 2, рисунок 2, выключателя зажигания в положение "А".
Утапливаем фиксатор 2, рисунок 3, и снимаем выключатель зажигания.
Установка замка зажигания
Установить ключ 2, рисунок 2, выключателя зажигания в положение "А", утопить фиксатор 2, рисунок 3, и установить выключатель зажигания в корпус вала рулевого управления.
Завернуть новый болт крепления выключателя зажигания. Момент затяжки болта 12 - 16 Нм (1,2 - 1,6 кгс.м).
Отрыв головки болта крепления замка зажигания должен происходить при достижении указанного момента затяжки.
Если отрыв головки болта происходит до достижения указанного момента затяжки, то болт необходимо заменить.
Провернуть вал рулевого управления в корпусе до положения, как показано на рисунке 4, извлечь ключ из выключателя зажигания и убедиться, что вал рулевого управления зафиксировался в корпусе в положении, соответствующем прямолинейному движению автомобиля.
Проверить и при необходимости установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.
Установить вал рулевого управления на автомобиль.
Установить катушку транспондера.
Установить блок подрулевых переключателей и кожухи рулевой колонки.
Установить модуль надувной подушки безопасности водителя (МНПБВ).
Присоединить клемму провода "массы" к аккумуляторной батарее.
Проверить работу подрулевых переключателей.
Проверить работу устройства вращающегося блока подрулевых переключателей.
