Коробку передач снимаем для ремонта, для демонтажа двигателя

Подготавливаем автомобиль для снятия КПП.

Устанавливаем автомобиль на подъемник.

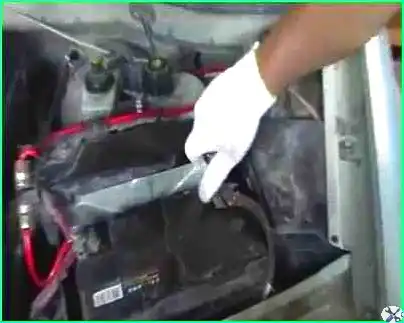

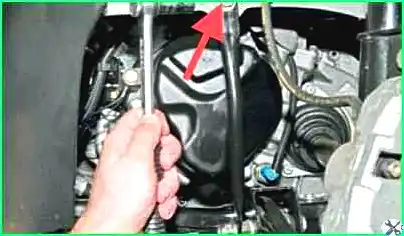

Отключаем минусовой провод аккумулятора (рис. 1).

Как снять коробку передач JH3 автомобиля Лада Ларгус

Сливаем масло с коробки передач.

Как снять коробку передач JH3 автомобиля Лада Ларгус

Перед тем как подымать автомобиль на подъемнике откручиваем гайки ступиц колес головкой на 30 с обоих сторон (рис. 2)

После этого поднимаем автомобиль на высоту удобную для выполнения работы.

Как снять коробку передач JH3 автомобиля Лада Ларгус

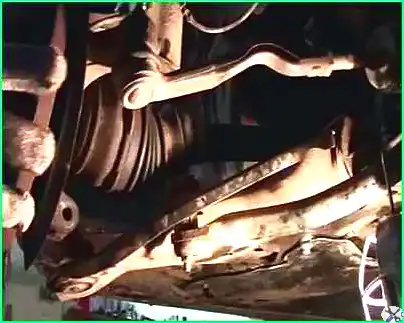

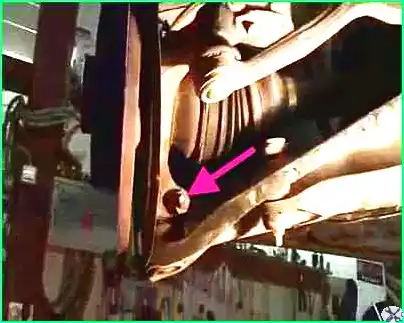

Головкой на 16 откручиваем гайку крепления клемного зажима шаровой опоры (рис. 3) (смотрим статью – «Как снять рычаги передней подвески Лада Ларгус»)

Как снять коробку передач JH3 автомобиля Лада Ларгус

Отводим поворотный рычаг в сторону (рис. 4) и вынимаем из поворотного кулака привод колеса.

Проделываем эту операцию с двух сторон.

Как снять коробку передач JH3 автомобиля Лада Ларгус

Снимаем защитные щитки с двух сторон (рис. 5)

Как снять коробку передач JH3 автомобиля Лада Ларгус

Откручиваем верхнюю гайку крепления кронштейна поперечины к кузову (рис. 6). Эту операцию проводим тоже с обоих сторон.

С правой стороны вынимаем привод колеса из коробки передач.

Как снять коробку передач JH3 автомобиля Лада Ларгус

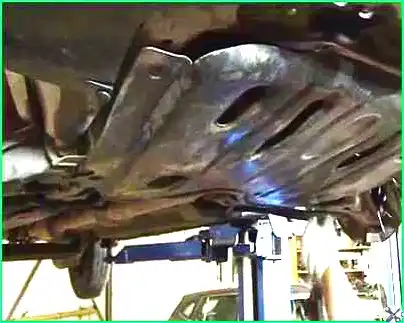

Затем снимаем защиту двигателя (рис. 7)

Как снять коробку передач JH3 автомобиля Лада Ларгус

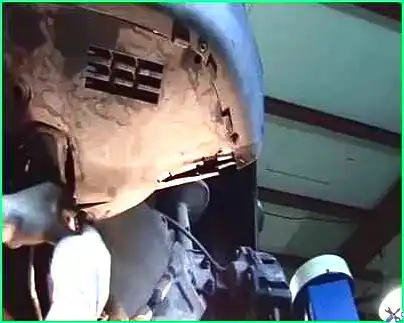

Откручиваем пыльники снизу бампера (рис. 8)

Как снять коробку передач JH3 автомобиля Лада Ларгус

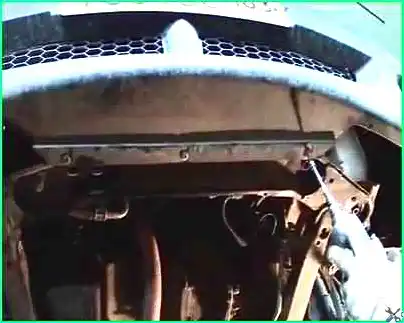

Откручиваем три самореза нижнего крепления бампера (рис. 9)

Как снять коробку передач JH3 автомобиля Лада Ларгус

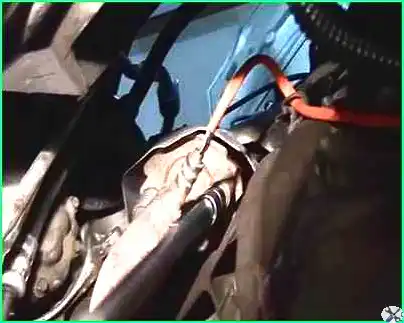

Головкой на 10 откручиваем две гайки крепления приемной трубы (рис. 10)

Как снять коробку передач JH3 автомобиля Лада Ларгус

Опускаем приемную трубу вниз (рис. 11)

Как снять коробку передач JH3 автомобиля Лада Ларгус

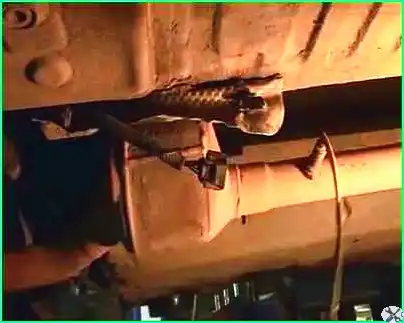

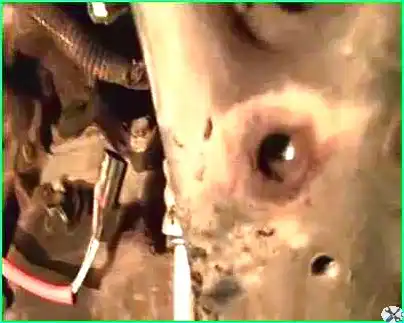

Отсоединяем фишку провода датчика кислорода (рис. 12)

Как снять коробку передач JH3 автомобиля Лада Ларгус

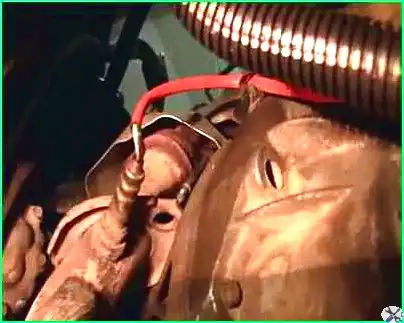

Отсоединяем от разъема второй датчик кислорода (рис. 13)

Как снять коробку передач JH3 автомобиля Лада Ларгус

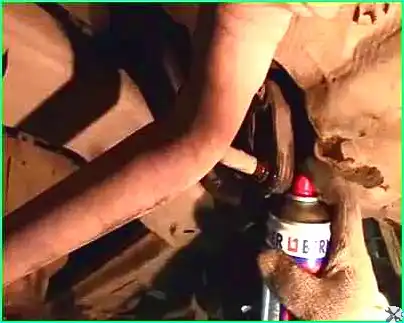

Смазываем проникающей смазкой резиновые амортизаторы крепления глушителя (рис. 14)

Как снять коробку передач JH3 автомобиля Лада Ларгус

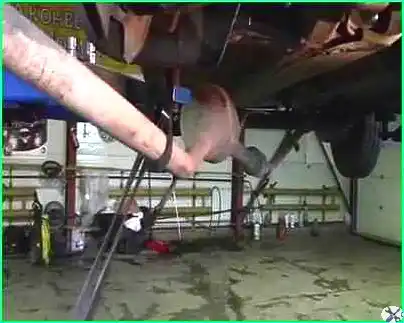

Вынимаем трубу глушителя из резиновых амортизаторов и отведя в сторону подвязываем технологическим крючком или ремнем, можно за лапу подъемника (рис. 15)

Как снять коробку передач JH3 автомобиля Лада Ларгус

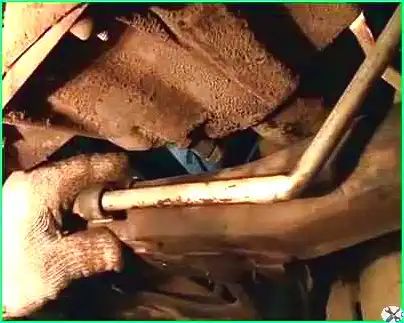

Ключом на 10 откручиваем болт кронштейна крепления трубки гидроусилителя руля к подрамнику (рис. 16)

Как снять коробку передач JH3 автомобиля Лада Ларгус

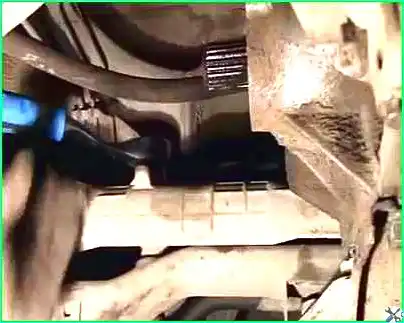

Головкой на 18 откручиваем два болта крепления рулевой рейки к подрамнику (рис. 17)

Как снять коробку передач JH3 автомобиля Лада Ларгус

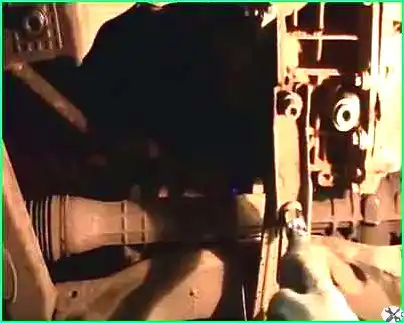

Откручиваем крепление задней опоры двигателя (рис. 18)

Как снять коробку передач JH3 автомобиля Лада Ларгус

Прежде чем снять подрамник, нужно подвязать сверху в двух местах радиатор системы охлаждения двигателя, так как радиатор вставляется в подрамник (рис. 19)

Как снять коробку передач JH3 автомобиля Лада Ларгус

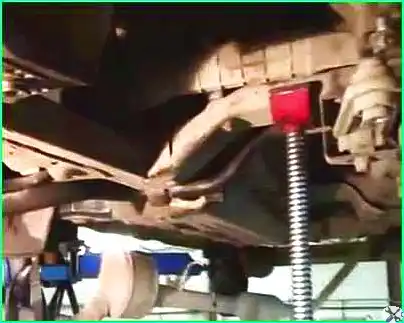

Подставляем раздвижную стойку под подрамник (рис. 20)

Как снять коробку передач JH3 автомобиля Лада Ларгус

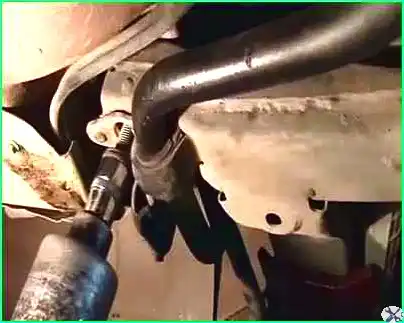

Головкой на 18 откручиваем четыре болта крепления подрамника (рис. 21)

Как снять коробку передач JH3 автомобиля Лада Ларгус

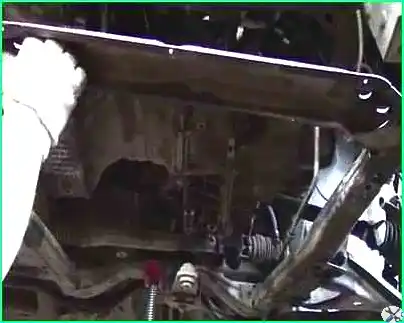

Придерживая подрамник, приотпускаем выдвижную стойку и вдвоем с помощником снимаем подрамник (рис.22)

Как снять коробку передач JH3 автомобиля Лада Ларгус

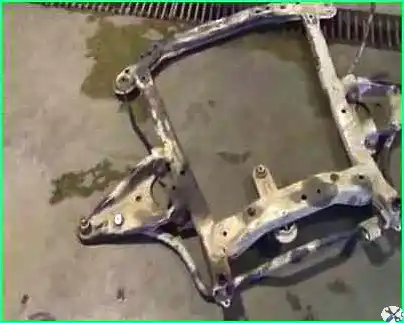

Снятый подрамник (рис. 23)

Как снять коробку передач JH3 автомобиля Лада Ларгус

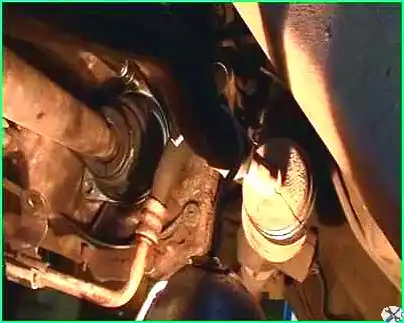

Откручиваем три болта крепления пыльника левого привода (рис. 24)

Как снять коробку передач JH3 автомобиля Лада Ларгус

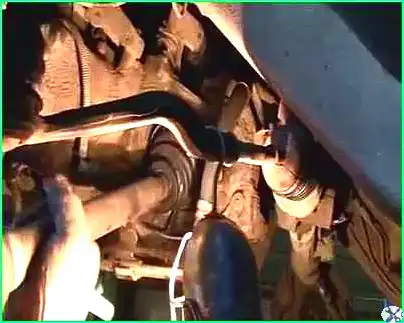

Вынимаем левый привод колес из коробки передач (рис. 25)

Как снять коробку передач JH3 автомобиля Лада Ларгус

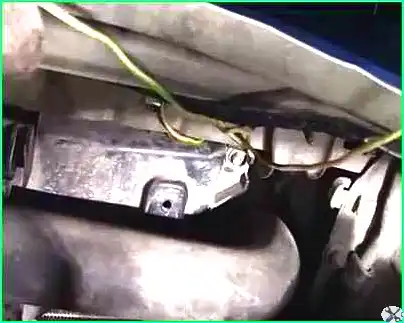

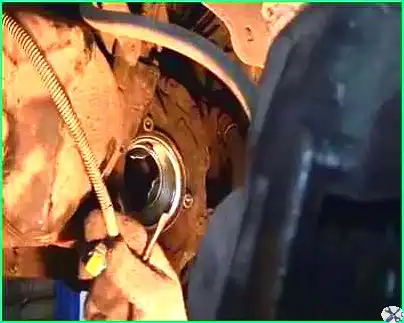

Отсоединяем разъем провода датчика заднего хода (рис. 26)

Как снять коробку передач JH3 автомобиля Лада Ларгус

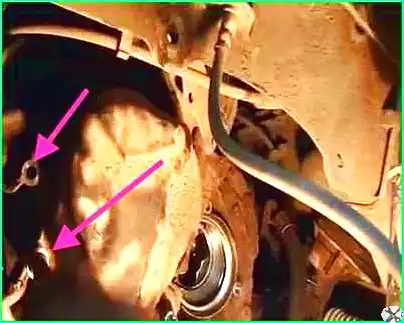

Головкой на 13 откручиваем два болта крепления двух массовых проводов (рис. 27)

Как снять коробку передач JH3 автомобиля Лада Ларгус

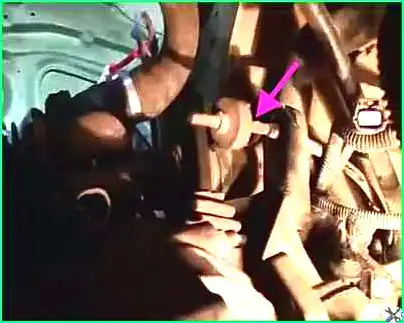

Отсоединяем трос привода сцепления от вилки сцепления (рис. 28)

Как снять коробку передач JH3 автомобиля Лада Ларгус

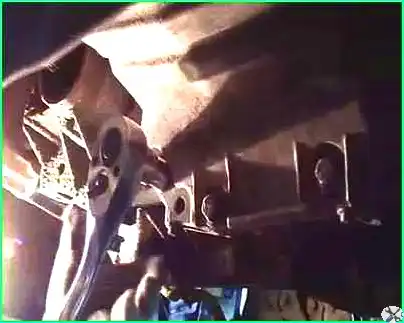

Головкой на 13 откручиваем четыре нижних болта крепления поддона к коробке передач (рис. 29)

Как снять коробку передач JH3 автомобиля Лада Ларгус

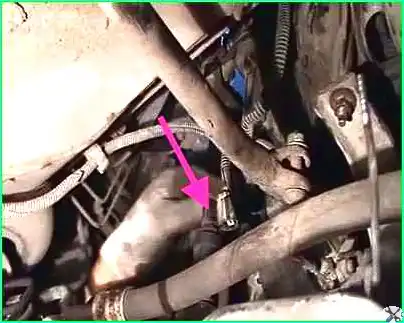

Нажимаем фиксатор и отсоединяем разъем датчика скорости (рис. 30)

Как снять коробку передач JH3 автомобиля Лада Ларгус

Ключом на 13 ослабляем болт крепления тяги кулисы КПП (рис. 31)

Как снять коробку передач JH3 автомобиля Лада Ларгус

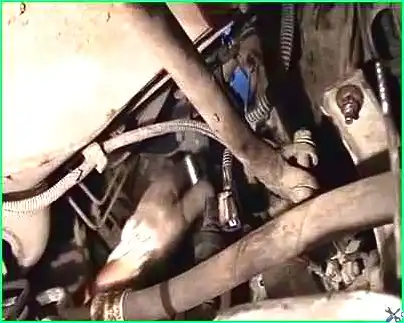

Разъединяем тягу кулисы и отводим тягу в сторону (рис. 32)

Как снять коробку передач JH3 автомобиля Лада Ларгус

Ключом на 13 откручиваем два болта крепления стартера.

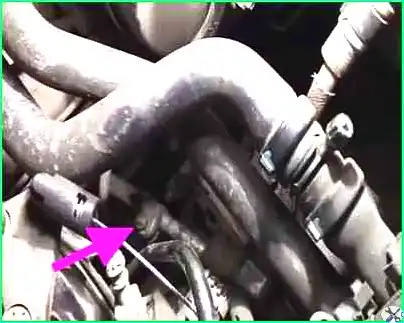

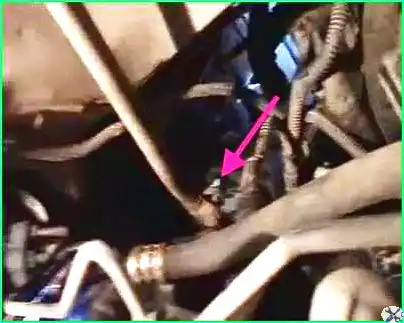

Вынимаем разъем датчика коленчатого вала (рис. 33)

Как снять коробку передач JH3 автомобиля Лада Ларгус

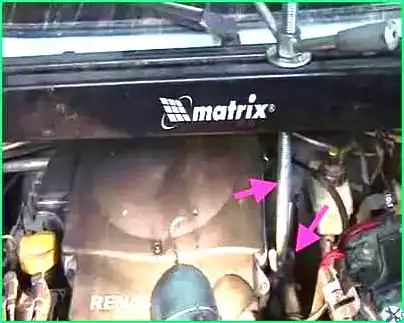

Устанавливаем траверсу и подвешиваем двигатель за рым (рис. 34)

Как снять коробку передач JH3 автомобиля Лада Ларгус

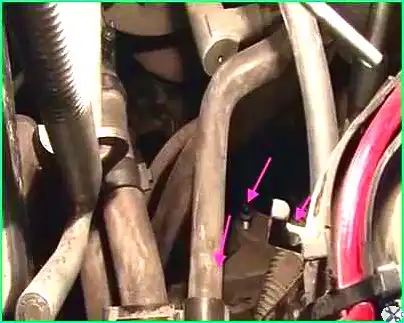

Головкой на 16 с удлинителем откручиваем три болта крепления кронштейна левой опоры двигателя (рис.35)

Отпускаем крюк траверсы, которая придерживает за рым двигатель, и опускаем двигатель.

Как снять коробку передач JH3 автомобиля Лада Ларгус

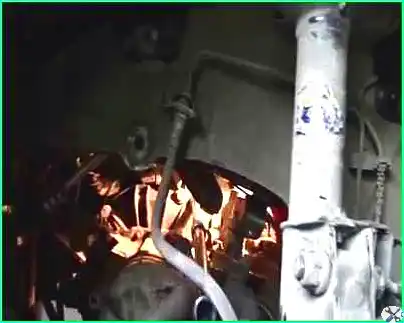

Теперь у нас есть доступ к третьему болту стартера, и мы его откручиваем (рис. 36) головкой на 13 с удлинителем.

И откручиваем еще два болта крепления коробки передач.

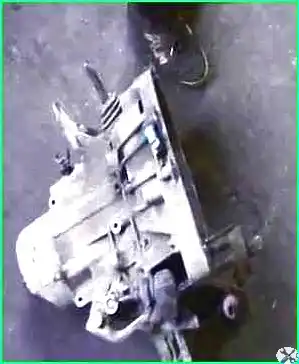

Откручиваем две гайки крепления коробки передач, и немного покачивая вдвоем с помощником, снимаем коробку передач.

Как снять коробку передач JH3 автомобиля Лада Ларгус

Устанавливаем коробку передач в обратной последовательности.

Как снять коробку передач JH3 автомобиля Лада Ларгус

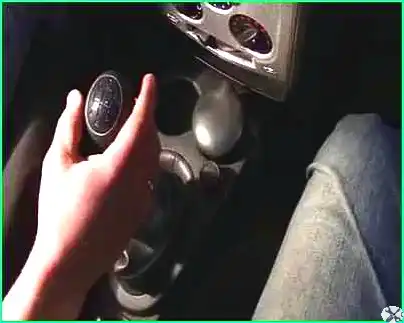

Для правильной установки тяги кулисы нужно установить рычаг переключения передач в положение соответствующие нейтральному положению коробки передач (рис. 37).

В этом положении помощник должен удерживать рычаг в этом положении.

Как снять коробку передач JH3 автомобиля Лада Ларгус

В этот момент нужно затянуть гайку хомута тяги кулисы (рис. 38).

Моменты затяжки креплений при монтаже коробки передач:

  • Шпильки креплений – 6,5 Нм
  • Верхние болты крепления коробки передач – 44 Нм
  • Нижние болты крепления коробки передач – 44 Нм
  • Гайки крепления МКП – 44 Нм
  • Болт крепления «массы» к картеру сцепления – 44 Нм
  • Болт крепления «массы» на крышке картера коробки передач – 21 Нм
  • Болт крепления колеса – 105 Нм
  • Болт крепления соединительной тяги – 21 Нм
  • Пробка маслосливного отверстия коробки передач – 25 Нм
  • Болты крепления держателя чехла внутреннего ШРУСа левого привода – 25 Нм
  • Болт крепления подрамника – 105 Нм
  • Гайки болтов крепления поворотного кулака к амортизаторной стойке – 105 Нм
  • Гайка ступицы – 280 Нм
  • Левая опора силового агрегата:
  • Болты – 35 Нм
  • Гайки – 50 Нм
