Подготавливаем автомобиль для выполнения работ. Отключаем клемму массы от АКБ
Опускаем опускное стекло двери.

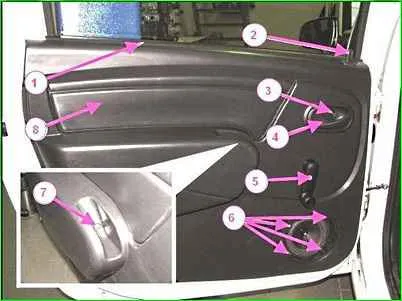

Отверткой Torx T20 отвернуть винт 3, рисунок 1, крепления ручки 4 задней двери внутренней и отсоединяем от ручки тяги замка, снимаем ручку.
Отверткой Torx T20 отвернуть винт самонарезающий 7 крепления обивки двери на подлокотнике.
Снять облицовки и отвернуть четыре винта самонарезающих 6 крепления громкоговорителя акустической системы, отсоединить колодку жгута проводов и снять громкоговоритель (отвертка Torx T20).

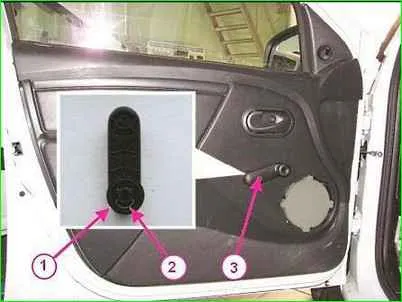

Отвести от обивки двери чехол 1 (см. рисунок 2), ручки стеклоподъемника, извлечь фиксирующую скобу 2, снять ручку 3.
Преодолевая сопротивление держателей отсоединить обивку 8, рисунок 1, от двери, вывести из отверстия обивки кнопку 2 блокировки замка.
Снять уплотнители 1.

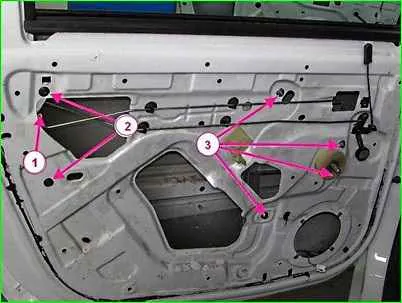

Временно установить ручку стеклоподъемника, приподнять стекло, извлечь уплотнитель из направляющей 1, рисунок 3.
Отвернуть болты 2, снять направляющую 1 опускного стекла (отвертка Torx T20).
Установить стекло в такое положение, чтобы болты крепления стекла к ползуну стеклоподъемника установились напротив технологических отверстий панели двери.

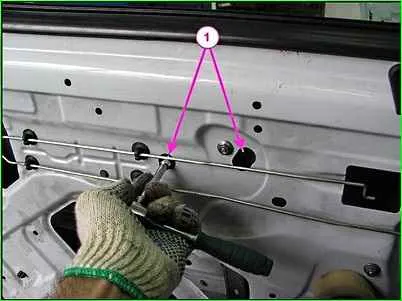

Придерживая стекло отвернуть два болта 1, рисунок 2, крепления обоймы стекла к ползуну стеклоподъемника (отвертка Torx T20).
Извлечь стекло из полости двери.
Головкой на 10 отвернуть четыре гайки 3, рисунок 3, крепления стеклоподъемника к двери и извлечь его через проем во внутренней панели двери.

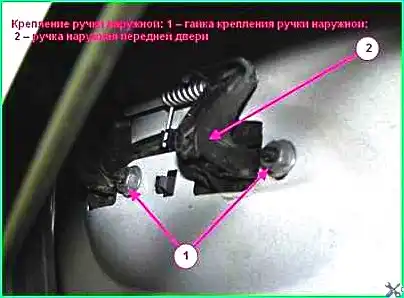

Ключом на 10 отвернуть две гайки 1, рисунок 4, снять ручку наружную 2, отсоединив от нее тяги замка двери (ключ гаечный 10).

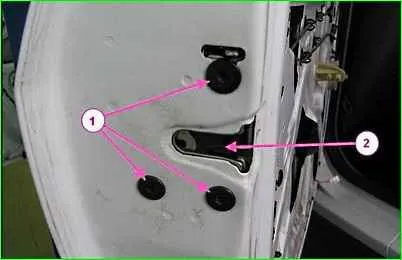

Отсоединить от замка тяги, отвернуть три болта 1, рисунок 5, крепления замка двери, снять замок 2 задней двери (отвертка Torx T30).

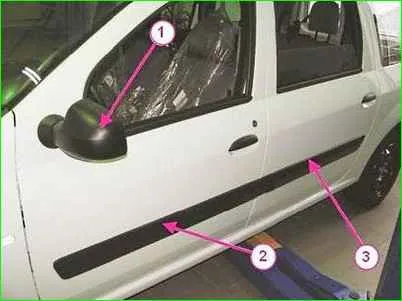

Преодолевая сопротивление держателей снять молдинг 3 (см. рисунок 6) задней двери

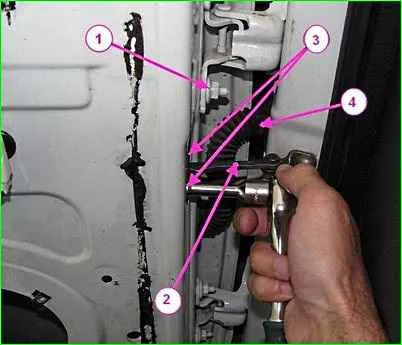

Отвернуть две гайки 3, рисунок 7, крепления ограничителя 2 к двери (головка сменная 10, вороток).
Извлечь из двери защитный чехол 4 жгута проводов и жгут проводов.
Ключом на 13 отвернуть четыре гайки 1 крепления двери к петле, снять заднюю дверь (операцию выполнять с помощником).
Установка
Установку узлов и деталей выполнять в порядке, обратном снятию, при этом:
- - смазать циатимом трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петель;
- - перед установкой обивки подсоединить клемму провода “массы” к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери, временно установить ручку стеклоподъемника, проверить работу стеклоподъемника, поднять опускное стекло вверх;
- - при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;
- - обеспечить равномерность зазора между дверью и сопрягаемыми панелями кузова.
- - проверить автомобиль в объеме выполненных работ и на соответствие ниже перечисленным требованиям: двери кузова должны легко открываться и закрываться, самопроизвольное открывание дверей не допускается;
- - при включении внутренних фиксаторов замков дверей, последние не должны открываться наружными ручками;
- - механизмы стеклоподъемников должны обеспечивать равномерное, без заеданий, полное реверсивное перемещение опускных стекол автомобиля.
