Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт
На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.
Ручка управления электрокорректором расположена на панели приборов с левой стороны.
Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.
Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.
Замена ламп, снятие фары

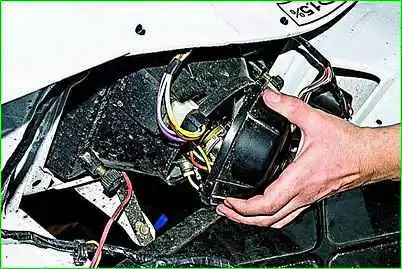

1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

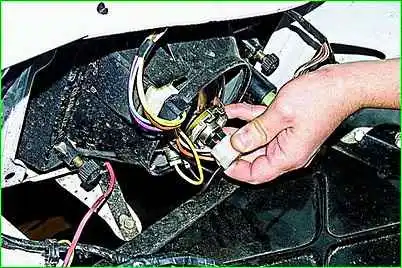

2. Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего - дальнего света.
3. Выводим усики пружинного фиксатора из пазов

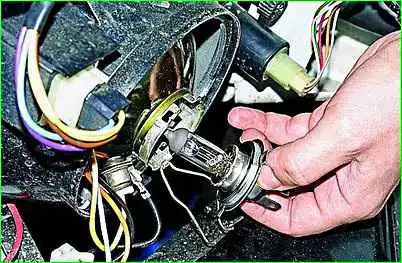

4. Вынимаем неисправную лампу.
Новую лампу устанавливаем в обратной последовательности.
Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.
Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

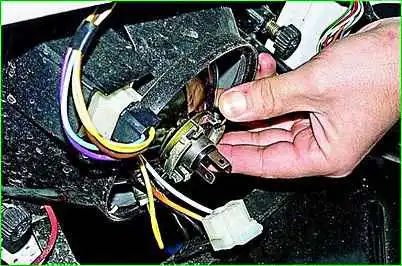

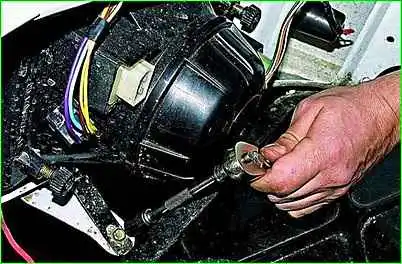

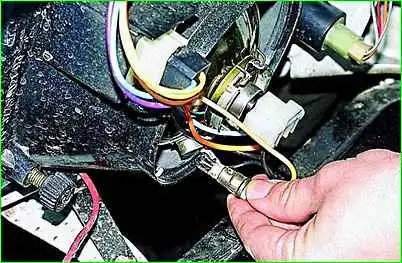

5. Для замены лампы габаритного света вынимаем патрон

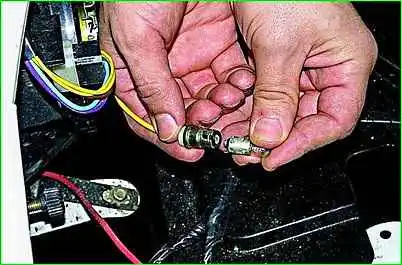

6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

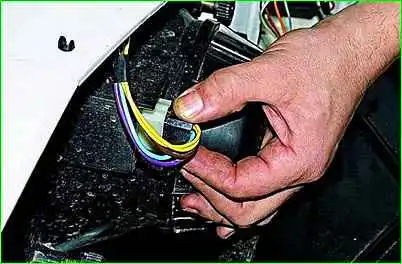

7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

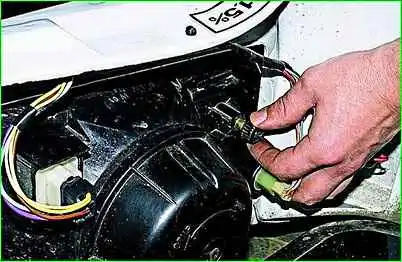

8. Отсоединяем колодку электропривода корректора фар.

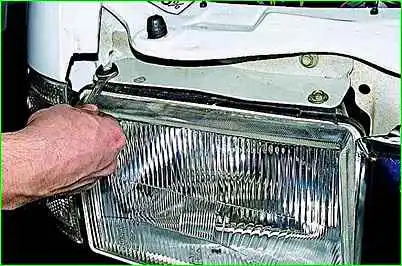

9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

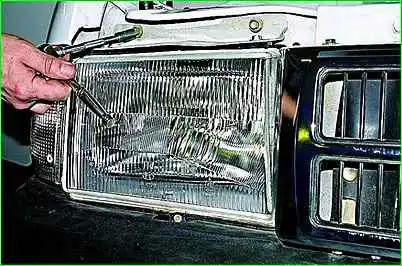

10. Ключом «на 10» отворачиваем два болта

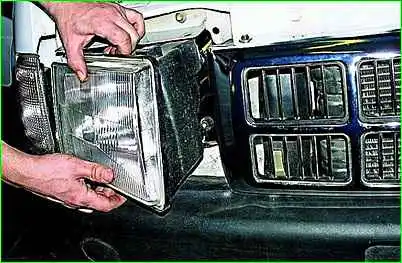

11. Снимаем фару
Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову
Устанавливаем фару в обратной последовательности.
Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.
Замена электрокорректора фар и блока управления

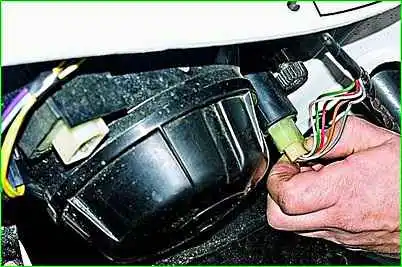

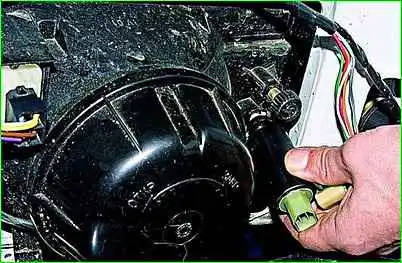

1. Отсоединяем соединительную колодку от выводов корректора.

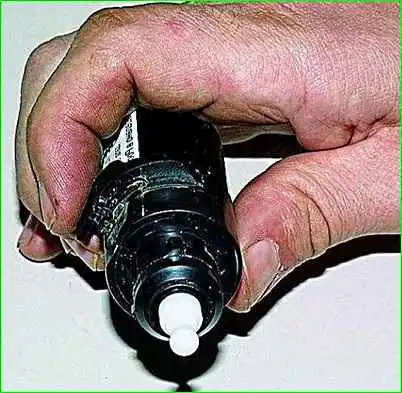

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)
3. Поворачиваем по часовой стрелке, снимаем электрокорректор.
После установки электрокорректора, регулируем свет фар (см. Регулировка фар).
4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

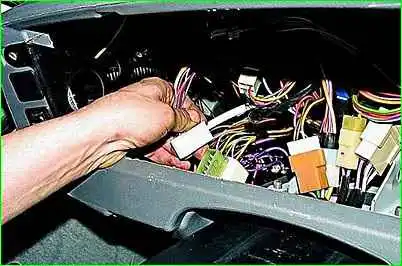

Отсоединяем соединительную колодку от блока.

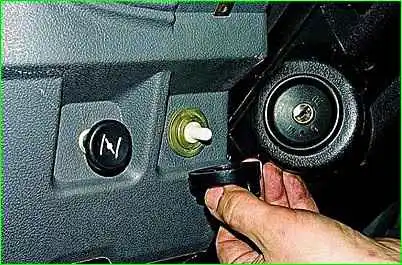

5. Потянув на себя, снимаем рукоятку управления блока.

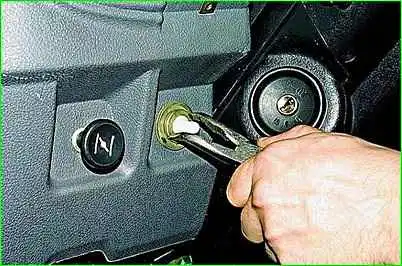

6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

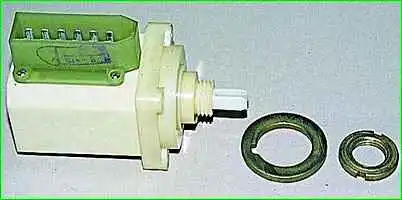

- 7. Общий вид блока управления с деталями крепления.
- 8. Устанавливаем снятые детали в обратной последовательности
Регулировка света фар
Правильность регулировки фар проверяем по расположению световых границ на экране. Регулировать фары удобнее в темное время суток либо в пасмурную погоду.
Проверку и регулировку проводим на ровной горизонтальной площадке.
В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7-2,0 м длиной), светлую стену здания, ворота и т. п.
Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.
Проверяем и при необходимости доводим до нормы давление в шинах.
Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.
Кузов при этом примет нужное положение относительно колес.

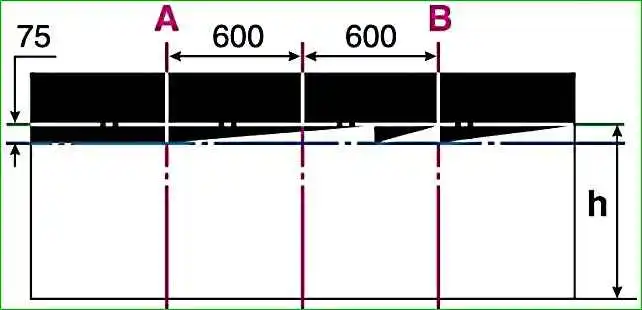

Мелом размечаем экран, как изображено на рисунке.
Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.
Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.
Одну из фар закрываем куском картона или ткани и включаем ближний свет.

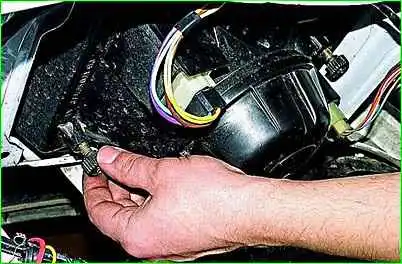

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.
Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране
Аналогичным способом регулируем вторую фару.
