Подрулевые переключатели

На автомобиле применяют два подрулевых переключателя, установленных на рулевой колонке.

На части автомобилей звуковой сигнал включается переключателем указателей поворота и света фар, а на части — переключателем стеклоочистителя и стеклоомывателя

Левый переключатель указателей поворота

Переключатель после окончания поворота автоматически возвращается в положение I или II. А – нефиксированное положение рычага для кратковременного включения указателя поворота.

При перемещении рычага из положения I на себя в нефиксированное положение включается дальний свет фар, пока рычаг удерживается в этом положении.

Схема работы подрулевых переключателей: а - левый переключатель указателей поворота, света фар (звукового сигнала); I - ближний свет фар (если ручка центрального переключателя света вытянута до упора); II - дальний свет фар (если ручка центрального переключателя света вытянута до упора); V или III - включен левый поворот; VI или IV - включен правый поворот. б - Правый переключатель стеклоочистителя, стеклоомывателя (звукового сигнала); 0 - стеклоочиститель выключен; I - включена малая скорость стеклоочистителя; II - включена большая скорость стеклоочистителя; III - стеклоочиститель работает прерывисто

Звуковой сигнал (вариант 1) включается нажатием кнопки рычага из любого положения.

Для переключателя без звукового сигнала (вариант 1) перемещением рычага на себя (по стрелке) из положения 0 кратковременно включается омыватель и стеклоочиститель.

Для переключателя со звуковым сигналом (вариант 2) омыватель и стеклоочиститель кратковременно включаются перемещением рычага из положения 0 от себя (по стрелке В).

Звуковой сигнал включается перемещением рычага из любого положения на себя (по стрелке С).

Омыватель и сигнал можно включать при любом положении рычага.

Замена подрулевых переключателей

Снимаем кожухи рулевой колонки (смотрим статью – «Снятие и разборка рулевой колонки»).

Замена подрулевых переключателей

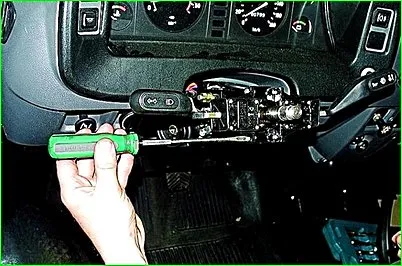

Шлицевой отверткой отворачиваем два винта крепления переключателя указателей поворота и света фар.

Замена подрулевых переключателей

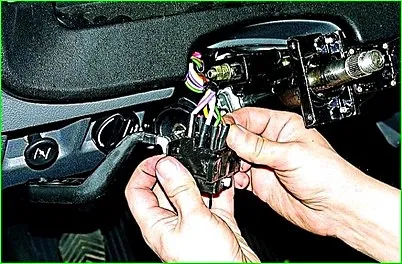

Снимаем переключатель и, отсоединяя провода от его выводов, зарисовываем или записываем порядок их подсоединения.

Можно не записывать, а, сразу поочередно отсоединяя провода, подсоединять их к новому переключателю.

Замена подрулевых переключателей

Лучше всего сразу подсоединять провода к новому переключателю. Переключатели можно поменять в сборе с проводами. Для этого снимаем комбинацию приборов.

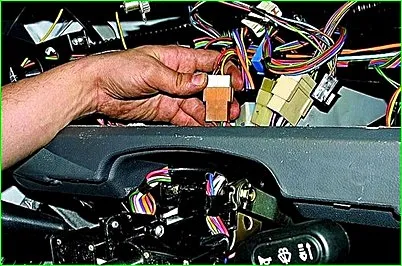

Разъединяем штекерные колодки соответствующего переключателя

Замена подрулевых переключателей

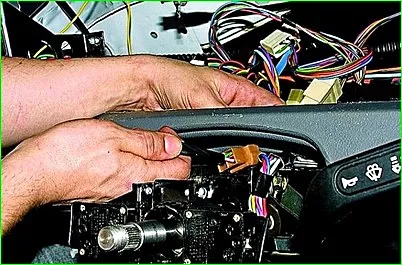

Вынимаем штекерную колодку через проем между панелью приборов и рулевой колонкой.

Переключатель очистителя, омывателя ветрового стекла и звукового сигнала заменяем аналогично

Замена выключателя аварийной сигнализации

Отключаем аккумуляторную батарею.

Снимаем комбинацию приборов. (Смотрим статью –  Как снять и поставить комбинацию приборов автомобиля Газель

Изнутри приборной панели отсоединяем штекерную колодку от выводов выключателя.

Замена выключателя аварийной сигнализации

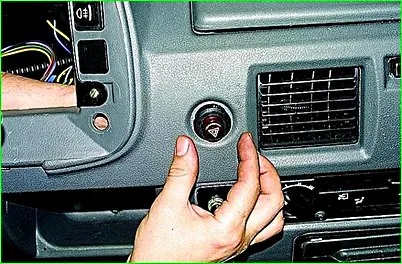

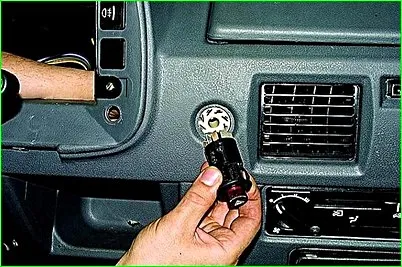

Рукой выталкиваем выключатель наружу из отверстия.

Замена выключателя аварийной сигнализации

Устанавливаем выключатель в следующем порядке:

Удерживаем соединительную колодку перед отверстием в приборной панели и вставляем в нее выводы выключателя.

Замена выключателя аварийной сигнализации

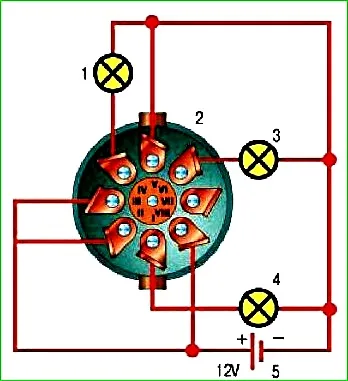

Для проверки подсоедините к выключателю контрольные лампы в соответствии со схемой.

Включите выключатель, нажав кнопку. При этом должны гореть лампа подсветки выключателя в кнопке а также лампы 1 и 4.

Выключите выключатель, при этом должны погаснуть лампа в кнопке и лампа 4, а лампы 1 и 3 должны гореть.

Если хотя бы одна из ламп не горит в соответствующем положении выключателя, значит, выключатель неисправен, и его нужно заменить

После этого утапливаем выключатель в отверстие панели приборов до защелкивания его пружинных фиксаторов.

Замена выключателя сигнала торможения

Замена выключателя сигнала торможения

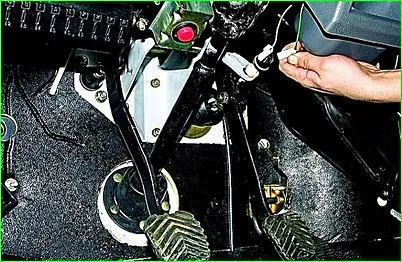

Под панелью приборов снимаем два штекера с выводов выключателя

Замена выключателя сигнала торможения

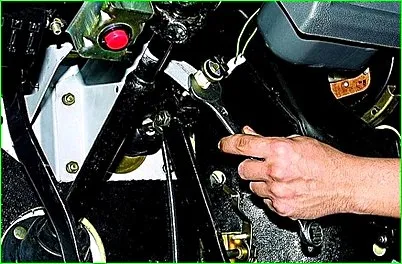

Ключом «на 19» ослабляем затяжку контргайки.

Замена выключателя сигнала торможения

Тем же ключом отворачиваем гайку

Замена выключателя сигнала торможения

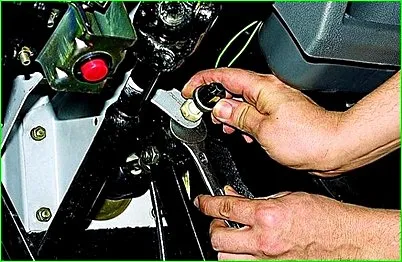

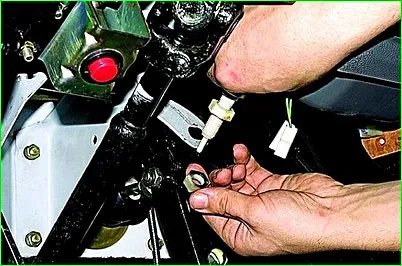

Снимаем выключатель

Устанавливаем новый выключатель в обратной последовательности. Провода подсоединяем в произвольном порядке.

Замена центрального переключателя света

Снимаем комбинацию приборов.

Замена центрального переключателя света

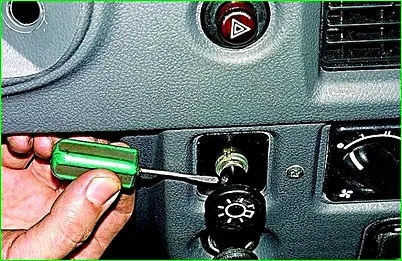

Тонкой шлицевой отверткой ослабляем затяжку стопорного винта и, вращая против часовой стрелки, снимаем рукоятку переключателя.

Замена центрального переключателя света

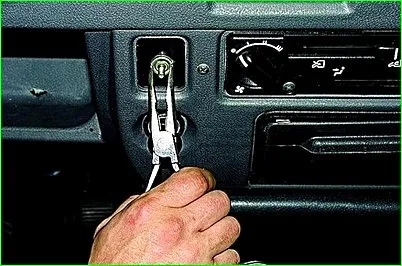

Круглогубцами отворачиваем гайку крепления переключателя

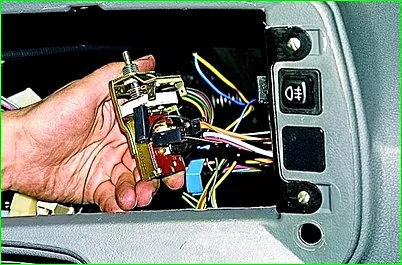

Снимаем переключатель.

Замена центрального переключателя света

Помечаем порядок подсоединения проводов и снимаем их наконечники с выводов выключателя.

Устанавливаем новый переключатель в обратной последовательности.

Снятие выключателей освещения салона и заднего противотуманного света

Снимаем облицовку комбинации приборов.

Снятие выключателей освещения салона и заднего противотуманного света

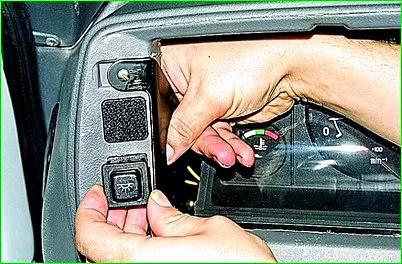

Снимаем соединительную колодку с выводов выключателя (комбинацию приборов для этого можно не снимать).

Снятие выключателей освещения салона и заднего противотуманного света

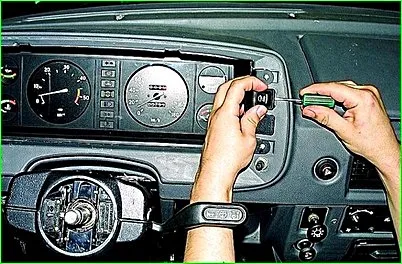

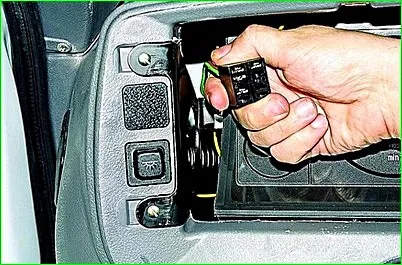

Сжав с двух сторон фиксаторы, вынимаем выключатель освещения пассажирского салона. Аналогично снимаем выключатель противотуманного света

Выключатель можно вынуть из панели, поддев его отверткой. Делать это нужно аккуратно, чтобы не повредить фиксаторы выключателя.

Снятие выключателей освещения салона и заднего противотуманного света

4. Устанавливаем выключатели в обратном порядке.
