Корпус насоса охлаждающей жидкости снимаем при ремонте двигателя (см. Разборка и сборка двигателя)

Обычно в результате эксплуатации до капитального ремонта двигателя неисправность насоса охлаждающей жидкости может возникнуть в результате износа подшипника и сальника.

Поэтому, можно заменить только крышку насоса.

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

Работу по демонтажу насоса сложнее провести на карбюраторном двигателе, поэтому все операции показаны на нем.

Снимаем кожух вентилятора (см. Снятие кожуха вентилятора карбюраторного двигателя).

Снимаем ремень привода насоса охлаждающей жидкости (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости).

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

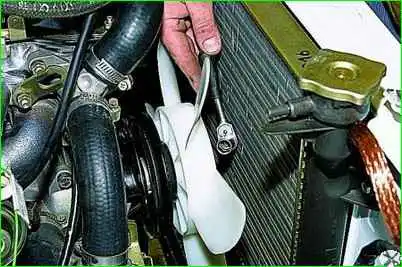

Головкой «на 13» отворачиваем три болта крепления крыльчатки и шкива насоса охлаждающей жидкости.

Снимаем шайбу

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

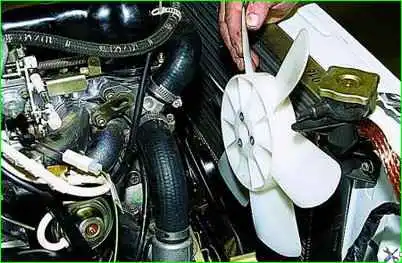

Снимаем крыльчатку вентилятора

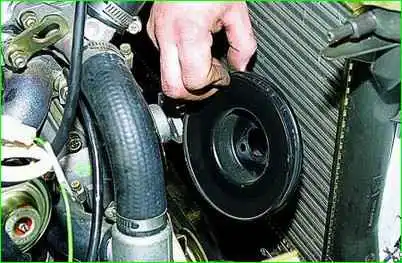

Извлекаем шкив.

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

Отсоединяем крепление генератора к натяжной планке.

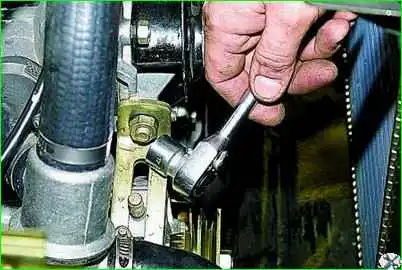

Головкой «на 17» отворачиваем гайку крепления натяжной планки к крышке насоса охлаждающей жидкости.

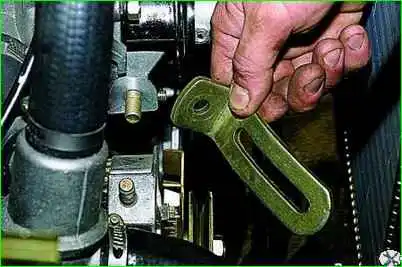

Снимаем натяжную планку.

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

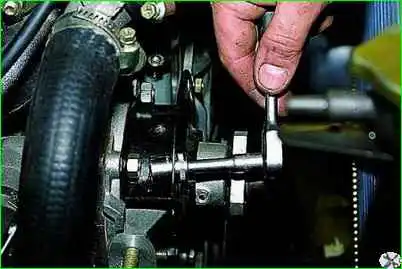

Головкой «на 13» отворачиваем четыре гайки крепления кронштейна и крышки насоса охлаждающей жидкости

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

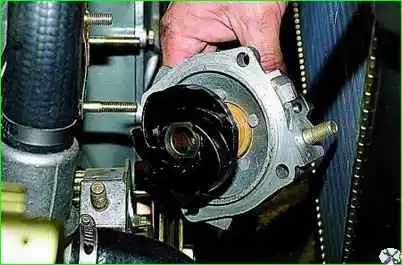

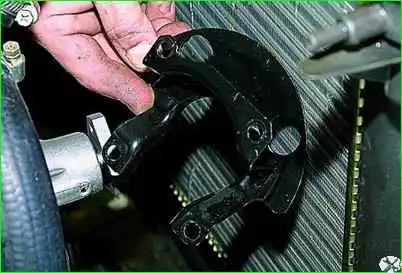

Снимаем кронштейн и крышку насоса охлаждающей жидкости.

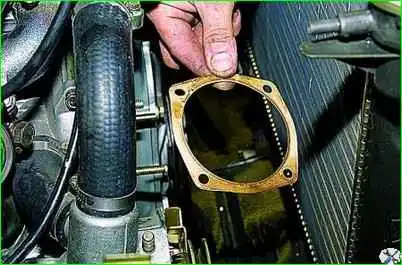

Стык крышки и корпуса насоса охлаждающей жидкости уплотнен прокладкой.

Монтаж крышки насоса охлаждающей жидкости производим в обратном порядке.

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

Снятие крышки насоса охлаждающей жидкости автомобиля ВАЗ-2121

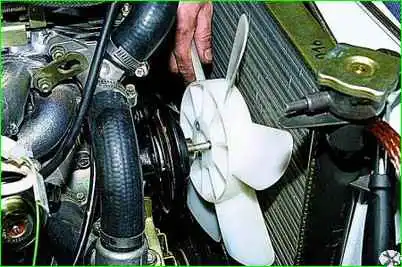

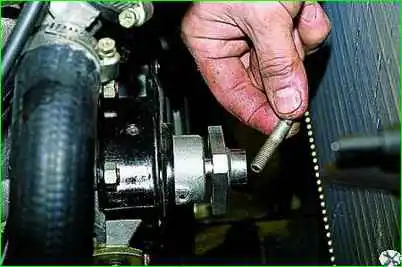

При этом для облегчения установки шкива, крыльчатки и шайбы вворачиваем в ступицу шкива шпильку М8 длиной около 40 мм.

Надеваем на шпильку и выступ ступицы шкива все детали, наживляем два болта и заменяем шпильку болтом
