Детали отопителя снимаем для ремонта и замены
Снятие датчика температуры воздуха в салоне

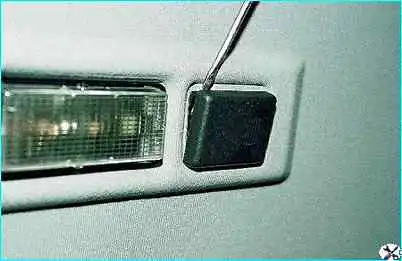

Поддеваем отверткой корпус датчика температуры
Отсоединив от датчика два разъема, снимаем его
Снятие контроллера системы автоматического управления отопителем
Аккуратно поддев отверткой контроллер, извлекаем его из панели приборов
Отсоединяем два электрических разъема от контроллера
Снятие выключателя рециркуляции
Снимаем кнопку выключателя рециркуляции.

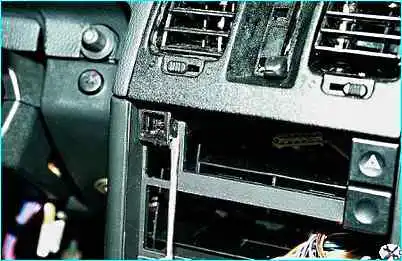

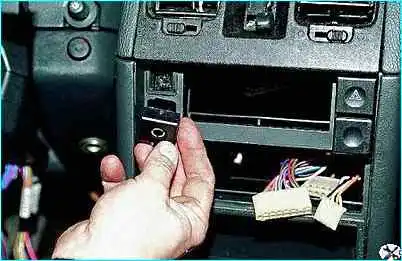

Поддев отверткой, вынимаем выключатель из панели приборов.

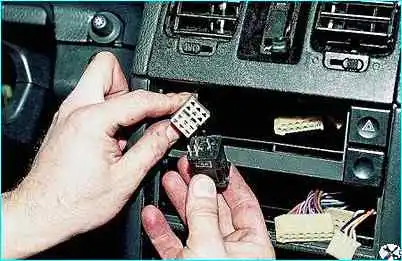

Отсоединяем разъем выключателя
Устанавливаем выключатель в обратной последовательности
Снятие корпуса воздухораспределителя системы отопления и вентиляции
Поддев отверткой, извлекаем центральные сопла вентиляции салона.

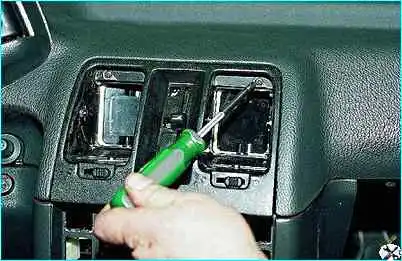

Крестообразной отверткой отворачиваем два самореза крепления корпуса центральных сопл.

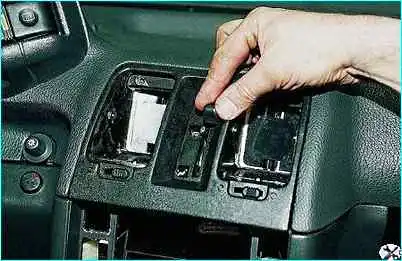

Снимаем рукоятку рычага управления системой отопления.

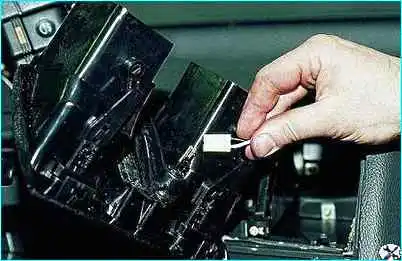

Вынимаем корпус центральных сопл вентиляции и отсоединяем разъем от лампочки подсветки.
Снимаем панель приборов и воздуховод обогрева ног (см. Снятие панели приборов автомобиля ВАЗ-2110).

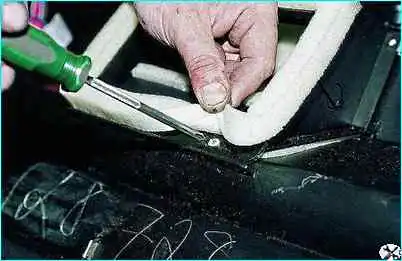

Крестообразной отверткой отворачиваем саморезы крепления корпуса воздухораспределителя к панели приборов.

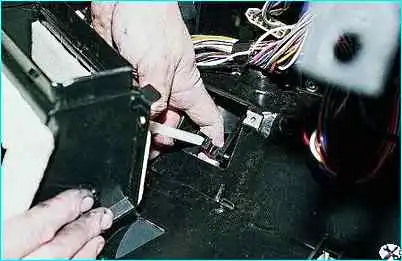

Отсоединив тяги привода заслонок, снимаем корпус воздухораспределителя
Снятие клапана управления заслонкой рециркуляции и электропневмоклапана
Снимаем накладку и облицовку ветрового окна (Снятие облицовки и антикрыла ветрового окна ВАЗ-21114, -21124).

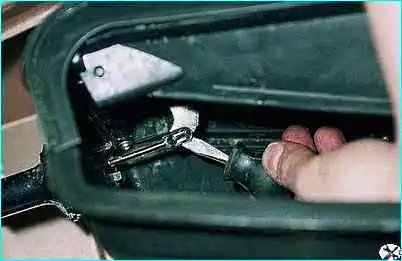

Через окно корпуса воздухозаборника отопителя отверткой отсоединяем тягу клапана.

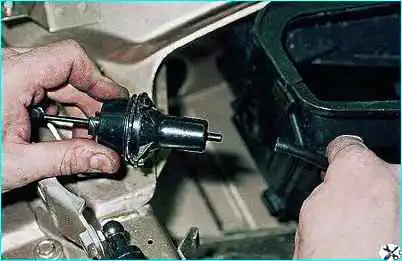

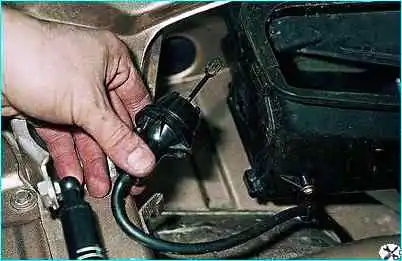

Поворачиваем клапан против часовой стрелки и снимаем его
Отсоединяем шланг от клапана управления заслонкой рециркуляции.
Для снятия электропневмоклапана отсоединяем от него провода и шланги, ключом "на 8" отворачиваем гайку крепления
Снятие электродвигателя отопителя
Снять электродвигатель отопителя можно, не демонтируя весь отопитель.
Отсоединяем "минусовой" провод от аккумуляторной батареи.
Снимаем накладку и облицовку ветрового окна, правую шумоизоляционную обивку и стеклоочиститель.

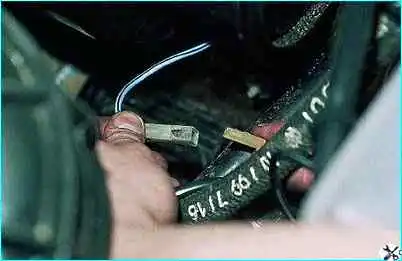

Отсоединяем разъем "плюсового" провода электродвигателя отопителя

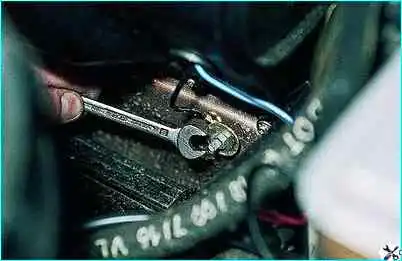

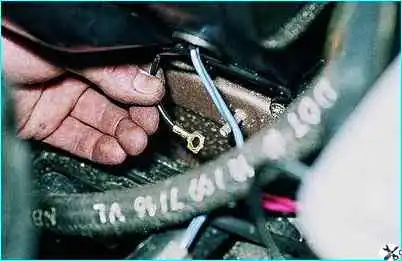

Ключом "на 10" отворачиваем гайку и снимаем "минусовой" провод.

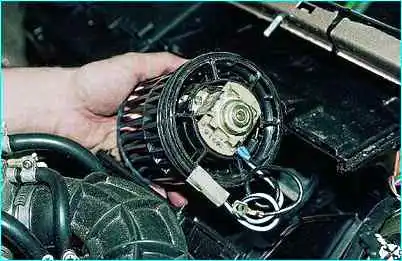

Отверткой отстегиваем четыре скобы и, аккуратно отгибая крышку, вынимаем электродвигатель
Монтируя электродвигатель, добейтесь свободного, без задеваний за корпус, вращения колеса вентилятора.
Снятие резистора электродвигателя отопителя
Отсоединяем "минусовой" провод от аккумуляторной батареи.
Снимаем облицовку и накладку ветрового окна.
Снимаем правую шумоизоляционную обивку
Отсоединяем разъем потенциометра микромотора привода заслонки управления отопителем.

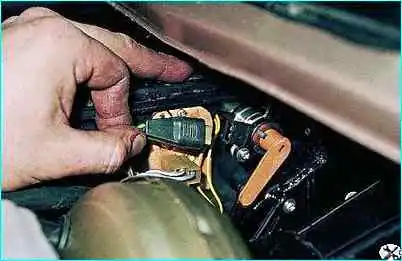

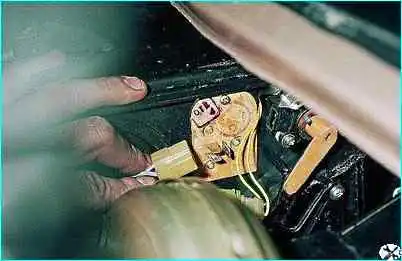

Отсоединяем разъем резистора.

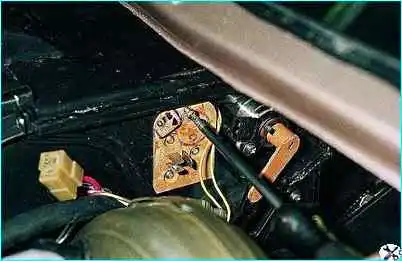

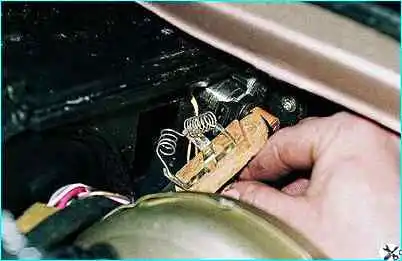

Крестообразной отверткой вывинчиваем саморез крепления резистора
Снимаем резистор
Сборку проводим в обратном порядке.
Снятие микромотора привода заслонки отопителя
Отсоединяем "минусовой" провод от аккумуляторной батареи.
Снимаем облицовку и накладку ветрового окна
Удобнее работать при снятом механизме стеклоочистителя.

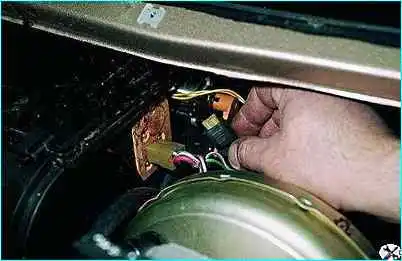

Отсоединяем расположенный за вакуумным усилителем разъем микромотора и разъем его потенциометра.

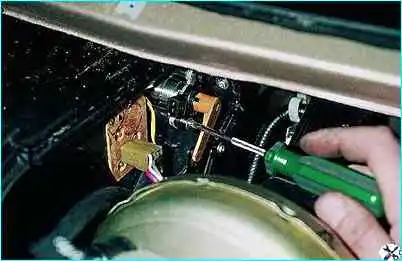

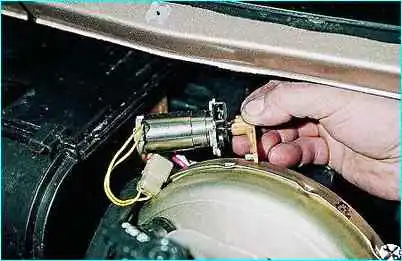

Крестообразной отверткой отворачиваем три самореза и вынимаем микромотор привода заслонки отопителя
При монтаже микромотора необходимо штифт его рычага ввести в прорезь рычага привода заслонки управления отопителем.
Если рычаг микромотора повернут так, что сделать вышеуказанное не удается, подайте двумя проводами напряжение 12 В на контакты разъема электродвигателя (к разъему идут два желтых провода), чтобы рычаг принял нужное положение.
Установив микромотор, проверяем движение рычага привода заслонки управления отопителем от крайнего верхнего до крайнего нижнего положений при повороте рукоятки задатчика температуры в салоне.
Снятие и разборка отопителя рассмотрена в статье – «Снятие и разборка отопителя на автомобиле ВАЗ-21124».
