Облицовка ВАЗ-21114 и ВАЗ-21124 отличается от облицовки ВАЗ-2110 тем, что в облицовке установлен фильтр очистки воздуха, поступающего в систему отопления и вентиляции
Также претерпели изменения центральные сопла системы отопления и вентиляции салона.
В вариантном исполнении автомобиль с кузовом «седан» может быть оборудован антикрылом, устанавливаемым на крышку багажника.
Снятие облицовки ветрового стекла
Снимаем рычаги щеток очистителя ветрового стекла (смотрим статью – «Снятие облицовки и накладки ветрового окна ВАЗ-2110»).

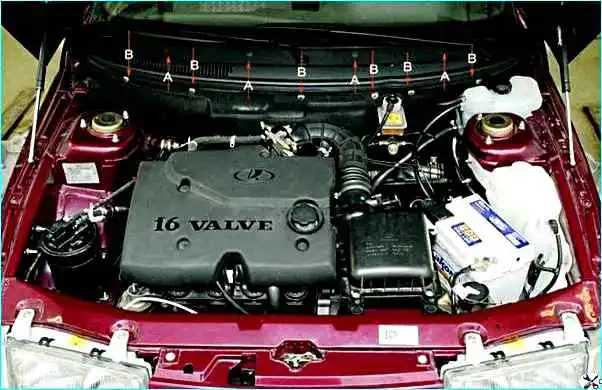

Расположение крепежных элементов облицовки ветрового окна (А) и обивок моторного отсека (В)

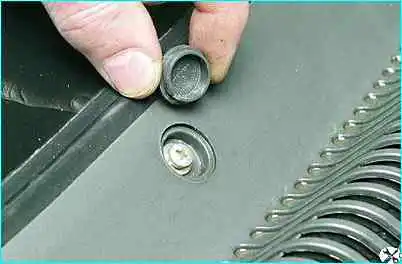

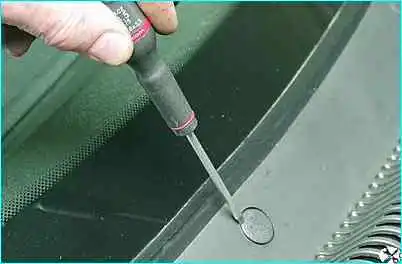

Поддеваем отверткой и снимаем четыре заглушки, под которыми расположены саморезы крепления облицовки.

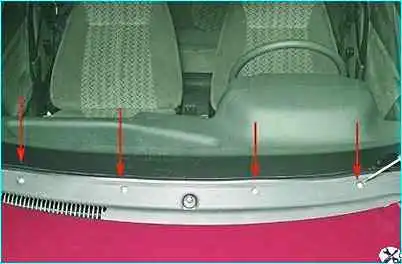

Крестообразной отверткой отворачиваем четыре самореза крепления облицовки, расположенные под заглушками (показаны стрелками).

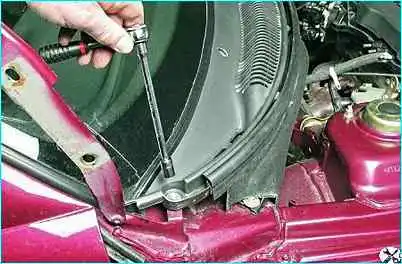

Головкой "на 10" отворачиваем две гайки по краям облицовки

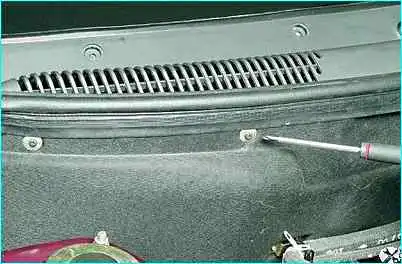

Крестообразной отверткой отворачиваем шесть саморезов крепления обивок моторного отсека к облицовке

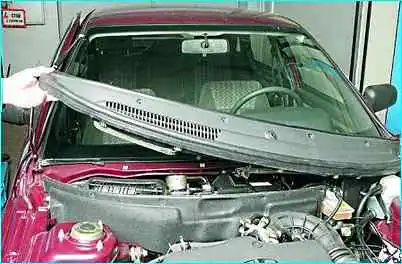

Приподнимаем облицовку ветрового окна.

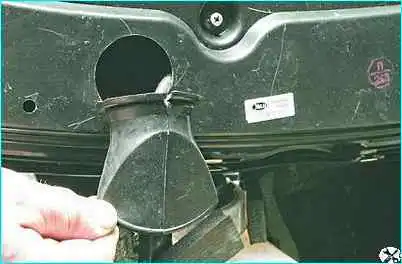

Перевернув облицовку, вынимаем клапан слива воды.

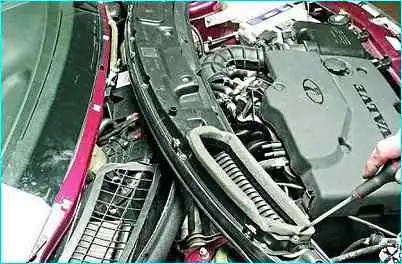

Крестообразной отверткой отворачиваем 12 саморезов крепления к облицовке водоотводящего щитка.

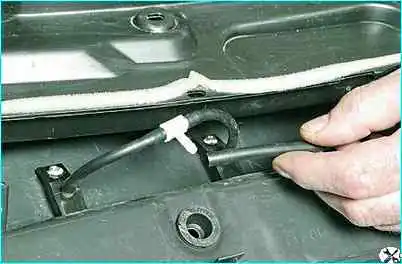

Отводим водоотводящий щиток от облицовки и отсоединяем шланг от тройника форсунок омывателя

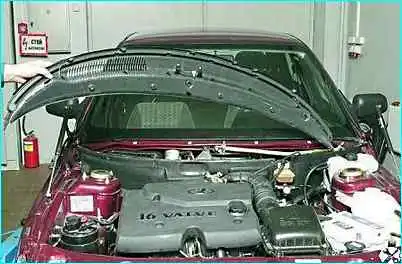

Снимаем водоотводящий щиток

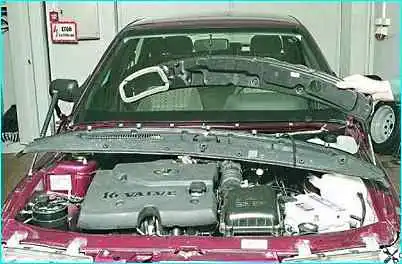

Снимаем облицовку ветрового окна
Устанавливаем облицовку и снятые детали в обратной последовательности.
Снятие форсунки омывателя ветрового стекла
Отсоединяем облицовку ветрового окна и отводим от нее водоотводящий щиток.

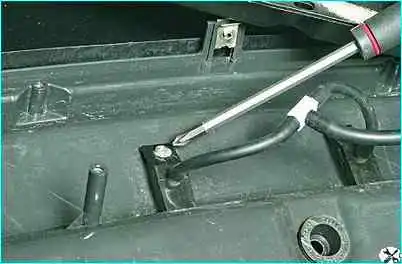

Крестообразной отверткой отворачиваем саморез крепления форсунки

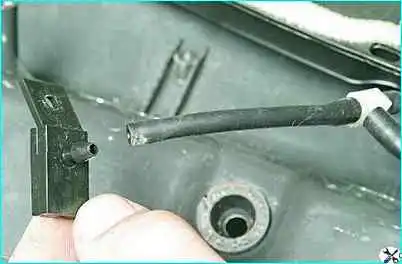

Отсоединяем от форсунки шланг подвода жидкости.
Другую форсунку при необходимости снимаем аналогично
Устанавливаем снятые детали в обратной последовательности.
Снятие антикрыла
Отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи.
Открываем крышку багажного отделения автомобиля.

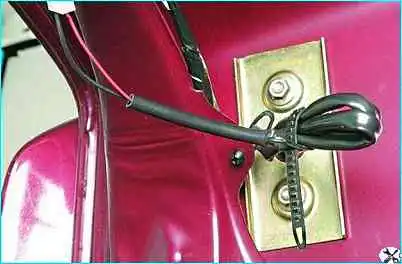

Разъединяем хомут крепления проводов дополнительного сигнала торможения к крышке багажного отделения с внутренней стороны.

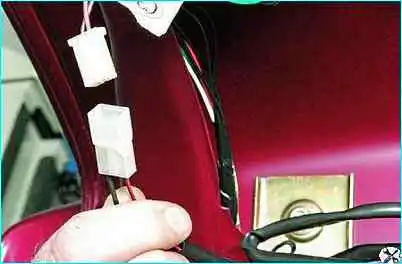

Разъединяем колодку проводов дополнительного сигнала торможения.

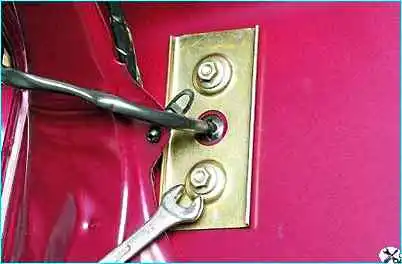

Ключом "на 10" отворачиваем две гайки крепления антикрыла с левой стороны.

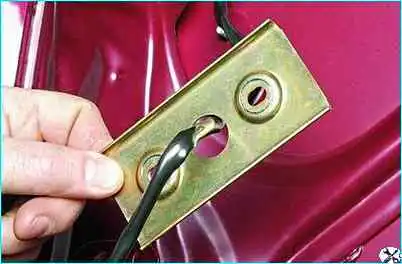

Снимаем опорную пластину, пропустив провода сквозь отверстие пластины.
Придерживая антикрыло рукой, отворачиваем две гайки крепления антикрыла с другой стороны.

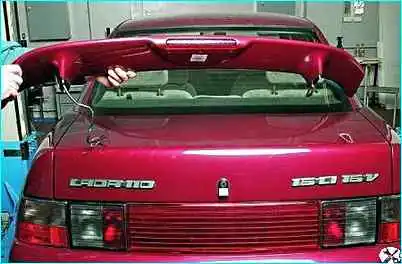

Снимаем антикрыло, выводя жгут проводов с колодкой через отверстие в крышке багажного отделения.
Устанавливаем антикрыло в обратной последовательности (делать это удобнее вдвоем с помощником, т. к. проводить колодку жгута проводов дополнительного сигнала торможения сквозь отверстие в крышке багажного отделения приходится с некоторым усилием).
