Отсоединяем минусовую клемму от аккумулятора

Панель приборов снимаем при кузовных работах, при ремонте отопителя салона.

Снимаем облицовочный кожух вала рулевого управления, рулевое колесо и выключатель зажигания. (Смотрим статью – «Снятие рулевой колонки»)

Снимаем комбинацию приборов (смотрим статью – «Снятие комбинации приборов»)

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

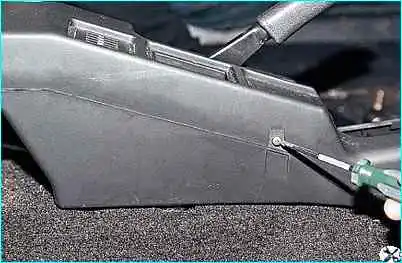

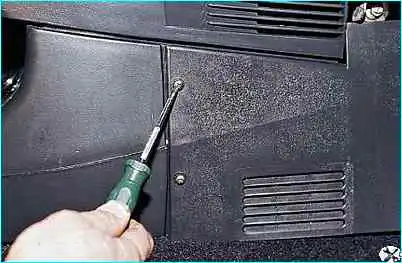

Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола.

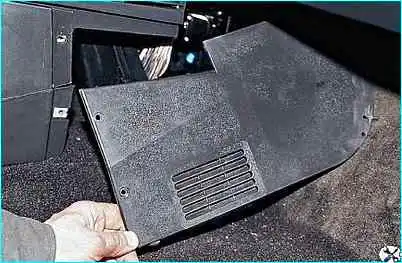

Снимаем щиток. Аналогично снимаем левый щиток.

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

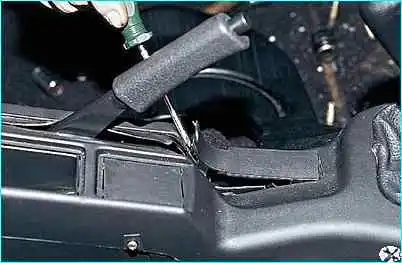

Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола.

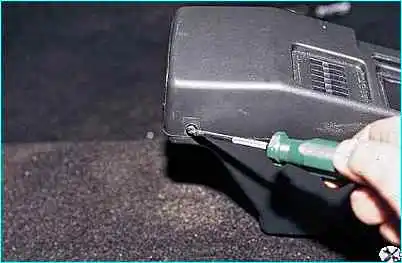

Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля и два в задней части

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

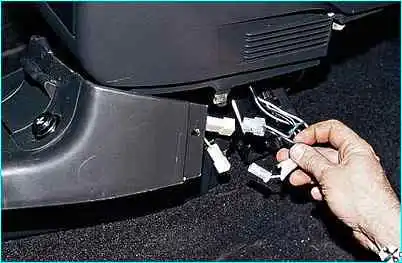

Приподнимаем крышку облицовки тоннеля пола. Если автомобиль укомплектован электростеклоподъемниками, то отключаем разъемы от клавиш управления

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

Отсоединяем разъемы проводов прикуривателя.

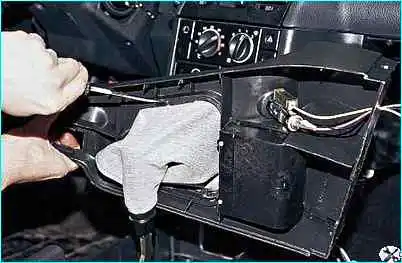

Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола.

Снимаем крышку облицовки тоннеля пола.

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

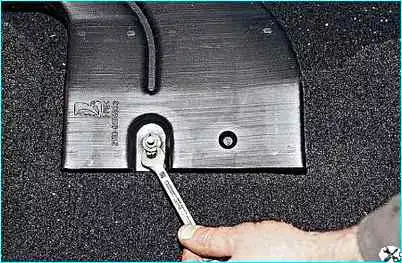

Ключом "на 10" отворачиваем гайку крепления воздуховода обогрева салона и снимаем воздуховод.

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

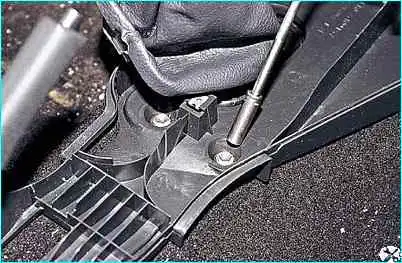

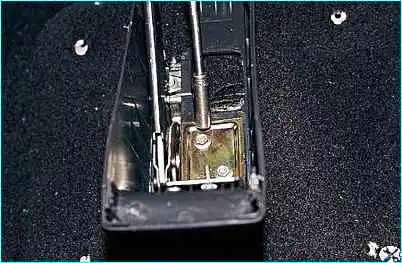

Головкой "на 10" отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола и две гайки заднего крепления.

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

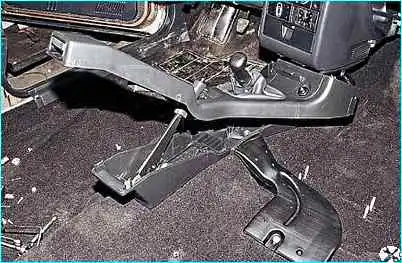

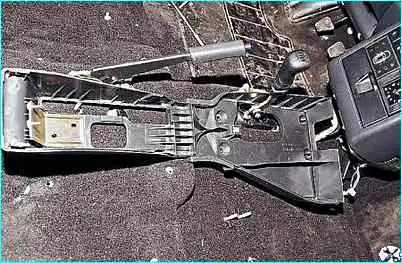

Снимаем корпус облицовки тоннеля пола

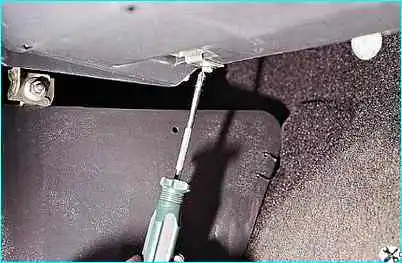

Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

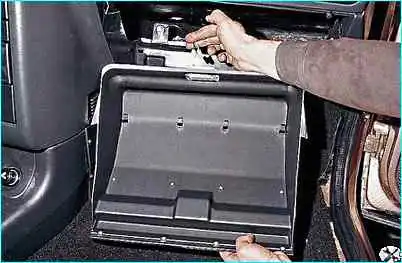

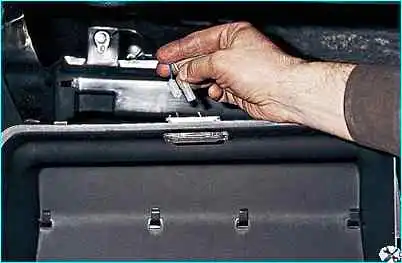

Придерживая вещевой ящик, отсоединяем провода от плафона освещения и снимаем ящик.

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

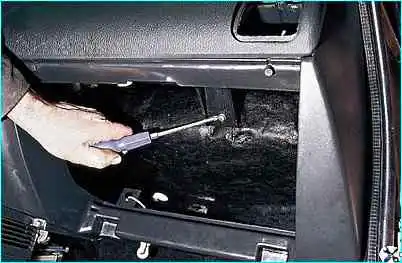

Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева - под крышкой монтажного блока и справа - под вещевым ящиком.

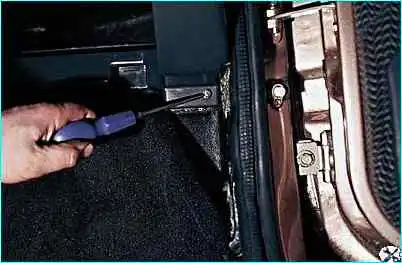

Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов.

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

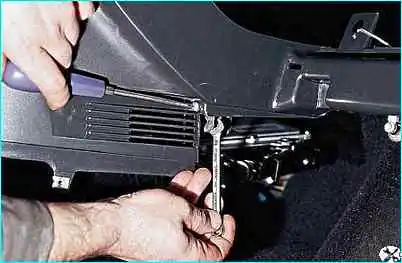

Крестообразной отверткой и ключом "на 8" отворачиваем два винта крепления панели приборов к кронштейну контроллера.

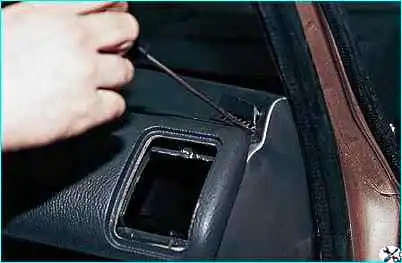

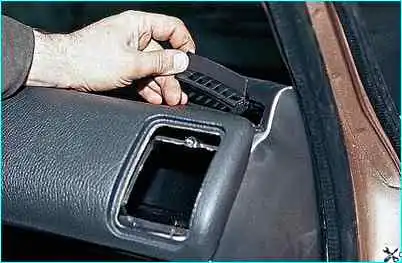

Поддев отверткой, извлекаем боковые сопла вентиляции и отопления салона.

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

Головкой "на 10" отворачиваем две гайки верхнего крепления панели приборов.

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад.

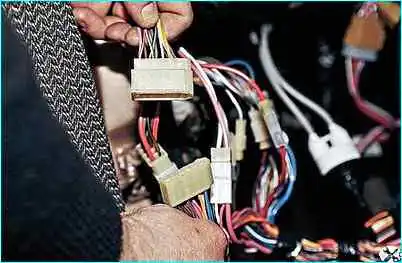

Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар

Снятие панели приборов автомобиля ВАЗ-2110

Снятие панели приборов автомобиля ВАЗ-2110

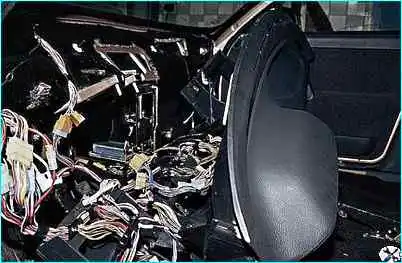

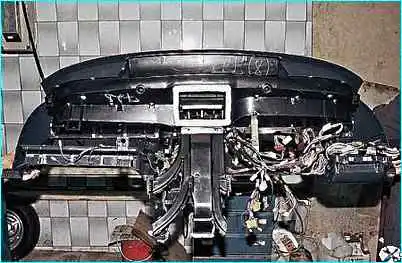

Снимаем панель приборов.

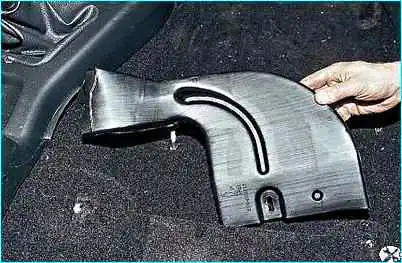

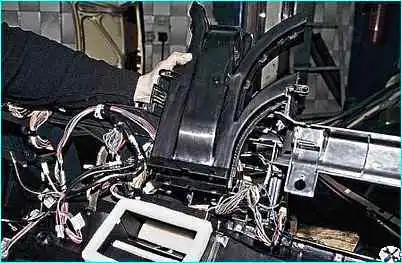

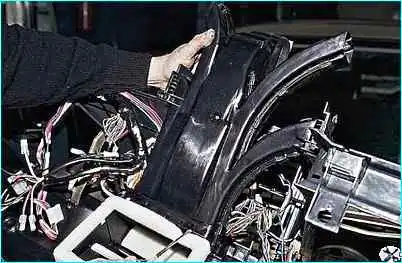

Поддеваем отверткой воздуховод обогрева ног и отсоединяем его от корпуса воздухораспределителя

Снятие панели приборов автомобиля ВАЗ-2110

Устанавливаем панель и детали в обратной последовательности
