Практически все неисправности гидротолкателей диагностируют по характерному шуму, издаваемому газораспределительным механизмом в различных режимах работы двигателя

Стук обычно звонкий металлический, в верхней части ГБЦ

Номер по каталогу гидротолкателя клапанов «2112-1007300-01»

Снимаем пластиковую крышку.

Снимаем ресивер (смотрим статью – «Снятие ресивера и впускного коллектора двигателя ВАЗ-2112»).

Отверстия впускного коллектора закрываем крышками, чтобы в него не попали посторонние предметы.

Снимаем модуль зажигания.

Снимаем шланг вентиляции картера с патрубка крышки головки цилиндров.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Ключом "на 10" отворачиваем болт крепления кронштейна разъема жгута проводов форсунок.

Головкой "на 8" отворачиваем 15 болтов крепления крышки головки цилиндров (клапанной крышки).

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Снимаем крышку головки цилиндров.

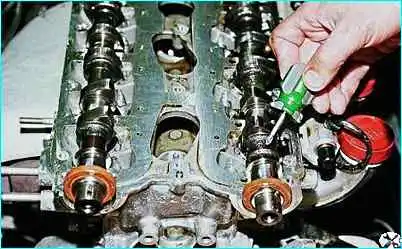

Проверяем гидротолкатель, нажимая на него выколоткой из мягкого металла или отверткой (при этом кулачок распределительного вала должен быть обращен к толкателю "затылком")

В нормальном состоянии гидротолкатель должен прожиматься со значительным усилием.

Если же усилие невелико, гидротолкатель необходимо заменить.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Снимаем переднюю крышку ремня привода ГРМ, для этого головкой на 10 отворачиваем шесть болтов крепления передней крышки

И снимаем переднюю крышку

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

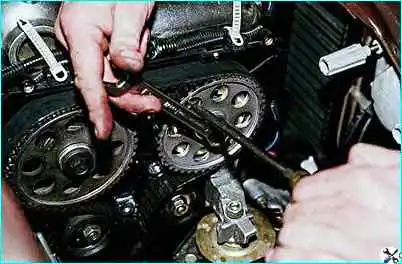

Накидным ключом на 17 ослабляем болт крепления зубчатого шкива выпускного распределительного вала.

Вставив в отверстие шкива отвертку, удерживаем его от проворачивания.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Таким же образом ослабляем болт зубчатого шкива впускного распределительного вала

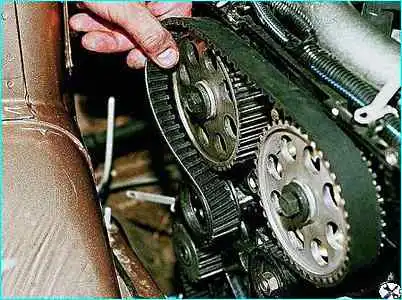

Снимаем ремень ГРМ со шкивов распределительных валов (смотрим статью – «Замена ремня ГРМ двигателя ВАЗ-2112 автомобиля ВАЗ-2110»).

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

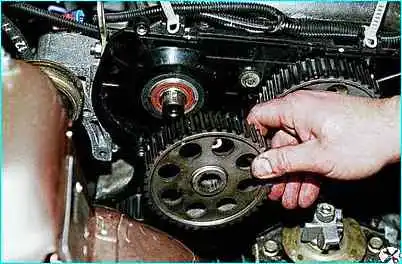

Отвернув болты крепления, снимаем шкивы распределительных валов

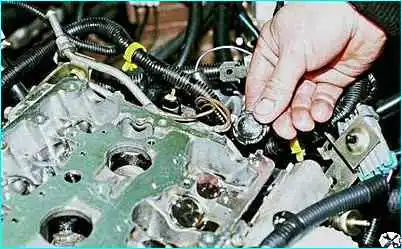

Снимаем провод с датчика контрольной лампы давления масла.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

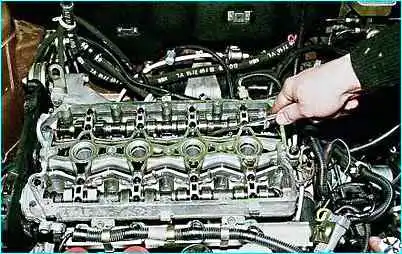

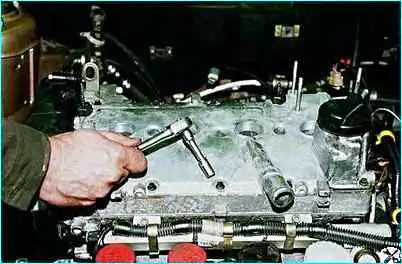

Головкой "на 8" отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

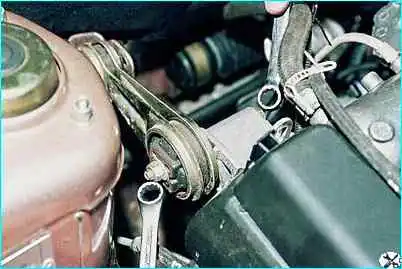

Отворачиваем и вынимаем болт крепления штанги к кронштейну задней опоры силового агрегата

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Головкой "на 15" отворачиваем три гайки крепления кронштейна задней опоры.

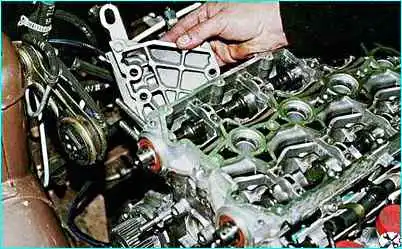

Снимаем кронштейн задней опоры.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

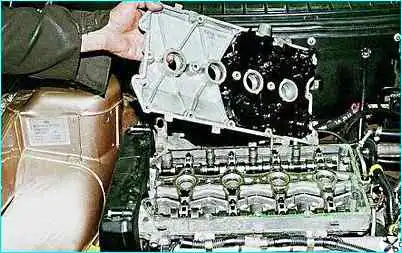

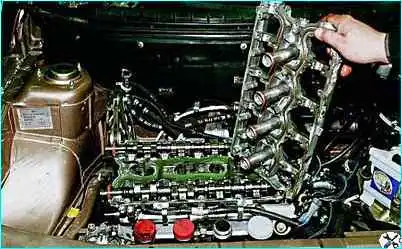

Снимаем корпус подшипников распределительных валов.

Вынимаем из корпуса направляющие трубы свечей зажигания.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Для отличия впускного распределительного вала от выпускного вала, на впускном валу около первой шейки выполнен поясок

Вынимаем распределительные валы с сальниками.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Снимаем две задние заглушки головки цилиндров и корпуса подшипников распределительных валов.

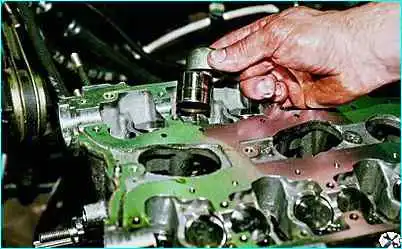

Приложив магнит к торцу гидротолкателя, извлекаем его из гнезда головки цилиндров.

При необходимости заменяем гидротолкатель новым и устанавливаем в гнездо.

Перед сборкой очищаем головку цилиндров и корпус подшипников распределительных валов от остатков старого герметика и масла.

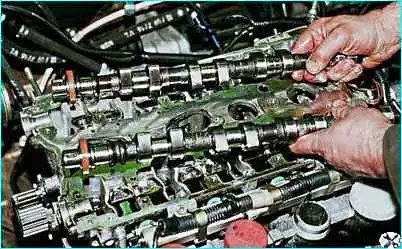

Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

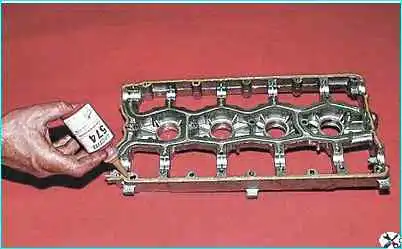

На поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим герметик Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников и равномерно затягиваем болты крепления.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Смазав уплотнительные кольца направляющих труб моторным маслом, устанавливаем трубы в отверстия головки цилиндров и корпуса подшипников.

Запрессовываем новые сальники распределительных валов. С другой стороны головки блока цилиндров запрессовываем заглушки.

Замена гидротолкателей клапанов двигателя ВАЗ-2112 автомобиля ВАЗ-2110

Дальнейшую сборку проводим в последовательности, обратной разборке.

Перед установкой крышки головки цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, герметик Локтайт № 574

После замены гидротолкателей двигатель непродолжительное время может работать с повышенной шумностью.
