Отсоединяем "минусовой" провод от аккумуляторной батареи и сливаем охлаждающую жидкость
Снимаем облицовку и накладку ветрового окна, шумоизоляционную правую обивку моторного отсека, стеклоочиститель
Отсоединяем разъемы проводов электродвигателя, резистора и микромотора привода заслонки отопителя, а также шланг от клапана управления заслонкой рециркуляции.

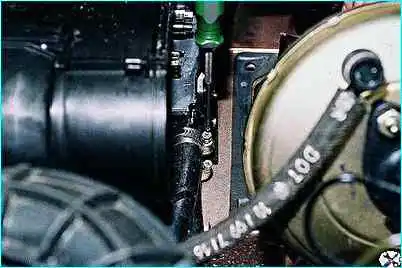

Ослабляем хомут пароотводящей трубки отопителя и снимаем ее.

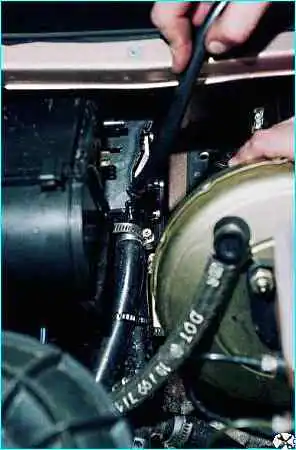

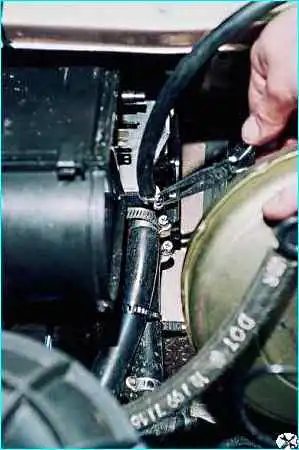

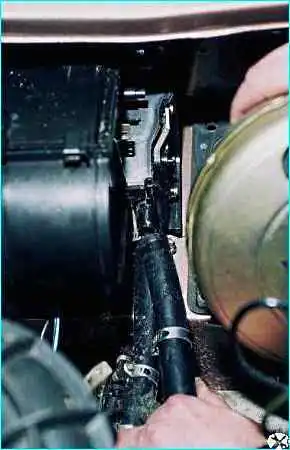

Ослабляем хомуты шлангов отопителя снимаем шланги.
Снимаем панель приборов (см. Снятие панели приборов автомобиля ВАЗ-2110).

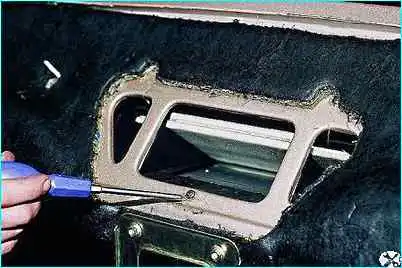

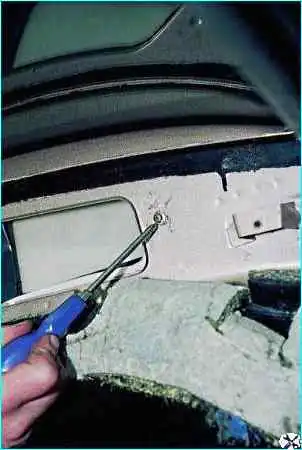

Крестообразной отверткой отворачиваем саморезы крепления корпуса отопителя к щитку передка: два верхних, один нижний
- с правой стороны - один саморез под шумоизоляцией
Извлекаем отопитель из моторного отсека

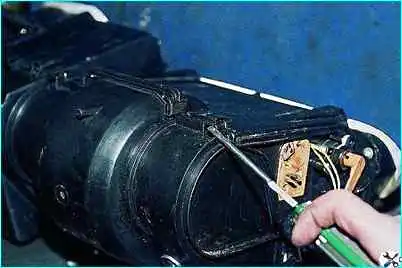

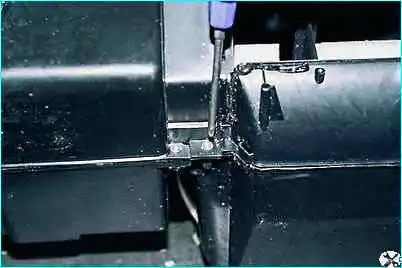

Отстегиваем четыре скобы верхнего крепления переднего кожуха отопителя
- отворачиваем два самореза нижнего крепления

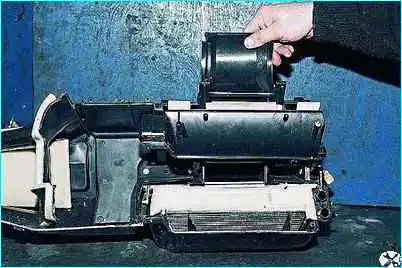

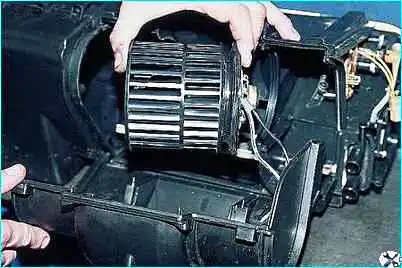

Снимаем кожух и вынимаем электродвигатель отопителя.

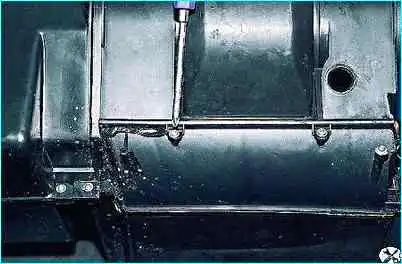

Отстегиваем четыре скобы и отворачиваем четыре самореза крепления переднего корпуса воздухозаборника отопителя.
Снимаем передний корпус воздухозаборника.

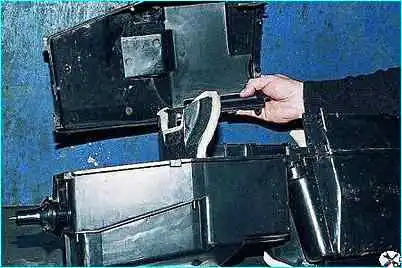

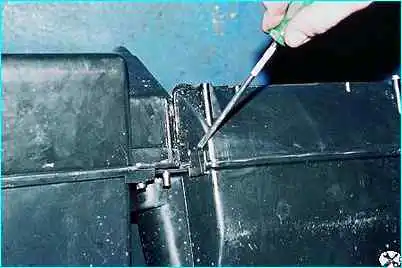

Отстегнув две скобы, снимаем задний кожух отопителя.

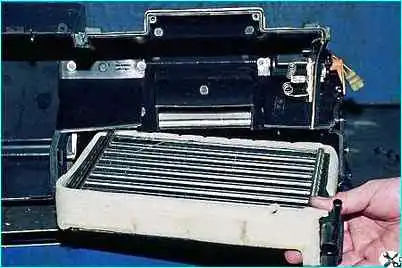

Вынимаем радиатор отопителя и заслонку.

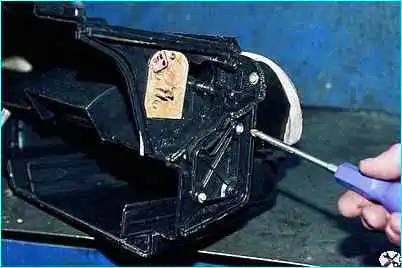

Крестообразной отверткой отворачиваем два самореза крепления крышки кожуха отопителя.
Снимаем крышку и заслонку управления отопителем.
Собираем отопитель в обратной последовательности, заменив поролоновые уплотнители радиатора отопителя.

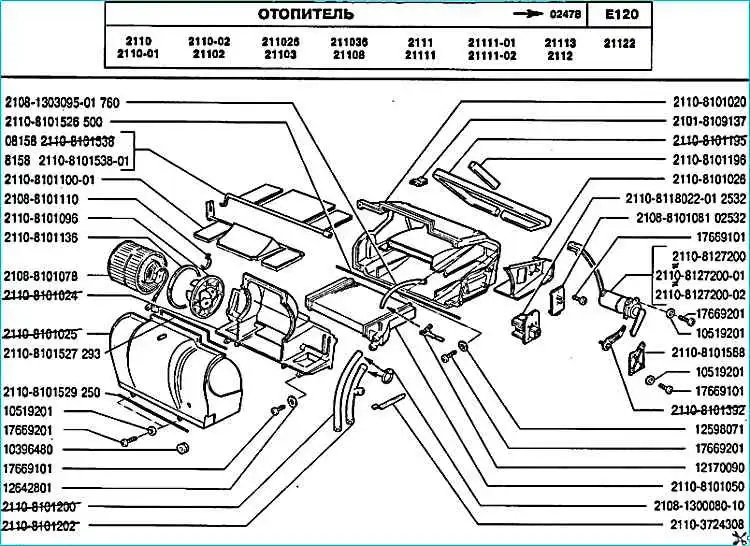

Детали отопителя по каталогу можно посмотреть на картинке
