В зависимости от комплектации автомобиля может быть задействовано разное количество колодок с проводами
Поэтому при разъединении колодок маркируйте их относительно друг друга
Это облегчит работу при установке панели приборов. Свободные колодки промаркируйте отдельно.
Вам потребуются: торцовые ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите рулевое колесо, статья - "Снятие рулевого колеса"
Снимите облицовку рулевой колонки, статья - "Снятие и установка рулевой колонки"

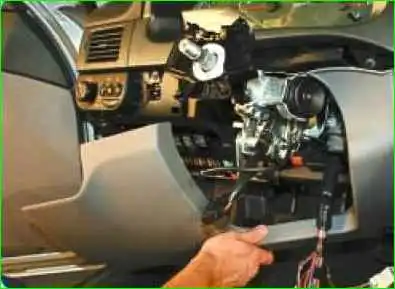

Снимите подрулевые переключатели.
Снимите облицовки тоннеля пола.
Снимите комбинацию приборов, статья - "Замена ламп комбинации приборов"
Выверните справа и слева винты крепления центральной консоли панели приборов.
Поддев отверткой пластмассовые сопла обогрева стекол.

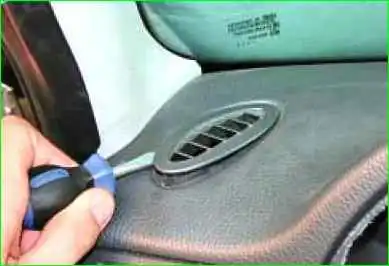

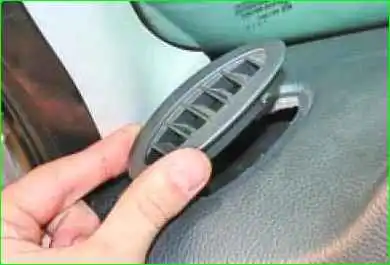

Снимите справа и слева сопла обогрева боковых стекол.

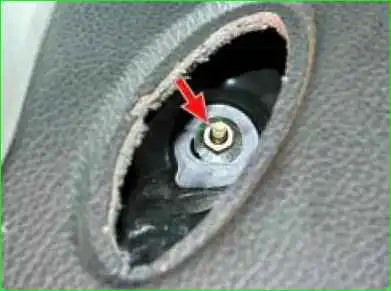

Торцовым ключом «на 10» отверните две гайки верхнего крепления панели приборов слева и справа.
Поверните три фиксатора и снимите крышку блока предохранителей и реле.

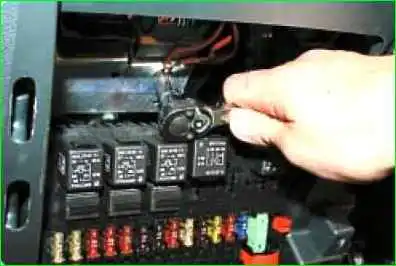

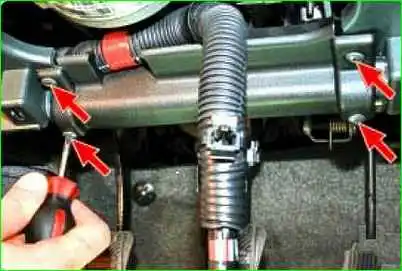

Выверните четыре винта крепления усилителя панели приборов
Снимите усилитель.

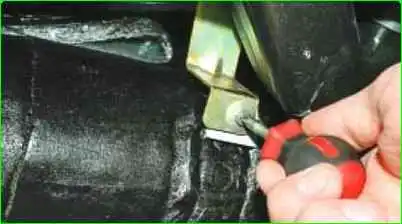

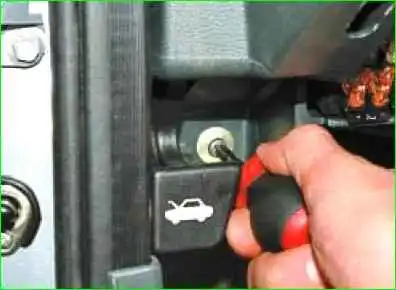

Выверните слева снизу и справа снизу два винта крепления панели приборов.

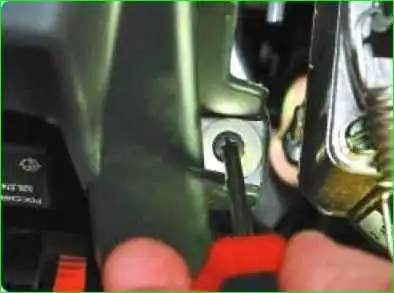

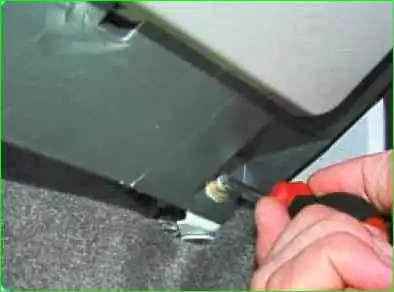

Выверните винт крепления панели приборов слева от рулевой колонки и винт крепления, находящийся справа под панелью приборов

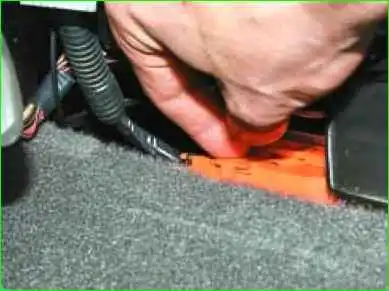

Ключом «на 8» выверните болт крепления «массовых» проводов панели приборов к кронштейну кузова.

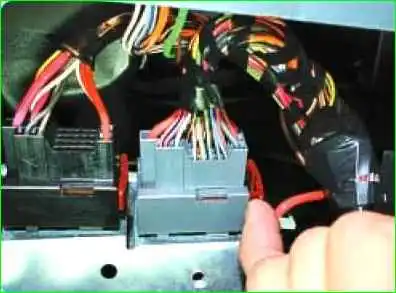

Сдвиньте вправо фиксаторы колодок жгута проводов панели приборов

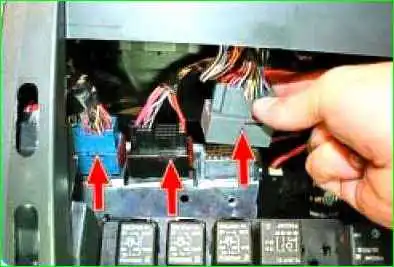

Отсоедините три колодки жгута от колодок, установленных на кронштейне.

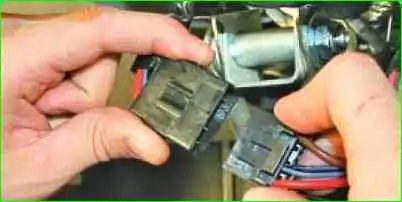

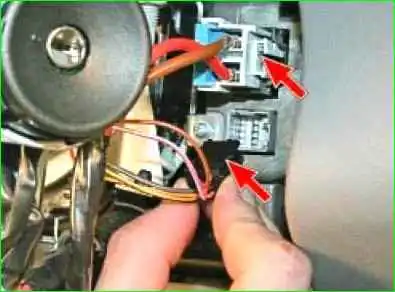

Разъедините колодку жгута проводов выключателя (замка) зажигания.

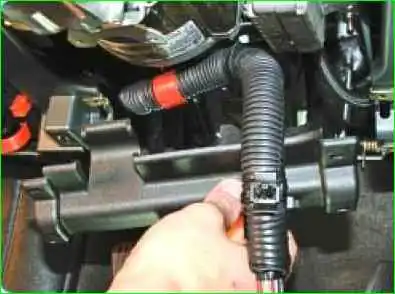

Отсоедините колодки жгута проводов от электроусилителя рулевого управления.

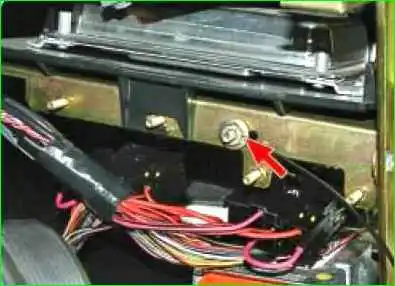

Ключом «на 10» отверните гайку крепления «массового» провода жгута панели приборов от кронштейна электронных блоков.

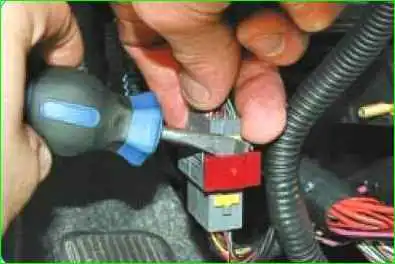

Сдвиньте фиксатор колодки

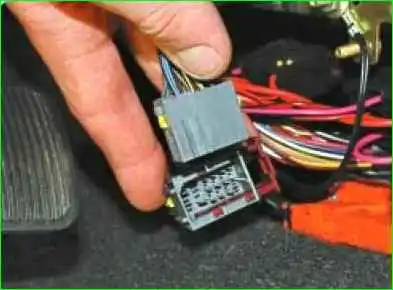

Отсоедините жгут панели приборов от жгута системы зажигания.
Отсоедините колодку жгута панели приборов от блока управления электропакетом.
Сдвиньте фиксатор колодки жгута

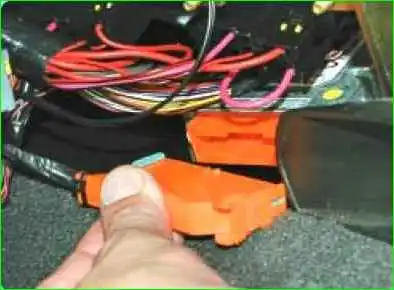

Отсоедините колодку жгута панели приборов от блока управления подушкой безопасности.

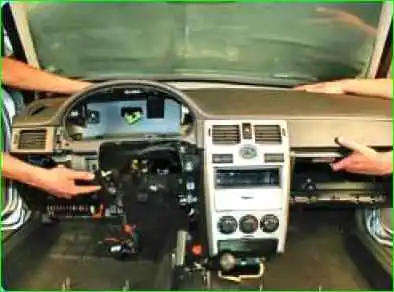

Снимите панель приборов и извлеките ее из салона.
Поскольку панель приборов довольно громоздкая и тяжелая, эту операцию следует выполнять с помощником.
Установите панель приборов в порядке, обратном снятию.
