Комбинацию приборов снимают при снятии панели приборов а также при замене лампочек подсветки или при ремонте самой комбинации.
Вам потребуются отвертки с крестообразным и плоским лезвием.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Опустите рулевую колонку вниз до упора, снимите рулевое колесо

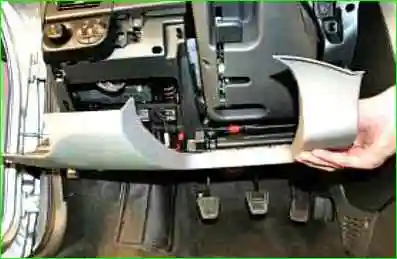

Снимите крышку блока предохранителей и реле.
Выверните четыре винта крепления щитка панели приборов

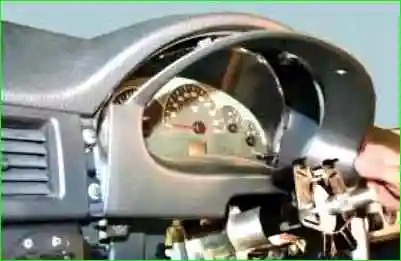

Снимите щиток с панели приборов (для наглядности работы выполнены с частичной разборкой рулевой колонки).

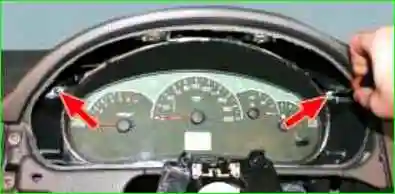

Выверните два винта крепления комбинации приборов к панели приборов
Извлеките комбинацию из гнезда.

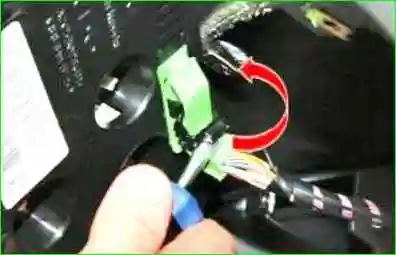

Подденьте и поверните фиксатор колодки жгута проводов панели приборов

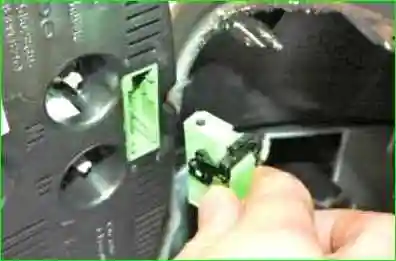

Отсоединив колодку от выводов комбинации приборов, снимите комбинацию приборов с автомобиля.
Так выглядит снятая с автомобиля комбинация приборов.
Установите комбинацию приборов в порядке, обратном снятию.
При подключении жгута проводов к выводам комбинации приборов соблюдайте осторожность — не повредите контактные выводы.
Замена контрольных ламп и ламп подсветки комбинации приборов
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите комбинацию приборов.

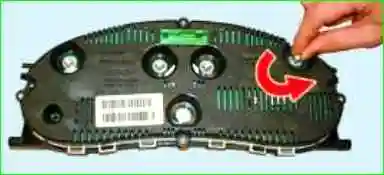

Поверните против часовой стрелки патрон с заменяемой лампой
Извлеките патрон из установочного гнезда.

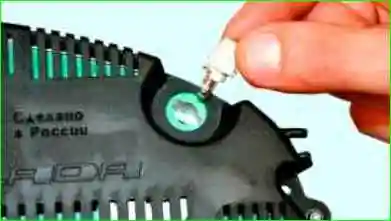

Выньте лампу из патрона.
Установите лампу в порядке, обратном снятию.

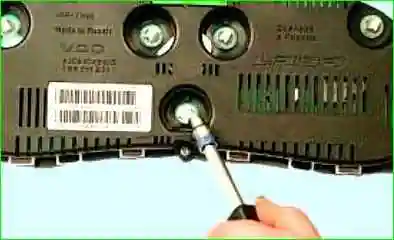

Поверните против часовой стрелки патрон с лампой подсветки индикатора маршрутного компьютера и извлеките его из установочного гнезда.
Лампу подсветки индикатора маршрутного компьютера поставляют в запасные части в сборе с патроном
Установите новый патрон с лампой в порядке, обратном снятию.
