Тормозные механизмы задних колес барабанные, с двухпоршневыми колесными цилиндрами с автоматической регулировкой зазора между колодками и барабаном
В цилиндр с натягом вставлены упорные кольца, ограничивающие свободный ход поршней (после окончания торможения), за счет чего поддерживается постоянный зазор между колодками и барабаном.
По мере износа колодок кольца сдвигаются на величину износа.
В нижнем отверстии тормозных колодок расположены эксцентрики для регулировки положения колодок после их замены.
Минимально допустимая толщина накладок задних тормозных колодок при износе – 1 мм. Максимально допустимый внутренний диаметр тормозного барабана – 283 мм.
Устройство заднего тормозного механизма показано на рисунке.
Задний тормозной механизм: 1 – тормозная колодка; 2 – чашка пружины; 3 – приводной рычаг; 4 – трос стояночного тормоза; 5 – опорный палец колодок; 6 – пластина опорных пальцев; 7 – стержень чашки пружины; 8 – прижимная пружина; 9 – регулировочный эксцентрик стояночного тормоза; 10 – гайка; 11 – защитный колпак; 12 – колесный цилиндр; 13 – стяжная пружина; 14 – разжимной рычаг; 15 – щит тормоза; 16 – пружина разжимного рычага; 17 – защитное кольцо; 18 – поршень; 19 – манжета; 20 – упорное кольцо поршня
Снятие и установка тормозного барабана
Снятие:
Проверить положение рычага стояночного тормоза, который должен находиться в крайнем нижнем положении.

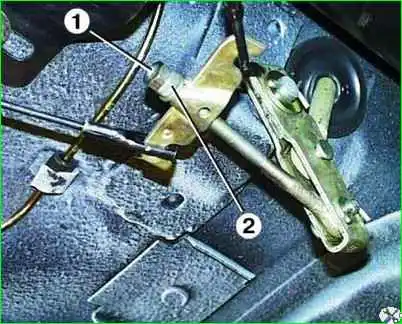

Отвернуть контргайку 1 и отпустить регулировочную гайку 2 уравнителя, ослабив тем самым натяжения троса привода стояночного тормоза с соответствующей стороны.

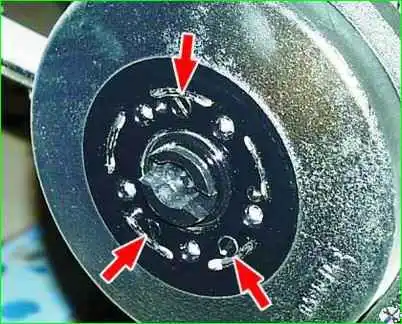

Отвернуть три винта крепления и снять при необходимости тормозной барабан с помощью отвертки.
Осмотр:
Очистить тормозной барабан.
Замерить штангенциркулем диаметр рабочей поверхности барабана. Максимально допустимый диаметр барабана составляет 283 мм.
Если диаметр более допустимого, барабан надо заменить.
При наличии рисок барабан можно расточить, но с учетом того, чтобы после расточки диаметр его рабочей поверхности был не более допустимого.
Рекомендуется заменять тормозные барабаны с обеих сторон.
Установка:
Устанавливают тормозной барабан в порядке, обратном снятию. При этом необходимо смазать посадочное место на фланце полуоси графитовой смазкой или смазкой «Литол–24».
Замена тормозных колодок
Установить опорные бруски под передние колеса.
Ослабить болты крепления заднего колеса.
Приподнять и установить на опоры заднюю часть автомобиля.
Снять колесо.
Проверить положение рычага стояночного тормоза, который должен находиться в крайнем нижнем положении.

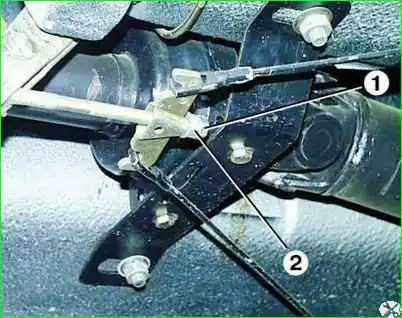

Отвернуть контргайку 1 и отпустить регулировочную гайку 2 уравнителя, ослабив тем самым натяжение троса привода стояночного тормоза с соответствующей стороны.
Снять тормозной барабан.

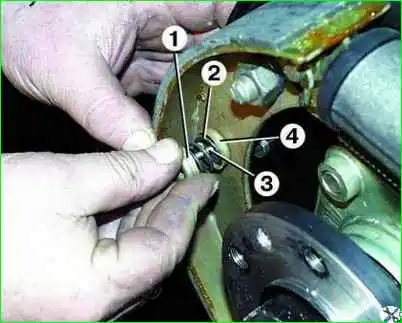

Нажать на верхнюю чашку 1 прижимной пружины и, повернув ее на 90°, снять вместе в пружиной 2, придерживая при этом стержень 3 чашки с обратной стороны тормозного щита.
Затем снять нижнюю чашку 4 прижимной пружины, повернув ее на 90°, и вынуть стержень 3.
Аналогичным образом снять пружину и чашки с другой колодки.

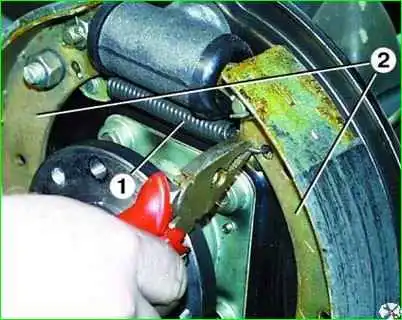

Отсоединить верхнюю стяжную пружину 1 от колодок 2.
Вывести носки 2 колодок из пазов поршней колесного цилиндра 1.

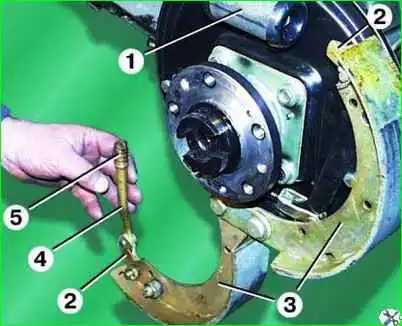

Развести колодки 3 и снять пружину 5 с разжимного рычага 4.

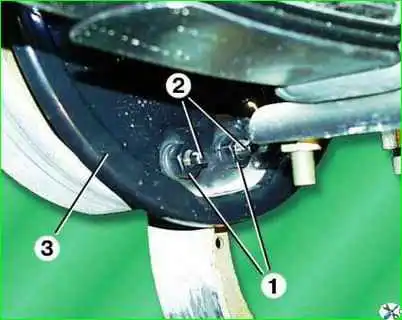

Отвернуть гайки 1 опорных пальцев 2 колодок с обратной стороны тормозного щита 3.

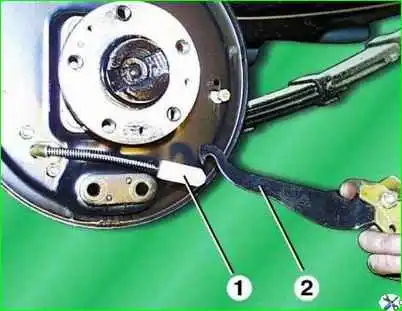

Снять колодки вместе с опорными пальцами и эксцентриками и отсоединить наконечник троса 1 стояночного тормоза от приводного рычага 2 задней колодки.

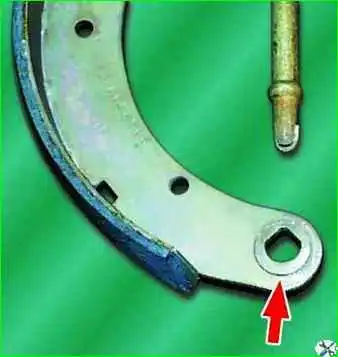

Вынуть из колодок эксцентрики.
Вынуть шплинты, отвернуть гайки крепления и снять с колодок разжимной и приводной рычаги.

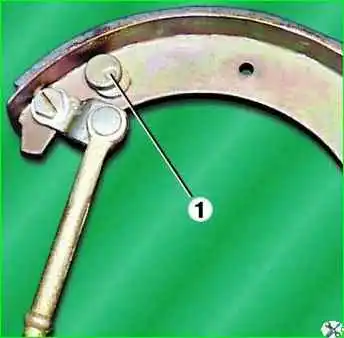

Отвернуть гайку и снять регулировочный эксцентрик 1 стояночного тормоза
Устанавливают колодки в обратной последовательности, при этом надо учесть, что длина фрикционной накладки передней колодки составляет 300 мм, а задней — 250 мм.

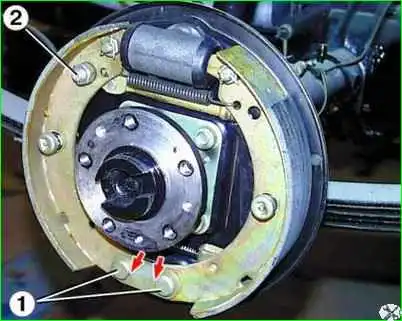

При установке опорных пальцев 1 их лыски (стрелки на фото) направить друг к другу.
Вдавить поршни внутрь колесного цилиндра.
Если возникнут трудности с установкой тормозного барабана, надо выставить регулировочный эксцентрик 2 стояночного тормоза так, чтобы это соответствовало требуемому свободному ходу приводного рычага.
После окончания работы несколько раз энергично нажать на педаль тормоза для установки требуемых зазоров между колодками и рабочей поверхностью барабанов.
Снятие тормозного цилиндра
Снять тормозной барабан.

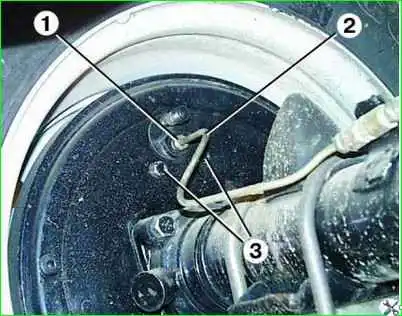

Отвернуть с обратной стороны тормозного щита гайку 1 крепления трубки и отсоединить трубку 2 от штуцера колесного тормозного цилиндра.
Заглушить отверстие трубки. Отвернуть два болта 3 крепления и снять колесный тормозной цилиндр.
Разборка тормозного цилиндра

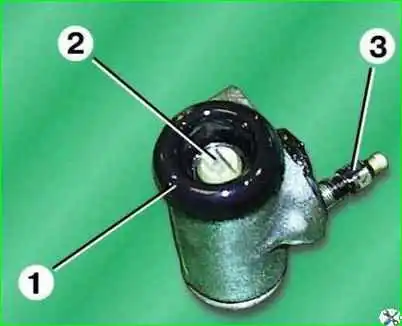

Подцепить отверткой и снять защитные колпаки 1 с обеих сторон цилиндра с пенополиуретановыми прокладками.
Повернуть поршни 2 на 90° в любую сторону и вынуть из цилиндров. Вывернуть при необходимости клапан прокачки 3.
Осмотр:
Промыть детали колесного тормозного цилиндра чистой тормозной жидкостью и просушить.
Зеркало цилиндра не должно иметь рисок, раковин и очагов коррозии.
При наличии данных дефектов цилиндр необходимо заменить.
На резьбовых частях цилиндра не должно быть механических повреждений.
Манжеты колесного цилиндра должны быть упругими и эластичными.
Рваные, разбухшие и затвердевшие манжеты, а также имеющие на рабочих поверхностях риски необходимо заменить.
Поверхности поршней, контактирующие с зеркалом цилиндра, не должны иметь следов одностороннего износа. В противном случае рекомендуется заменить колесный цилиндр в сборе.
Резьба наконечника тормозной трубки не должна иметь механических повреждений.
Штуцер наконечника не должен иметь трещин и следов видимой деформации.
Сборка:
Смазать внутреннюю поверхность цилиндра новой тормозной жидкостью.
Смазать поршни с манжетами новой тормозной жидкостью и вставить их в цилиндр так, чтобы выступы на задних концах поршней вошли в пазы упорных колец.
Повернуть поршни на 90°. Смазать новой тормозной жидкостью защитные кольца и установить их в цилиндр до упора в поршни.
Вывернуть наружные кромки защитных колпаков наизнанку и установить их внутренней кромкой в пазы на поршнях.
Заправить наружные кромки защитных колпаков в наружные проточки на цилиндре.
Установка:
Устанавливают тормозной колесный цилиндр в порядке, обратном снятию.
Затянуть болты крепления колесного цилиндра моментом 8–18 Нм (0,8–1,8 кгс·м).
После установки необходимо прокачать ремонтируемый тормозной механизм.
