Разборку двигателя мы рассмотрели в статье – «Разборка двигателя»

После разборки тщательно вымойте детали керосином, продуйте и просушите их сжатым воздухом (особенно масляные каналы деталей).

Осмотрите блок, особенно внимательно – опоры коленчатого вала.

Трещины в любых местах блока не допускаются.

Если есть подозрение на наличие трещин в блоке (попала охлаждающая жидкость в картер или масло в охлаждающую жидкость), проверьте герметичность блока на специальном стенде.

Проверку проводите в ремонтных мастерских, располагающих соответствующим оборудованием.

Осмотрите цилиндры с обеих сторон.

Царапины, задиры и трещины не допускаются.

При осмотре цилиндров рекомендуем освещать зеркала цилиндров переносной лампой – при этом дефекты видны значительно лучше.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

Для определения износа цилиндров нутромером измеряем диаметр цилиндра в четырех поясах и двух плоскостях (параллельно и перпендикулярно оси коленчатого вала).

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

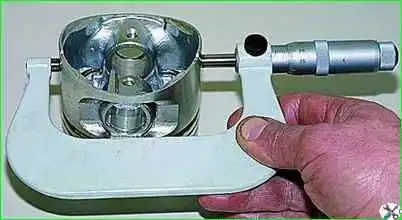

Для определения износа юбки поршня микрометром измеряем диаметр в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 55 мм от днища поршня.

Микрометром измеряем диаметры шатунных шеек

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

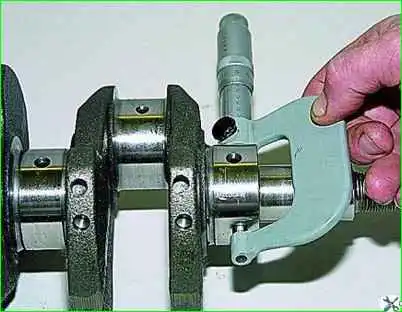

Микрометром измеряем диаметры коренных шеек коленчатого вала.

Шейки коленчатого вала шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

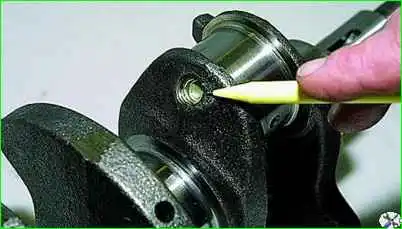

После шлифования шеек коленчатого вала необходимо удалить заглушки масляных каналов, тщательно промыть каналы для удаления остатков абразива и продуть сжатым воздухом.

Собираем двигатель в обратной последовательности.

Устанавливаем новые вкладыши подшипников коленчатого вала номинального или ремонтного размера (после шлифовки шеек).

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

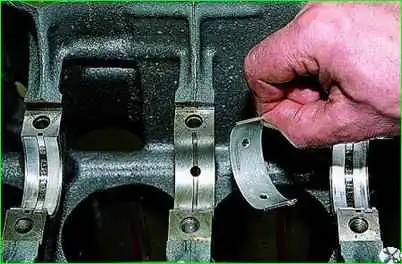

В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками, а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как в крышках коренных подшипников).

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

Смазываем вкладыши коренных подшипников моторным маслом и укладываем коленчатый вал в опоры.

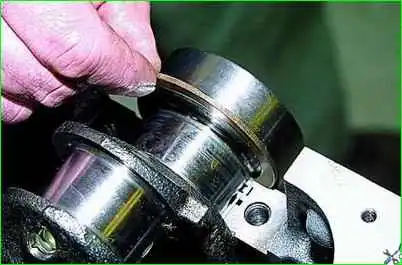

Вставляем в проточки пятой опоры упорные полукольца, смазанные моторным маслом.

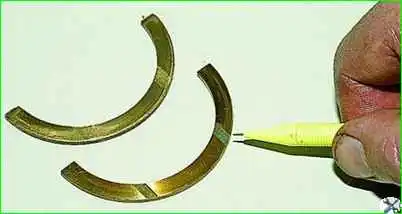

С передней стороны пятой опоры устанавливаем сталеалюминиевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета).

Поверхности полуколец с антифрикционным покрытием (на них выполнены пазы) должны быть обращены к упорным поверхностям коленчатого вала.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

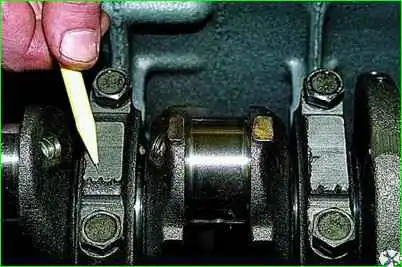

Устанавливаем крышки коренных подшипников в соответствии с метками, нанесенными на их наружной поверхности (счет ведется со стороны привода распределительного вала).

При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

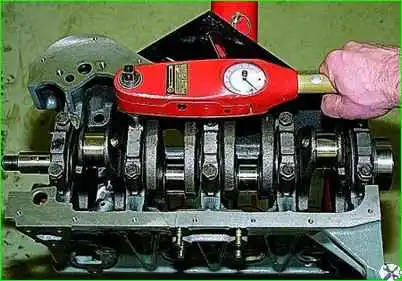

Затягиваем болты крепления крышек коренных подшипников моментом 68,31-84,38 Нм (6,97-8,61 кгс·м).

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

Поршни к цилиндрам подбираются по классам.

Класс диаметра цилиндра, обозначаемый буквами, клеймится на нижней плоскости блока цилиндров (плоскость крепления поддона картера).

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

Классы диаметров юбки поршня, и отверстия под поршневой палец маркируются на его днище

Стрелка на днище поршня при установке его в цилиндр должна быть направлена в сторону привода распределительного вала.

При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна с усилием руки и не выпадал из них при вертикальном положении пальца.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

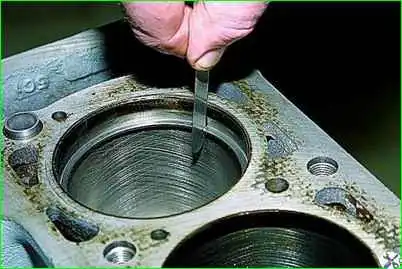

Для проверки зазора в замке поршневого кольца вставляем кольцо в цилиндр и выравниваем кольцо днищем поршня. Набором плоских щупов проверяем зазор в замке поршневого кольца.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

Смазываем моторным маслом канавки на поршнях. Устанавливаем на поршни кольца.

Нижнее компрессионное кольцо устанавливаем проточкой («скребком») вниз

Если на кольце около замка нанесена метка «ВЕРХ» или «ТОР», то кольцо устанавливаем меткой вверх.

Кольца должны проворачиваться в канавках свободно без заеданий.

Располагаем кольца следующим образом:

- замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца;

- замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца;

- замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку).

Перед установкой деталей ШПГ смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

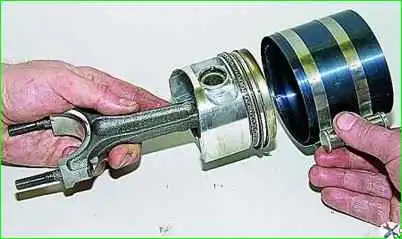

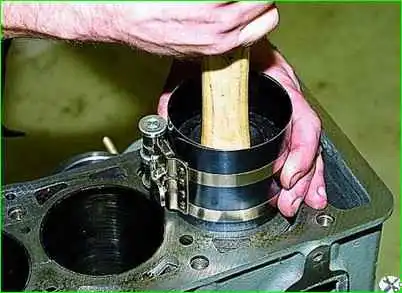

Перед установкой поршня в цилиндр надеваем на поршень регулируемую оправку и, стягивая оправку, сжимаем поршневые кольца.

Устанавливаем поршень с шатуном в цилиндр. Упираясь рукояткой молотка в днище поршня, проталкиваем его в цилиндр.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

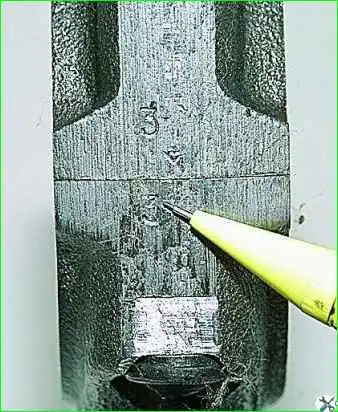

При установке крышки шатуна номер на шатуне и крышке должен совпадать и располагаться с одной стороны шатуна.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

Гайки крепления шатуна затягиваем моментом 43,32-53,51 Нм (4,42-5,4 кгс·м)

Дальнейшую сборку проводим в последовательности обратной разборке.

Уплотнительные прокладки и сальники заменяем новыми.

Проверка деталей и сборка двигателя ВАЗ-21213, ВАЗ-21214

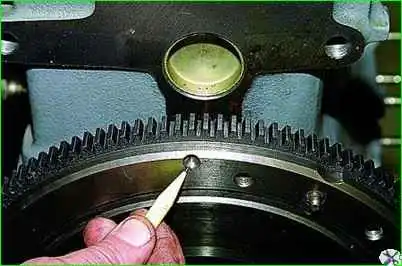

При установке маховика ориентируем его так, чтобы установочная (конусная лунка), расположенная на задней плоскости маховика рядом с зубчатым венцом, располагалась напротив шатунной шейки четвертого цилиндра.
