Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера
Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

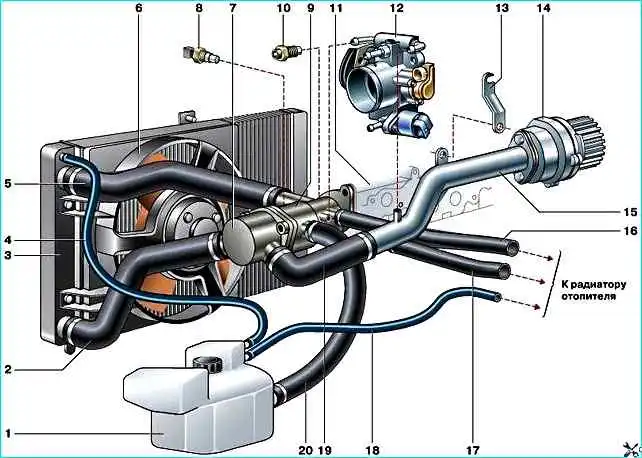

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.
Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху.
Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка.
Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери.
Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.
Электровентилятор включается через реле по сигналу контроллера.
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов.
В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.
Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ.
Корпус насоса алюминиевый.
Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.
Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.
К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник.
В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя.
Насос рекомендуется заменять в сборе.
Перераспределением потоков жидкости управляет термостат.
Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости.
На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор.
При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал.
При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается.
Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.
Замену термостата можно посмотреть в статье – «Снятие и проверка термостата».
Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN».
В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины.
Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.
На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.
Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.
Возможные неисправности системы охлаждения двигателя и способы устранения
Двигатель перегревается
Пониженный уровень охлаждающей жидкости в расширительном бачке - Долейте охлаждающую жидкость
Неисправен термостат (клапан завис в закрытом положении) - Замените термостат
Неисправен водяной насос - Проверьте насос и в случае неисправности замените
Сердцевина радиатора засорена грязью и насекомыми - Промойте снаружи сердцевину радиатора
Трубки радиатора, шланги и рубашка охлаждения двигателя засорены накипью и илистыми отложениями - Промойте систему охлаждения и заполните свежей охлаждающей жидкостью
Электровентилятор не включается из-за обрыва электрической цепи датчика, выхода из строя датчика, реле или электродвигателя вентилятора - Проверьте и восстановите электрические цепи. При необходимости замените датчик, реле или электровентилятор в сборе
Повреждение клапана в пробке расширительного бачка (постоянно открыт, из-за чего система находится под атмосферным давлением) - Замените пробку расширительного бачка
Двигатель перегревается, из отопителя поступает холодный воздух
Чрезмерное снижение уровня охлаждающей жидкости из-за утечки или повреждения прокладки головки блока цилиндров, вызывающее образование паровых пробок в водяной рубашке двигателя - Устраните утечку охлаждающей жидкости. Замените поврежденную прокладку головки блока цилиндров
Двигатель долго не прогревается до рабочей температуры, тепловой режим во время движения нестабилен
Неисправен термостат (клапан завис в открытом положении) - Замените термостат (смотрим статью – «Замена и проверка термостата»)
Постоянное снижение уровня охлаждающей жидкости в расширительном бачке
Негерметичен радиатор - Замените радиатор
Негерметичен расширительный бачок - Замените расширительный бачок
Утечки охлаждающей жидкости через негерметичные соединения патрубков и шлангов - Подтяните хомуты крепления шлангов
Повреждено уплотнение водяного насоса - Замените водяной насос
Повреждена уплотнительная прокладка корпуса водяного насоса - Замените уплотнительную прокладку
Недостаточно затянуты болты крепления головки блока цилиндров (во время длительной стоянки на холодном двигателе появляется течь охлаждающей жидкости в стыке между головкой и блоком цилиндров; кроме того, возможно появление следов охлаждающей жидкости в моторном масле) - Затяните болты крепления головки блока цилиндров необходимым моментом
Негерметичен радиатор отопителя - Замените радиатор отопителя
