Схема соединений системы управления двигателем ВАЗ-21114
С распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7)
Детали:

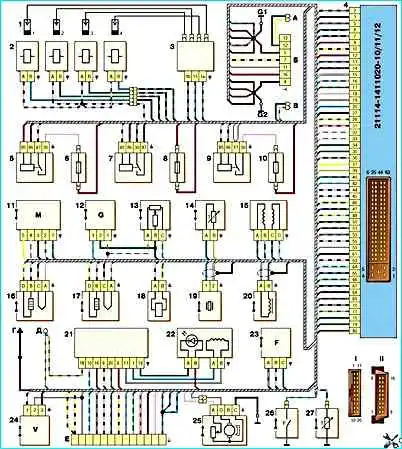

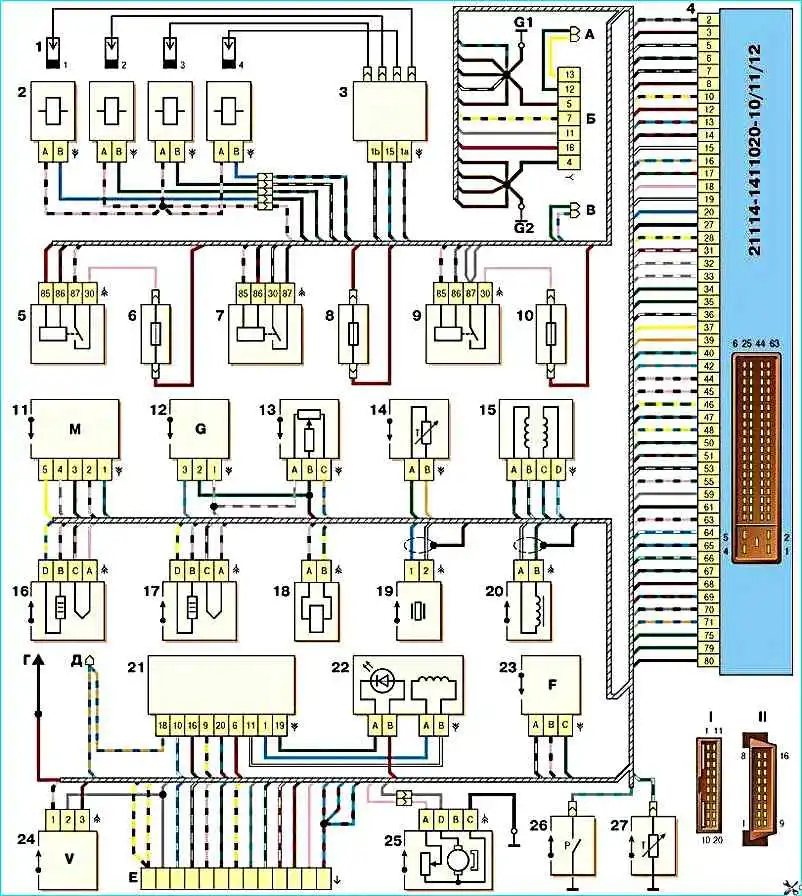

Схема соединений системы управления двигателем ВАЗ-21114 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 – катушки зажигания; 2 – форсунки; 3 – контроллер; 4 – главное реле; 5 – предохранитель, соединенный с главным реле 6 – реле электровентилятора системы охлаждения; 7 – предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 – реле электрического топливного насоса; 9 – предохранитель, соединенный с реле электрического топливного насоса; 10 – датчик массового расхода и температуры воздуха; 11 – датчик неровной дороги; 12 – датчик положения дроссельной заслонки; 13 – датчик температуры охлаждающей жидкости; 14 – регулятор холостого хода; 15 – управляющий датчик кислорода; 16 – диагностический датчик кислорода; 17 – электромагнитный клапан продувки адсорбера; 18 – датчик детонации; 19 – датчик положения коленчатого вала 20 – блок управления иммобилайзера; 21 – индикатор состояния иммобилайзера; 22 – датчик фаз 23 – датчик скорости автомобиля; 24 – модуль электрического топливного насоса с датчиком уровня топлива; 25 – датчик контрольной лампы давления масла; 26 – датчик указателя температуры охлаждающей жидкости; А – колодка, присоединяемая к жгуту проводов салонной группы АБС Б – колодка диагностики; В – колодка, присоединяемая к жгуту проводов кондиционера; Г – к выводу "+" аккумуляторной батареи; Д – к колодке жгута проводов боковых дверей; Е – колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 – точки заземления; I – порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II – порядок условной нумерации контактов в колодке диагностики
