В статье рассмотрим разборку генератора автомобиля
Особенности и неисправности генератора можно посмотреть в статье – «Особенности конструкции генератора автомобиля ВАЗ-2110».
Снятие и проверку генератора можно посмотреть в статье – «Снятие и проверка генератора автомобиля ВАЗ-2110»

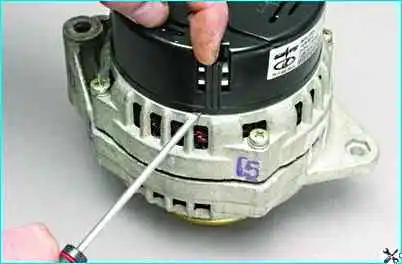

Отжимаем три защелки кожуха, и поддеваем его отверткой

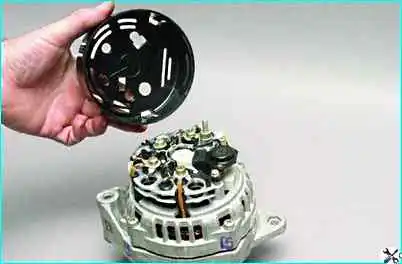

Снимаем пластмассовый кожух
Крестообразной отверткой отворачиваем два винта крепления регулятора напряжения
Вынимаем регулятор напряжения со щеткодержателем

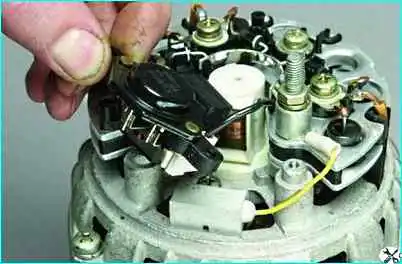

Отсоединяем провод от регулятора и снимаем регулятор напряжения со щеткодержателем
Ключом на 10 отворачиваем гайку вывода «В+»

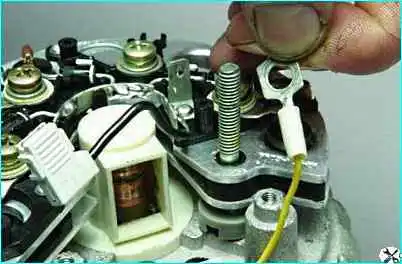

Снимаем пружинную шайбу и втулку, снимаем с контактного болта наконечник провода конденсатора

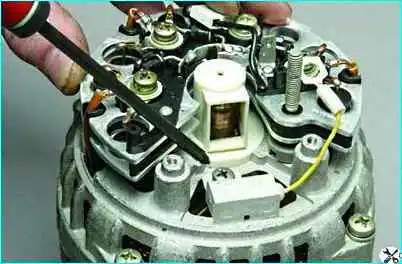

Отворачиваем крестообразной отверткой винт

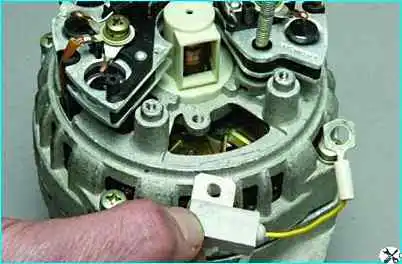

Снимаем конденсатор

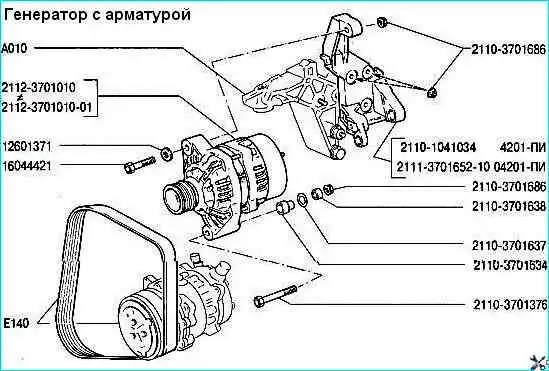

Эти работы можно выполнить, не снимая генератор с автомобиля. Детали крепления генератора по каталогу
Для дальнейшей разборки генератора желательно пометить взаимное положение частей перед разъединением.

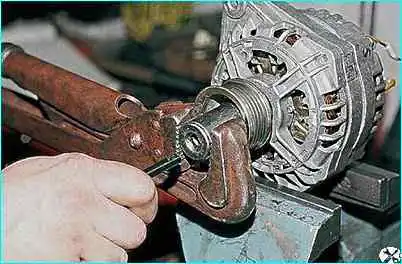

Через отверстие в головке на 21 вставляем шестигранник на 8 и отворачиваем гайку крепления шкива.

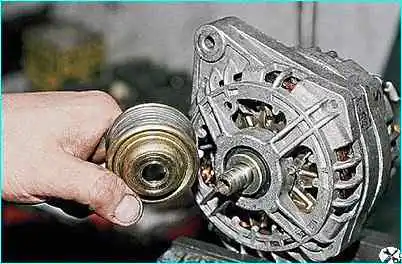

Снимаем шкив генератора
Снимаем шайбу
Крестообразной отверткой отворачиваем четыре винта, которые стягивают крышки генератора

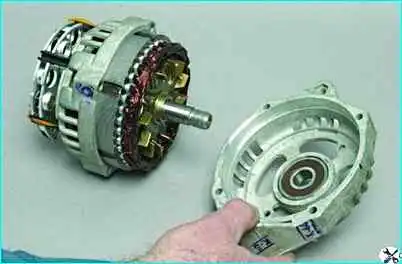

Аккуратно снимаем переднюю крышку

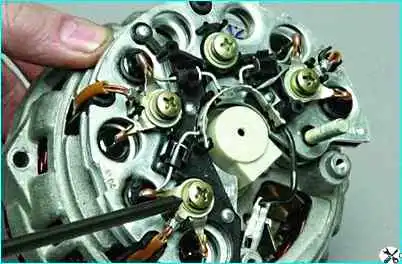

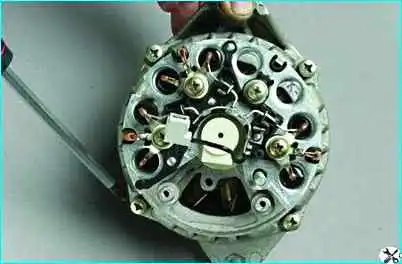

Крестообразной отверткой отворачиваем три винта крепления концов обмотки статора.

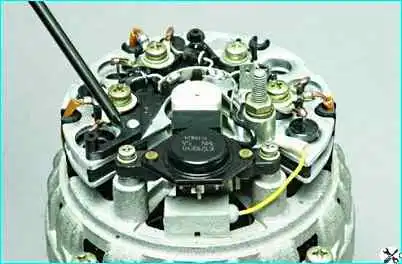

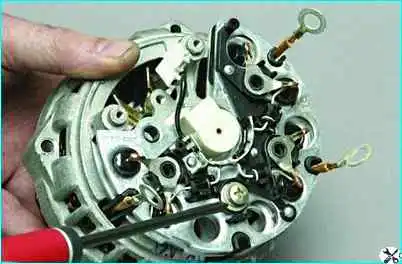

Отворачиваем винт крепления выпрямительного блока

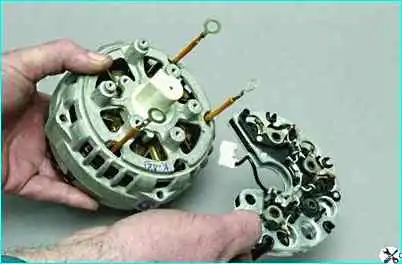

Снимаем выпрямительный блок, учитывая что при этом выпадает контактный болт

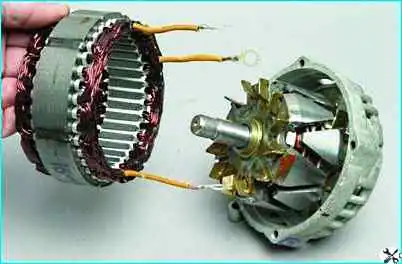

Вынимаем статор

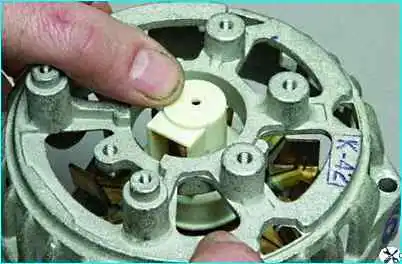

Надавливаем пальцем на пластмассовую втулку

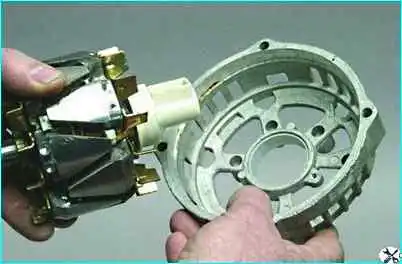

Выталкиваем ее вместе с ротором из задней крышки

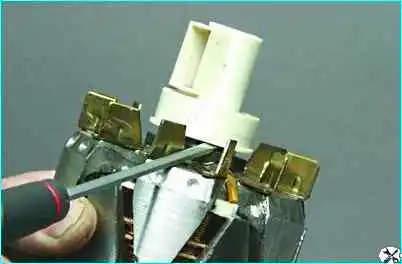

Поддеваем отверткой пластмассовую втулку

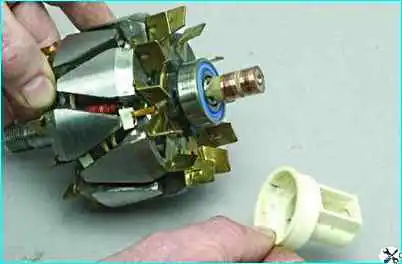

Снимаем пластмассовую втулку с заднего подшипника

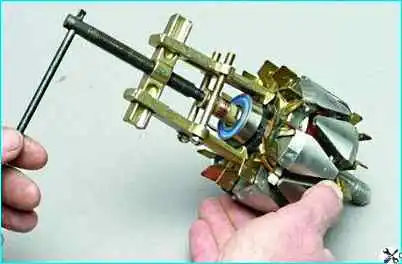

С помощью двухзахватного съемника, спрессовываем подшипник с вала ротора
Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус.
Сборку генератора выполняем в обратной последовательности.
Для установки заднего подшипника на вал ротора опираем передний конец вала о деревянный брусок и напрессовываем подшипник на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу подшипника.
Натяжку ремня можно посмотреть в статье – «Замена ремня привода генератора автомобиля ВАЗ-2110».
