Отсоединяем "минусовой" провод от аккумулятора

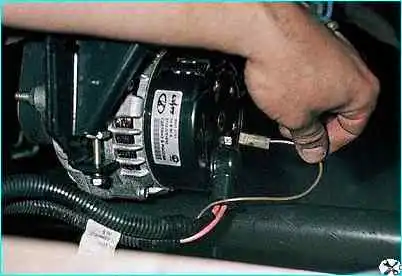

Отсоединяем провод возбуждения генератора

 Снятие и проверка генератора автомобиля ВАЗ-2110Снятие и проверка генератора автомобиля ВАЗ-2110

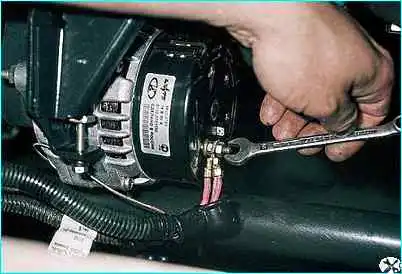

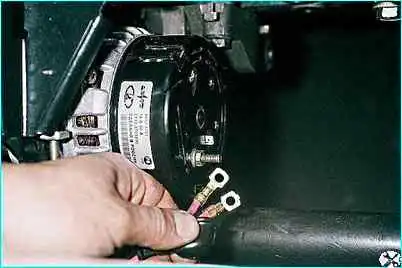

Ключом на 10 отворачиваем гайку крепления проводов к выводу "В+" и снимаем их.

Снятие и проверка генератора автомобиля ВАЗ-2110

Снятие и проверка генератора автомобиля ВАЗ-2110

Снимаем ремень генератора, отворачиваем регулировочный болт генератора и отворачиваем фиксирующую гайку.

Замену ремня можно посмотреть в статье – «Замена ремня привода генератора автомобиля ВАЗ-2110».

Снятие и проверка генератора автомобиля ВАЗ-2110

Снятие и проверка генератора автомобиля ВАЗ-2110

Вынимаем натяжную планку.

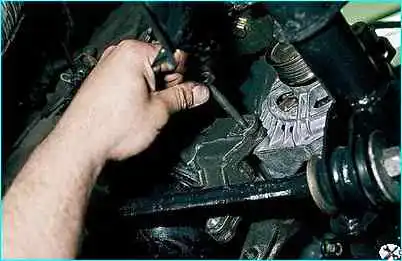

Ключом на 13 отворачиваем гайку нижнего крепления генератора

Снятие и проверка генератора автомобиля ВАЗ-2110

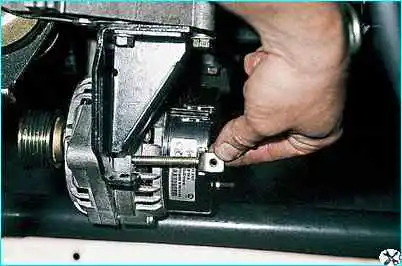

Вынимаем болт

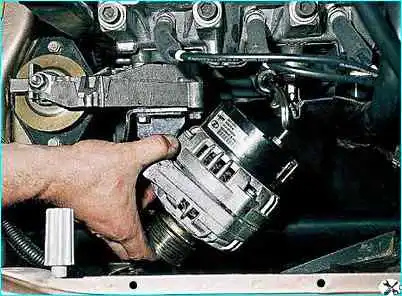

Снимаем генератор

Проверка генератора

Проверка обмотки возбуждения ротора

Обмотку возбуждения можно проверить не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе со щеткодержателем.

Снятие и проверка генератора автомобиля ВАЗ-2110

Зачистив при необходимости шлифовальной шкуркой контактные кольца, омметром или контрольной лампой проверяют, нет ли обрыва в обмотке возбуждения и не замыкается ли она с массой.

Проверка статора

Статор проверяется отдельно, после снятия выпрямительного блока.

В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора и не замыкаются ли ее витки на «массу».

Изоляция проводов обмотки должна быть без следов перегрева, который происходит при коротком замыкании в вентилях выпрямительного блока.

Статор с такой поврежденной обмоткой замените.

Наконец, после разборки генератора необходимо проверить специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.

Проверка вентилей выпрямительного блока

 Исправный вентиль пропускает ток только в одном направлении. Неисправный — может либо вообще не пропускать ток (обрыв цепи), или пропускать ток в обоих направлениях (короткое замыкание).

В случае повреждения одного из вентилей выпрямителя необходимо заменять целиком выпрямительный блок.

Снятие и проверка генератора автомобиля ВАЗ-2110

Короткое замыкание вентилей выпрямительного блока можно проверить не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора и сняв кожух с задней крышки генератора.

Также отсоединяется провод от вывода D+ регулятора напряжения.

Проверить можно омметром или с помощью лампы (1–5 Вт, 12 В) и аккумуляторной батареи, как показано на рисунке 8.

С целью упрощения крепления деталей выпрямителя три вентиля (с красной меткой) создают на корпусе "плюс" выпрямленного напряжения.

Эти вентили "положительные" и они запрессованы в одну пластину выпрямительного блока, соединенную с выводом "B+" генератора.

Другие три вентиля ("отрицательные" с черной меткой) имеют на корпусе "минус" выпрямленного напряжения.

Они запрессованы в другую пластину выпрямительного блока, соединенную с массой.

Сначала проверьте, нет ли замыкания одновременно в "положительных" и "отрицательных" вентилях.

Для этого "плюс" батареи через лампу подсоедините к зажиму B+ генератора, а «минус» к корпусу генератора (рис. 8, I). Если лампа горит, то "отрицательные" и "положительные" вентили имеют короткое замыкание.

Для проверки короткого замыкания в "положительных" вентилях "плюс" батареи через лампу соедините с зажимом B+ генератора, а «минус» – с одним из фазных выводов обмотки статора (рис. 8, II).

Горение лампы укажет на короткое замыкание одного или нескольких положительных вентилей.

Короткое замыкание "отрицательных" вентилей можно проверить, соединив плюс батареи через лампу с одним из фазных выводов обмотки статора, а «минус» с корпусом генератора (рис. 8, III).

Горение лампы означает короткое замыкание в одном или нескольких отрицательных вентилях.

Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора.

Однако такая неисправность встречается значительно реже, чем короткое замыкание вентилей.

Обрыв в вентилях без разборки генератора можно обнаружить либо осциллографом, либо при проверке генератора на стенде по значительному снижению (на 20–30%) величины отдаваемого тока по сравнению с номинальным.

Если обмотки, дополнительные диоды и регулятор напряжения генератора исправны, а в вентилях нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в вентилях.

Проверка дополнительных диодов

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме, приведенной на рис. 9.

Так же как и для проверки вентилей выпрямительного блока, при этом необходимо отсоединить провода от аккумуляторной батареи и генератора, снять защитный кожух генератора и отсоединить провод от вывода "D+" регулятора напряжения. "Плюс" батареи через лампу (1–3 Вт, 12 В) присоедините к выводу "D" генератора, а "минус" к одному из фазных выводов обмотки статора. Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание.

Найти поврежденный диод можно только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Обрыв в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере "D", а также по низкому напряжению (ниже 14 В) на штекере "D" при средней частоте вращения ротора генератора.

Проверка регулятора напряжения

Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

Проверка на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 в класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «В+» и массой генератора.

Напряжение должно находиться в пределах 13,2–14,7 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора

 Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рис. 10.

Снятие и проверка генератора автомобиля ВАЗ-2110

Между щетками включите лампу 1–3 Вт, 12 В. К выводам D+ и "масса" регулятора присоедините источник питания сначала напряжением 12 в, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения.

Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам D+ и DF регулятора напряжения.

Проверка конденсатора

Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему.

Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе.

Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1–10 МОм).

Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ ±20%.
