Восьмиклапанный двигатель ВАЗ-21114 и шестнадцатиклапанный двигатель ВАЗ-21124 созданы на базе двигателей ВАЗ-2111 и ВАЗ-2112 и отличаются от них прежде всего рабочим объемом, увеличенным до 1,6 л
Прирост рабочего объема достигнут за счет увеличения высоты блока цилиндров на 2,3 мм при тех же размерах шатунно-поршневой группы (высота от оси коленчатого вала до верхней плоскости блока увеличена до 197,0–197,1 мм).
Как и блоки цилиндров двигателей ВАЗ-2111 и ВАЗ-2112, блоки цилиндров двигателей ВАЗ-21114 и ВАЗ-21124 различаются отверстиями с резьбой под винты крепления головки блока: в блоке ВАЗ-21114 выполнены отверстия с резьбой М12 x 1,25 мм, а в блоке ВАЗ-21124 – отверстия с резьбой М10 x 1,25 мм.
Коленчатые валы двигателей ВАЗ-21114 и ВАЗ-21124 одинаковы.
По сравнению с коленчатыми валами двигателей предыдущих моделей они имеют увеличенный на 2,3 мм радиус кривошипа, обеспечивающий ход поршня 75,6 мм.
Остальные параметры коленчатых валов нового образца остались прежними. Отличить их можно по маркировке.

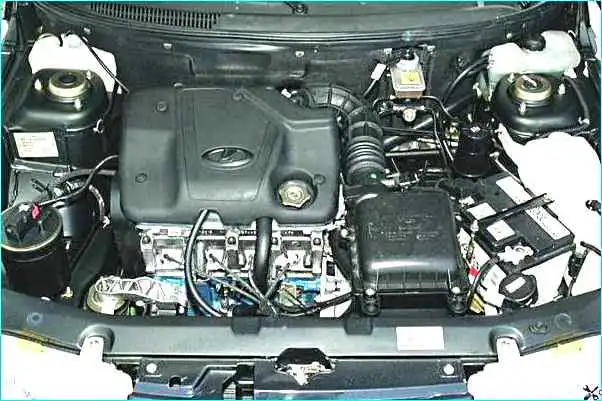

Двигатель ВАЗ-21114 со снятой крышкой и ВАЗ-21124 со снятой крышкой

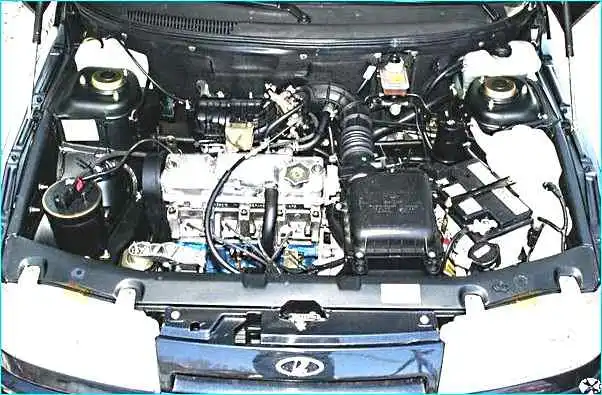

Моторный отсек автомобиля ВАЗ-21112 с восьмиклапанным двигателем рабочим объемом 1,6 л

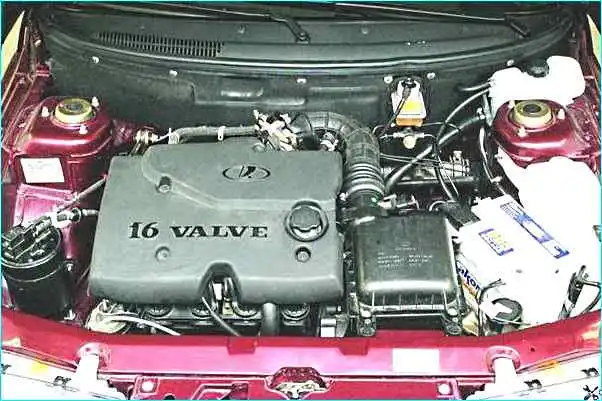

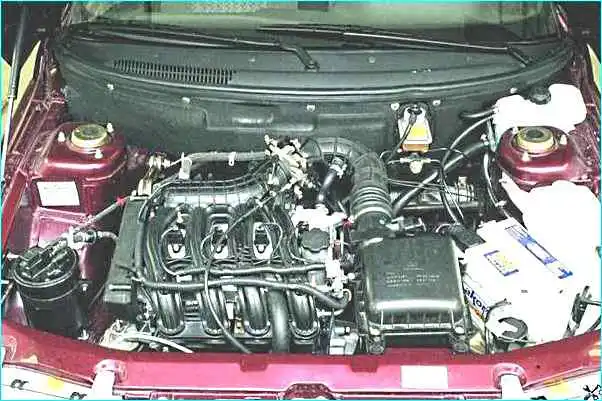

Моторный отсек автомобиля ВАЗ-21104 с шестнадцатиклапанным двигателем рабочим объемом 1,6 л

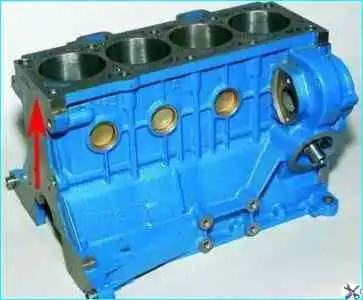

Блок цилиндров нового образца.
Маркировка осталась на прежнем месте (показано стрелкой)

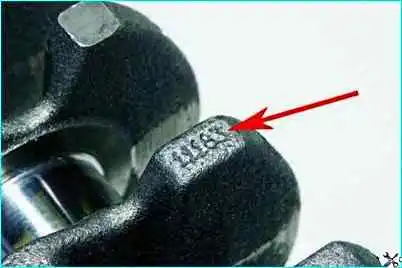

Маркировка коленчатого вала для двигателей ВАЗ-21114 и ВАЗ-21124: на противовесе отлиты цифры "11183" (показаны стрелкой)

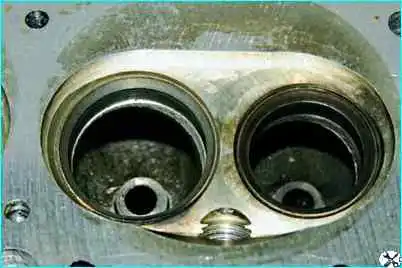

Головка блока цилиндров двигателя ВАЗ-21114 отличается увеличенной камерой сгорания (длина 81 мм, ширина 50 мм)

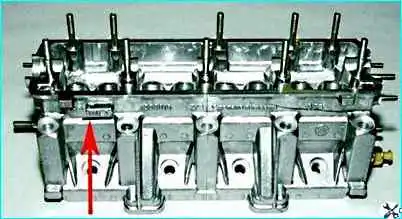

Отличить головку блока цилиндров двигателя ВАЗ-21114 можно по номеру "11183" на приливе (показан стрелкой)

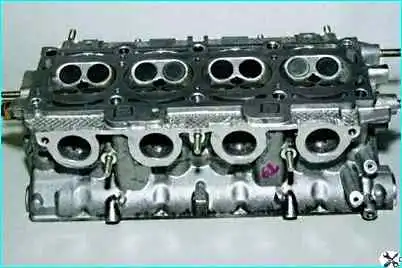

Головка блока цилиндров двигателя ВАЗ-21124 отличается от головки блока цилиндров двигателя ВАЗ-2112 только увеличенной площадью фланцев под впускной трубопровод, поэтому ее можно установить и на двигатель ВАЗ-2112 (но не наоборот)
Поршни двигателя ВАЗ-21114 идентичны поршням двигателя ВАЗ-2111.

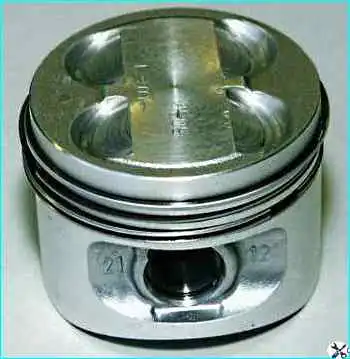

На двигатель ВАЗ-21124 устанавливаются поршни с лунками в днище под тарелки клапанов, увеличенными в глубину до 6,5 мм
Лунки практически предотвращают возможность соударения клапанов и поршней при обрыве ремня привода газораспределительного механизма (ГРМ).

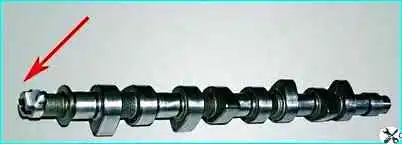

В отличие от двигателя ВАЗ-2111 с попарно-параллельным впрыском топлива (за каждый рабочий цикл форсунки открываются дважды) на двигателе ВАЗ-21114 применен фазированный впрыск поэтому на новой модели двигателя применен распределительный вал со специальным штифтом, предназначенным для работы датчика фаз (штифт показан стрелкой)
Распределительные валы шестнадцатиклапанного двигателя остались без изменений.

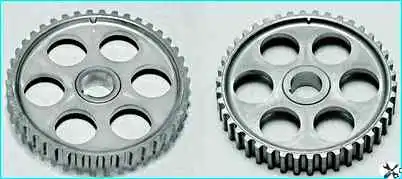

Шкив распределительного вала двигателя ВАЗ-21114 (справа) отличается от шкива двигателя ВАЗ-2111 (слева) смещенной на два градуса меткой для установки фаз газораспределения
Метки на зубчатых шкивах двигателя ВАЗ-21124 также смещены на два градуса относительно расположения меток на зубчатых шкивах двигателя ВАЗ-2112.
Крышка головки блока цилиндров двигателя ВАЗ-21124 не имеет площадки для крепления модуля зажигания, и в ней выполнены резьбовые отверстия для крепления катушек зажигания.
Также на двигателе ВАЗ-21124 применена новая крышка маслозаливной горловины – пластмассовая, с резьбой и резиновым уплотнительным кольцом.

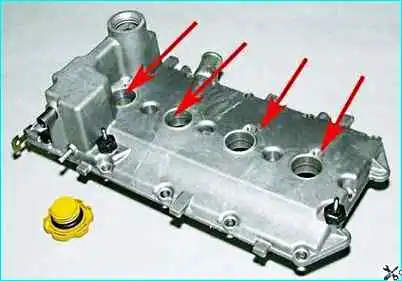

Крышка головки блока цилиндров двигателя ВАЗ-21124. Стрелками показаны отверстия с резьбой для крепления индивидуальных катушек зажигания для каждого цилиндра

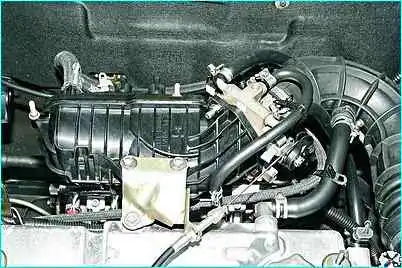

Ресивер двигателя ВАЗ-21114 отличается от ресивера двигателя ВАЗ-2111 формой и выполнен из пластмассы
При этом крепление ресивера к впускной трубе и дроссельного узла к ресиверу аналогичны креплениям ресивера двигателя ВАЗ-2111. Уплотнены соединения резиновыми прокладками.
На двигателе ВАЗ-21124 вместо ресивера и впускного коллектора двигателя ВАЗ-2112 устанавливается неразборный впускной трубопровод, также выполненный из пластмассы.
Остальные размеры деталей, устройство, принципы работы и ремонта двигателей ВАЗ-21114 и ВАЗ-21124 аналогичны двигателям ВАЗ-2111 и ВАЗ-2112 (см. Двигатель ВАЗ-2111 и Двигатель ВАЗ-2112).
Отдельные элементы систем охлаждения, питания, управления двигателем и выпуска отработавших газов двигателей ВАЗ-21114 и ВАЗ-21124 имеют новую конструкцию и не взаимозаменяемы с элементами аналогичных систем двигателей ВАЗ-2111 и ВАЗ-2112.
