Демонтаж шатунно-поршневой группы (ШПГ) двигателя на автомобиле ВАЗ-2109

Конструкция моторного отсека автомобилей семейства ВАЗ-2108, -2109 позволяет извлечь шатунно-поршневую группу без каких-либо сложных работ по вывешиванию двигателя

Последовательность операций по демонтажу ШПГ аналогична для всех двигателей.

Снимаем головку блока цилиндров в сборе с коллекторами.

Снимаем поддон картера и маслоприемник.

Замена поршневой на ВАЗ-2109

Головкой «на 14» отворачиваем две гайки крепления крышки шатуна

Замена поршневой на ВАЗ-2109

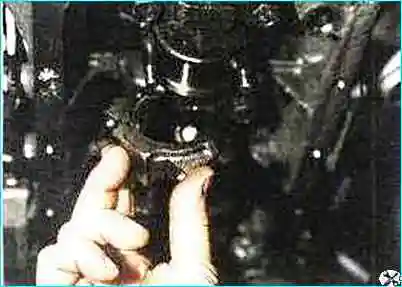

Снимаем крышку

Замена поршневой на ВАЗ-2109

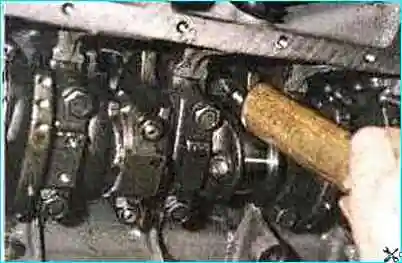

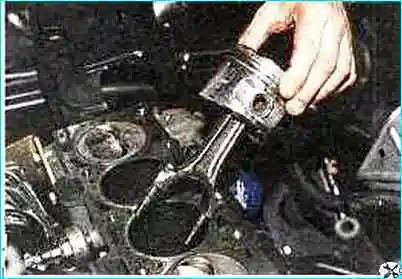

Упираясь деревянной ручкой молотка в разъем нижней головки шатуна, проталкиваем его вверх до выхода поршня из цилиндра и вынимаем поршень с шатуном

Замена поршневой на ВАЗ-2109

Сборку проводим в обратной последовательности
