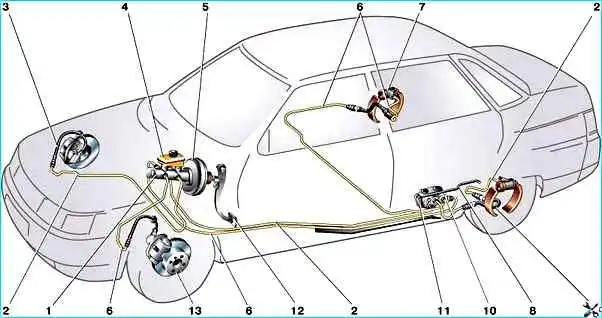

Рабочая тормозная система — гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке
При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.
Тормозные механизмы передних колес 13 — дисковые, с однопоршневой плавающей скобой.
В настоящее время выпускаются тормозные колодки с механическим (акустическим) или электрическим индикатором износа.
На заводе автомобили комплектуются колодками без индикатора износа или с электрическим индикатором (если на автомобиле установлен блок контроля).
Тормозные механизмы задних колес 7 — барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.
Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках.
В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый тормозной бачок 4 с датчиком недостаточного уровня жидкости.
На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками.
В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины и уплотненная медной прокладкой.
Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие левый передний и правый задний тормозные механизмы, а тот, что ближе к заглушке, — правый передний и левый задний.
Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр 20,64 мм).
Уплотнительное кольцо низкого давления — с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.
Вакуумный усилитель 5 расположен между педальным узлом и главным тормозным цилиндром 1 и крепится к кронштейну, который, в свою очередь, закреплен на переднем щите кузова на четырех вварных шпильках.
Усилитель — неразборной конструкции, при выходе из строя его заменяют.
Простейшая проверка исправности усилителя: на автомобиле с заглушённым двигателем несколько раз нажимаем педаль тормоза и, удерживая ее нажатой, запускаем двигатель.
При исправном усилителе после пуска двигателя педаль должна уйти вперед.
Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны негерметичностью шланга подвода разрежения от впускного коллектора.
Педаль тормоза — подвесного типа, закреплена на одной оси с педалью сцепления, вращается в двух пластмассовых втулках, снабжена возвратной пружиной.
Над педалью расположен выключатель стоп-сигнала; его контакты замыкаются при нажатии педали. Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм.
Регулятор давления установлен под полом и крепится двумя болтами к кронштейну в левой задней части кузова.
Передний болт также крепит вильчатый кронштейн рычага привода регулятора давления.
За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора.
С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень.
При нажатии педали тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны рычага.
Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.
При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и, наоборот, с уменьшением нагрузки давление падает.

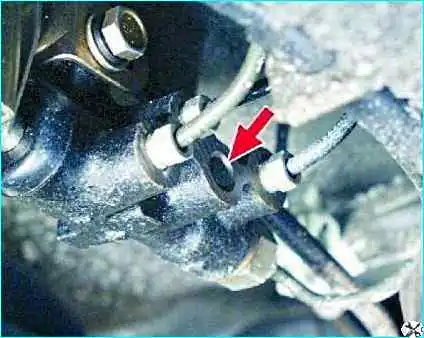

В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.

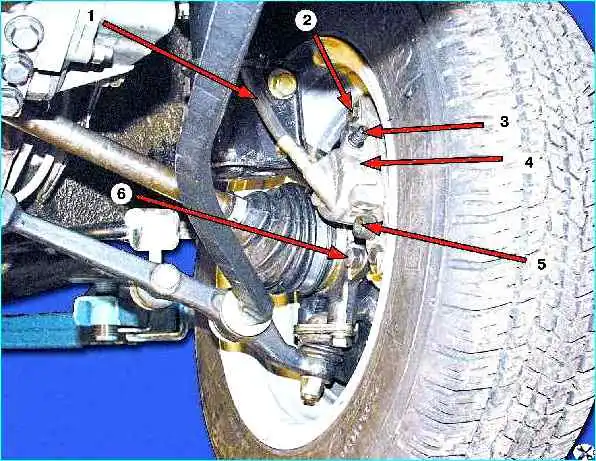

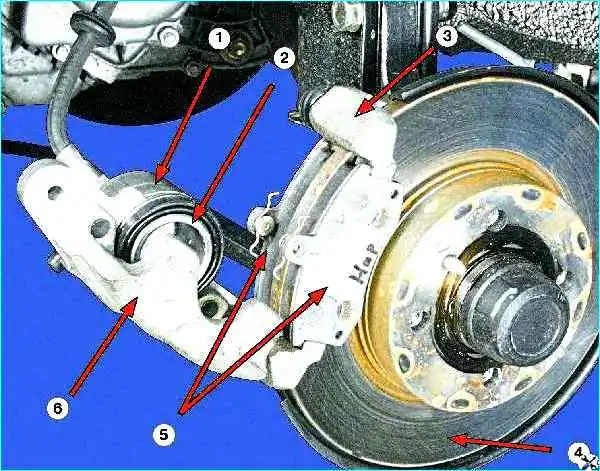

Плавающая скоба переднего тормоза состоит из суппорта и колесного цилиндра, которые стянуты между собой двумя винтами.
Цилиндр крепится двумя болтами к пальцам, установленным в отверстиях направляющей колодок. В эти отверстия закладывается смазка.
Между пальцами и направляющей колодок установлены резиновые защитные чехлы.
К пазам направляющей поджаты пружинами тормозные колодки. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения.
За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.
Тормозные диски — чугунные.
Минимальная толщина диска при износе 10,8 мм, максимально допустимое биение (на наибольшем радиусе) — 0,15 мм.
Задние колесные тормозные цилиндры снабжены устройством для автоматического поддержания зазора между колодками и барабаном.
Его основной элемент — стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25—1,65 мм.
Упорные кольца (по 2 на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок.
При износе тормозных накладок поршни сдвигают упорные кольца на величину износа.
В случае повреждения зеркала цилиндра из-за механических примесей в тормозной жидкости или коррозии (наличие воды в тормозной жидкости) кольца могут «закиснуть» в цилиндре, и один поршень (или даже оба) потеряют подвижность.
В этом случае цилиндры необходимо одновременно заменить (желательно при этом заменить и тормозную жидкость).
При износе задних тормозных барабанов (овальность, биение, задиры) допускается их расточка. При этом внутренний диаметр после расточки не должен превышать 201,5 мм.
Привод стояночной тормозной системы — механический, тросовый, на задние колеса.
Он состоит из рычага, регулировочной тяги, уравнителя, двух тросов, рычага привода колодок и распорной планки.
Ход рычага после регулировки должен составлять 4-5 зубцов сектора, в эксплуатации — не более 8 регулируется перемещением выключателя стоп-сигнала при ослабленных контргайках.
Регулятор давления установлен под полом и крепится двумя болтами к кронштейну в левой задней части кузова.
Передний болт также крепит вильчатый кронштейн рычага привода регулятора давления.
За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора.
С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень.
При нажатии педали тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны рычага.
Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.
При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и, наоборот, с уменьшением нагрузки давление падает.
В корпусе регулятора имеется отверстие, закрытое заглушкой.
Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.
Плавающая скоба переднего тормоза состоит из суппорта и колесного цилиндра, которые стянуты между собой двумя винтами.
Цилиндр крепится двумя болтами к пальцам, установленным в отверстиях направляющей колодок. В эти отверстия закладывается смазка.
Между пальцами и направляющей колодок установлены резиновые защитные чехлы. К пазам направляющей поджаты пружинами тормозные колодки.
В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.
Тормозные диски — чугунные. Минимальная толщина диска при износе 10,8 мм, максимально допустимое биение (на наибольшем радиусе) — 0,15 мм.
Задние колесные тормозные цилиндры снабжены устройством для автоматического поддержания зазора между колодками и барабаном.
Его основной элемент — стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25—1,65 мм.
Упорные кольца (по 2 на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок.
При износе тормозных накладок поршни сдвигают упорные кольца на величину износа.
В случае повреждения зеркала цилиндра из-за механических примесей в тормозной жидкости или коррозии (наличие воды в тормозной жидкости) кольца могут «закиснуть» в цилиндре, и один поршень (или даже оба) потеряют подвижность.
В этом случае цилиндры необходимо одновременно заменить (желательно при этом заменить и тормозную жидкость). При износе задних тормозных барабанов (овальность, биение, задиры) допускается их расточка.
При этом внутренний диаметр после расточки не должен превышать 201,5 мм.
Привод стояночной тормозной системы — механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной тяги, уравнителя, двух тросов, рычага привода колодок и распорной планки.
Ход рычага после регулировки должен составлять 4-5 зубцов сектора, в эксплуатации — не более 8
