Снятие привода переключения передач ВАЗ-2109
Работу проводим на смотровой канаве или подъёмнике

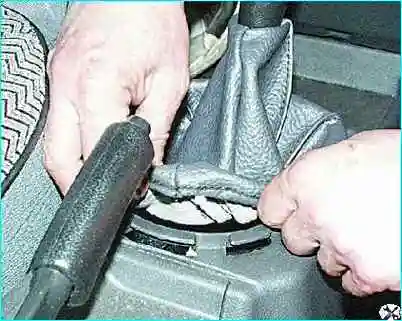

Снимите защитный чехол рычага переключения передач с облицовки туннеля пола.

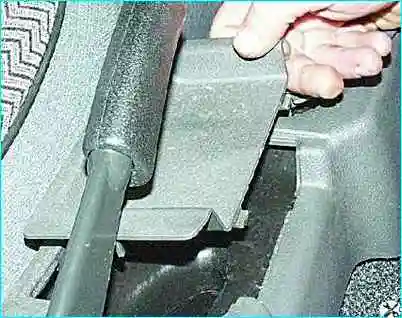

Снимите накладку облицовки туннеля пола.

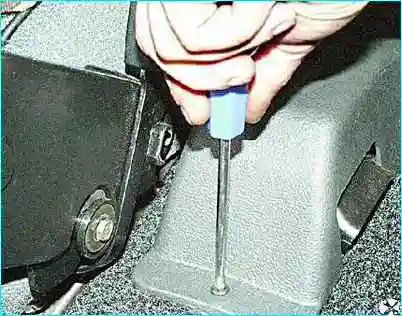

Отверните винт крепления облицовки туннеля пола в задней части.

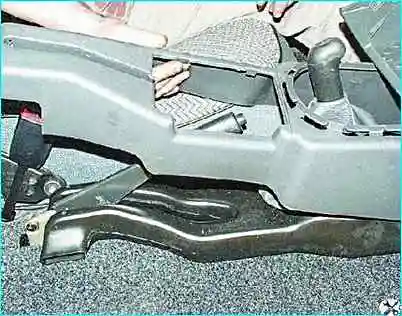

Снимите облицовку туннеля пола, сдвинув ее назад.

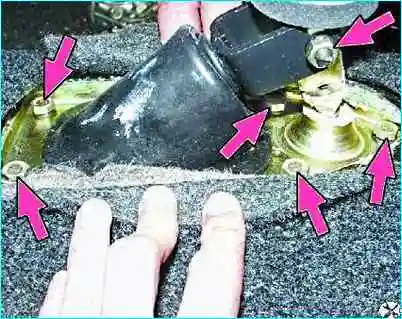

Отверните гайку крепления оси рычага, а затем пять болтов крепления основания рычага к полу.

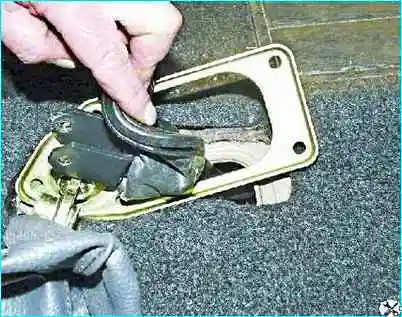

Снимите рычаг с основанием, сняв при этом резиновый защитный чехол с основания.

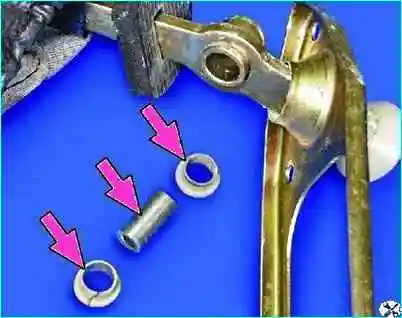

Выньте ось рычага с двумя пластмассовыми втулками.
Если ось свободно болтается во втулках, установленных в рычаг, значит, втулки изношены и их надо заменить.
При установке втулок смажьте их консистентной смазкой.

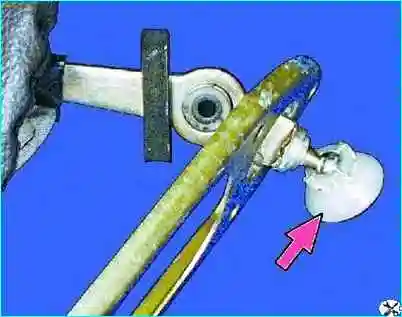

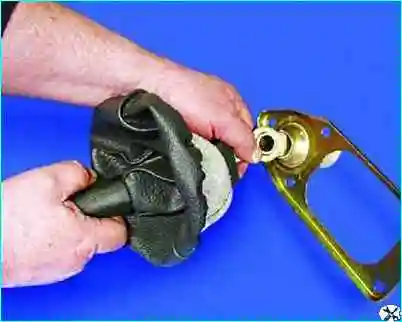

Для замены пластмассовой опоры рычага снимите ее со сферического пальца рычага, заложите в отверстие новой опоры консистентную смазку и наденьте опору на палец
Для замены кожаного чехла снимите рукоятку, стянув ее с рычага.
Установите рычаг переключения передач в обратном порядке.
Все резьбовые соединения затяните моментом 16-26 Нм (1,6-2,6 кгс·м).
Погнутую тягу привода переключения передач нужно заменить или выправить.

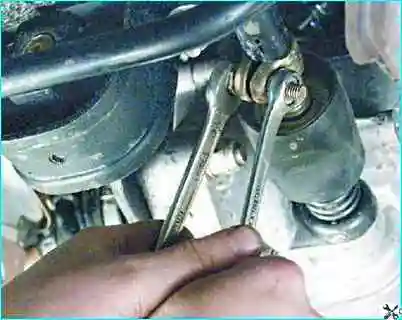

Для замены тяги привода переключения передач снизу автомобиля ослабьте затяжку хомута и отсоедините тягу от наконечника шарнира.

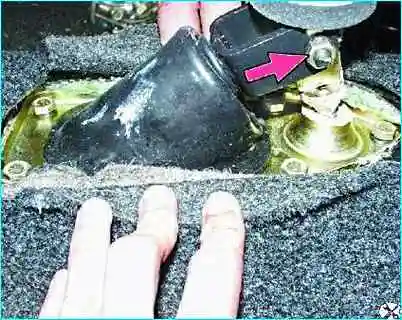

Отверните гайку крепления оси рычага переключения передач и выньте тягу в салон
