Установите колеса в положение движения автомобиля по прямой

Защитный чехол можно заменить, не снимая механизм рулевого управления с автомобиля

Для облегчения установки резиновых подушек смочите их мыльным раствором.

Снятие рулевого механизма

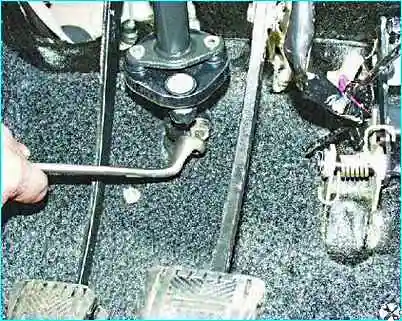

Изнутри салона отверните стяжной болт фланца соединительной муфты вала рулевого управления.

Снятие рулевого механизма

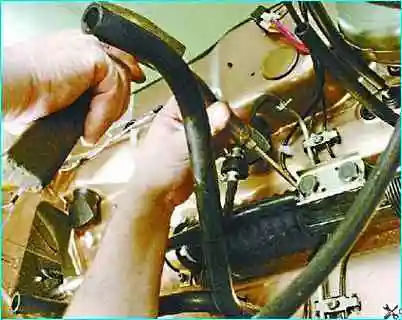

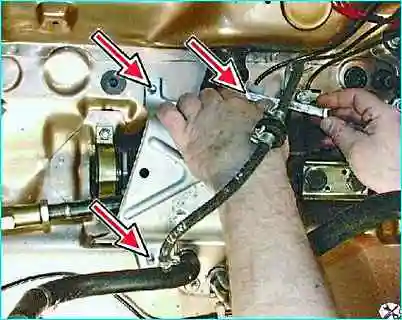

Изнутри моторного отсека отверните три гайки крепления и снимите защитный кожух.

Снятие рулевого механизма

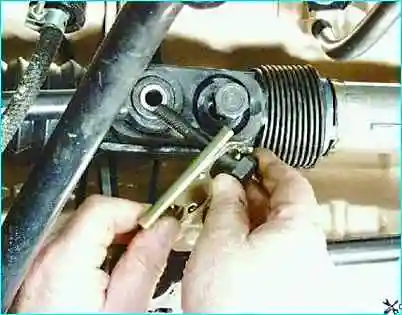

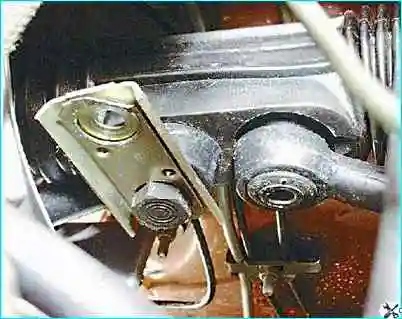

Расконтрите болты крепления обеих рулевых тяг к рулевому механизму, отогнув отверткой концы стопорной пластины.

Снятие рулевого механизма

Ослабьте затяжку обоих болтов, а затем отверните болт крепления рулевой тяги.

Снятие рулевого механизма

Поверните соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма.

Снятие рулевого механизма

Отсоедините рулевую тягу от механизма рулевого управления.

Снятие рулевого механизма

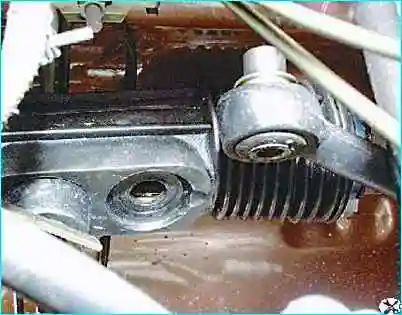

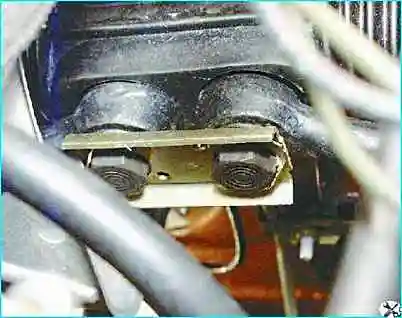

Заверните болт крепления тяги в механизм, чтобы не сместилась рейка.

Снятие рулевого механизма

Отверните другой болт крепления и отсоедините вторую тягу.

Заверните болт.

Снятие рулевого механизма

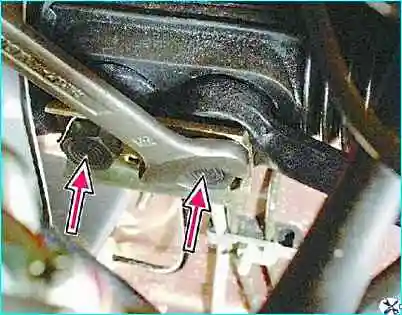

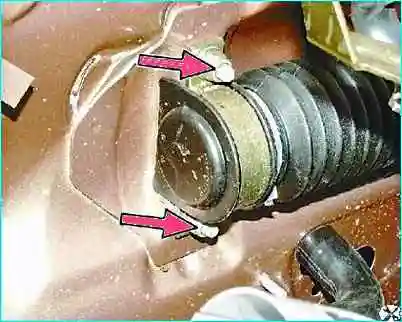

Отверните по две гайки крепления механизма рулевого управления с обеих сторон и отсоедините вал приводной шестерни механизма от вала рулевого управления.

Снятие рулевого механизма

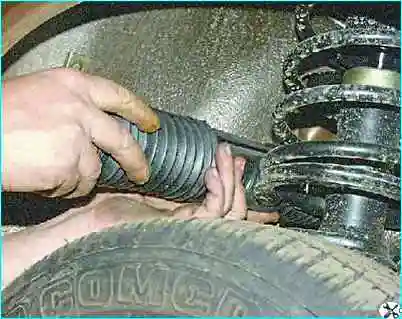

Выньте механизм рулевого управления через отверстие под рулевую тягу в нише правого колеса.

Снятие рулевого механизма

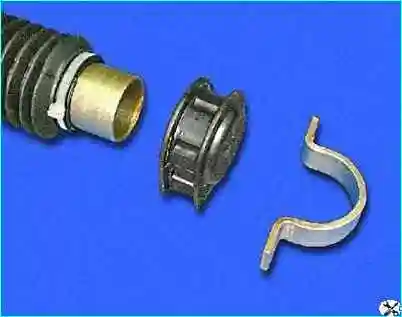

Замените порванные, потрескавшиеся или потерявшие упругость подушки и защитный чехол.

Снятие рулевого механизма

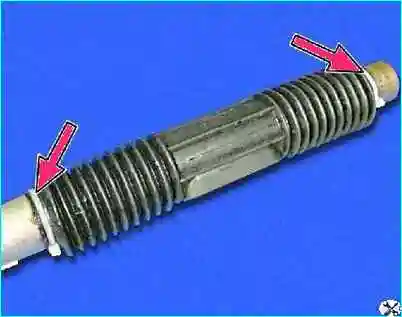

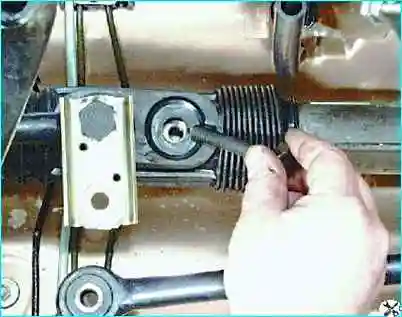

Для замены защитного чехла перекусите пластмассовые хомуты (они одноразовые).

Снятие рулевого механизма

Установите механизм рулевого управления в порядке, обратном снятию.

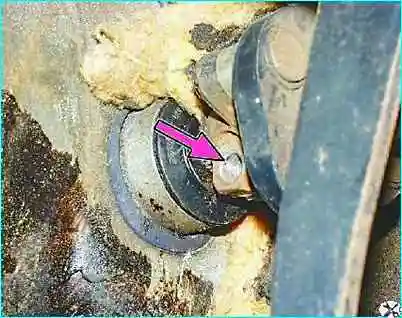

Перед установкой убедитесь, что лыска на валу приводной шестерни механизма рулевого управления и отверстие под стяжной болт на валу совпадают.

Снятие рулевого механизма

После установки не забудьте законтрить болты крепления тяг, загнув концы стопорной пластины
