Диагностика системы кондиционирования автомобиля Лада Ларгус

В данной статье описана процедура диагностики, применяемая для системы кондиционирования воздуха автомобиля LADA LARGUS

Необходимое диагностическое оборудование и приборы:

• - диагностический прибор ДСТ-12 (прошивка RF90);
• - мультиметр;
• - универсальная контактная плата.

Общие указания при проведении диагностики

Для диагностики системы кондиционирования необходимо подключить диагностический прибор, включить «зажигание» и выполнить необходимые операции (проверка наличия неисправностей, контроль соответствия данных, передаваемых контроллером) касающиеся системы кондиционирования воздуха, согласно требованиям ТИ 3100.25100.12041 « Диагностика ЭСУД автомобиля LADA LARGUS».

Алгоритм поиска неисправностей (АПН)

Если при проверке с помощью диагностического прибора неисправностей не выявлено, но неисправность сохраняется, то для устранения неисправности следует использовать соответствующую АПН.

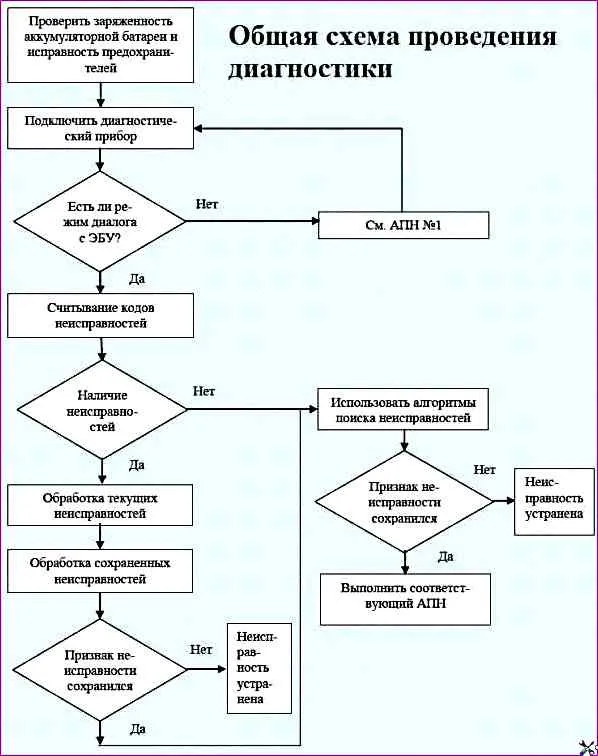

Общая схема выполнения диагностики приведена на рисунке 1 в виде блок-схемы.

Проверка электропроводки

Трудности при диагностике

При разъединении разъемов и/или перемещении жгутов проводов причина неисправности может быть мгновенно устранена.

Измерения напряжения, сопротивления и сопротивления изоляции обычно дают правильные значения измеряемых величин, особенно, если в момент проверки неисправность не является присутствующей (является запомненной).

Визуальная проверка

Отыскать следы повреждений в моторном отсеке и салоне.

Тщательно проверить защитные кожухи, целостность изоляции и правильность прокладки жгутов проводов.

Отыскать следы окисления.

Проверка на ощупь

При шевелении и скручивании жгутов проводов следует использовать диагностический прибор, чтобы установить момент перехода неисправности из состояния «сохраненная» в состояние «текущая».

Убедится, что разъемы надежно зафиксированы.

Слегка «пошевелить» разъемы.

Скрутить жгут проводов.

Если произошло изменение состояния неисправности, попытаться установить ее причину.

Проверка отдельных элементов

Разъединить разъемы и проверить состояние зажимов и контактов, а также их обжатие (на изоляции не должно быть следов обжатия).

Проверить, что зажимы и контакты надежно зафиксированы в гнездах разъема.

Убедиться, что при соединении разъема зажимы и контакты не выдавливаются.

Проверить контактное нажатие зажимов с помощью контактного вывода подходящего типа.

Проверка сопротивления

Сначала проверить целостность всей цепи, затем по отдельным участкам. Определить, нет ли замыкания на "массу", на + 12 В или с другим проводом.

При обнаружении неисправности, устранить ее или заменить электропроводку.

Алгоритмы поиска неисправностей:

- Неисправности, обнаруженные при работе системы кондиционирования воздуха - Номер АПН

Нет связи с ЭБУ ЭСУД - АПН 1

Нет охлаждения - АПН 2

Недостаточное охлаждение - АПН 3

Повышенный шум компрессора - АПН 4

Высокое давление нагнетания - АПН 5

Низкое давление нагнетания - АПН 6

Перед началом поиска неисправностей необходимо с помощью диагностического прибора произвести проверку ЭБУ ЭСУД согласно требованиям

ТИ 3100.25100.12041 "Диагностика ЭСУД автомобиля LADA LARGUS" на наличие кодов неисправностей, относящихся к работе системы кондиционирования.

Расшифровка

АПН 1 - Нет связи с ЭБУ ЭСУД

Диагностические указания отсутствуют

Убедиться в том, что причиной данной неисправности не является диагностический прибор, проверив его при установке связи обмена с ЭБУ на другом автомобиле.

Если прибор не является причиной данной неисправности, но режим диалога не устанавливается ни с каким другим ЭБУ того же самого автомобиля, возможно, возможной причиной является неисправность одного из ЭБУ, который нарушает работу диагностической

К-линии

Последовательно разъединить разъемы ЭБУ, чтобы установить, какой из них неисправен.

При необходимости устранить неисправность.

Проверить напряжение аккумуляторной батареи и выполнить необходимые работы для получения надлежащего напряжения (9,5 В < напряжение аккумуляторной батареи < 17,5 В).

Проверить наличие напряжения 12 В на контакте "16" диагностического разъема.

При необходимости устранить неисправность в цепи до предохранителя.

Проверить наличие "массы" на контактах "4" и "5" диагностического разъема.

При необходимости устранить неисправность.

При помощи универсальной контактной платы проверить отсутствие обрыва и короткого замыкания в цепях:

• - ЭБУ ЭСУД, контакт "28" - "масса";
• - ЭБУ ЭСУД, контакт "33" - "масса";
• - ЭБУ ЭСУД, контакт "3" - "масса";
• - ЭБУ ЭСУД, контакт "56" - контакт "7" диагностического разъема;
• - ЭБУ ЭСУД, контакт "26" - контакт "15" диагностического разъема;
• - ЭБУ ЭСУД, контакт "29" - предохранитель;
• - ЭБУ ЭСУД, контакт "30" – предохранитель.

При необходимости устранить неисправность.

После устранения неисправности выполнить проверку системы с помощью диагностического прибора.

АПН 2 - Нет охлаждения

Диагностические указания

Выполнять после полной проверки системы кондиционирования с помощью диагностического прибора.

1. Не работает вентилятор отопителя

Убедиться в работоспособности вентилятора отопителя:

• - проверить исправность предохранителей F36 и F39;
• - проверить исправность добавочного резистора;
• - проверить исправность электропроводки;
• - проверить исправность блока управления отоплением, кондиционированием и вентиляцией.

При необходимости устранить неисправности, заменить неисправные элементы.

2. Не работает компрессор

Проверить исправность предохранителя F01;

Проверить отсутствие обрыва и короткого замыкания в цепях:

• - блок управления отоплением, кондиционированием и вентиляцией, контакт "5" – контакт "46" ЭБУ ЭСУД;
• - предохранитель F01, контакт "S" – контакт "B3" реле компрессора кондиционера;
• - реле компрессора кондиционера, контакт "B5" – контакт "1" электромагнитной муфты кондиционера;
• - реле компрессора кондиционера, контакт "B2" – контакт "10" ЭБУ ЭСУД;
• - реле компрессора кондиционера, контакт "B1" – контакт "A5" реле исполнительных устройств;

При необходимости устранить неисправности.

Проверить исправность электромагнитной муфты компрессора.

При необходимости заменить компрессор.

3. Недостаточное количество хладагента в системе

Убедиться в достаточном количестве хладагента в системе кондиционирования:

• - проверить уровень заправки хладагента;
• - убедиться в отсутствии утечек хладагента.

При необходимости устранить утечки хладагента, восстановить уровень хладагента.

АПН 3 - Недостаточное охлаждение

Диагностические указания

Выполнять после полной проверки системы кондиционирования с помощью диагностического прибора.

1. Загрязнение воздушного фильтра вентиляции салона

Убедиться в отсутствии загрязнений на поверхности воздушного фильтра вентиляции салона.

При необходимости очистить или заменить фильтр вентиляции салона.

2. Не работает вентилятор отопителя

Убедиться в работоспособности вентилятора отопителя:

• - проверить исправность предохранителей F36 и F39;
• - проверить исправность добавочного резистора;
• - проверить исправность электропроводки;
• - проверить исправность блока управления отоплением, кондиционированием и вентиляцией.

При необходимости устранить неисправности, заменить неисправные элементы.

3. Проскальзывание ремня привода вспомогательных агрегатов

Убедиться в отсутствии проскальзывания ремня привода вспомогательных агрегатов.

При необходимости заменить ремень привода вспомогательных агрегатов.

4. Загрязнение конденсатора

Убедиться в отсутствии загрязнений на поверхности конденсатора.

При необходимости очистить конденсатор.

5. Недостаточное количество хладагента в системе

Убедиться в достаточном количестве хладагента в системе кондиционирования:

• - проверить уровень заправки хладагента;
• - убедиться в отсутствии утечек хладагента.

При необходимости устранить утечки хладагента, восстановить уровень хладагента.

6. Неисправен терморегулирующий вентиль (ТРВ)

Убедиться в достаточном количестве хладагента в системе кондиционирования:

• - проверить правильность установки ТРВ;
• - проверить, загрязнен или заклинен ТРВ;
• - проверить, не забита ли сетка ТРВ;
• - убедится в отсутствии утечки в термобалоне ТРВ;
• - убедиться в том, что клапан ТРВ открывается и закрывается.

При необходимости заменить ТРВ.

7. Обледенение испарителя

Убедиться в работоспособности вентилятора отопителя:

• - проверить исправность предохранителей F36 и F39;
• - проверить исправность добавочного резистора;
• - проверить исправность электропроводки;
• - проверить исправность блока управления отоплением, кондиционированием и вентиляцией.

При необходимости устранить неисправности, заменить неисправные элементы.

Убедиться в отсутствии загрязнений на поверхности испарителя:

При необходимости произвести очистку испарителя.

Убедится, что ресивер-осушитель не забит.

При необходимости заменить ресивер-осушитель.

Убедиться в отсутствии влаги в системе.

При необходимости выполнить следующую процедуру:

• - выгрузить хладагент из системы;
• - заменить ресивер-осушитель;
• - осушить и заправить систему.

8. Загрязнен осушитель ресивера-осушителя

Убедиться в отсутствии загрязнения ресивера-осушителя.

При необходимости заменить ресивер-осушитель.

9. Наличие воздуха и неконденсирующихся газов в системе

Убедиться в отсутствии воздуха и неконденсирующихся газов в системе.

При необходимости выпустить воздух и неконденсирующиеся газы из системы.

10. Неисправны клапаны компрессора

Убедиться в исправности клапанов компрессора

При необходимости заменить компрессор.

После устранения неисправности выполнить проверку системы кондиционирования

АПН 4 - Повышенный шум компрессора

Диагностические указания

Выполнять после полной проверки системы кондиционирования с помощью диагностического прибора.

1. Недостаток или избыток масла в системе

Проверить уровень масла в системе кондиционирования.

При необходимости довести уровень масла до нормы.

2. Избыточное количество хладагента в системе

Проверить уровень хладагента в системе кондиционирования.

При необходимости выгрузить избыточное количество хладагента из системы.

3. Неисправность или низкое напряжение питания электромагнитной муфты компрессора

Замерить напряжение питания электромагнитной муфты компрессора.

Проверить надежность соединений в электропроводке.

При необходимости устранить неисправности, заменить компрессор.

4. Ослаблены элементы крепления компрессора

Убедиться в надежном креплении элементов крепления компрессора.

При необходимости затянуть болты крепления компрессора.

5. Изношены или сломаны детали компрессора

Убедиться в отсутствии износа и поломок деталей компрессора.

При необходимости заменить компрессор.

После устранения неисправности выполнить проверку системы кондиционирования

АПН 5 - Высокое давление нагнетания

Диагностические указания

Выполнять после полной проверки системы кондиционирования с помощью диагностического прибора, и в том случае, когда параметр PR037 "Давление хладагента" находится выше максимально-допустимого значения (> 6 бар).

1. Высокая температура окружающего воздуха

Убедиться, что температура окружающего воздуха не превышает +45°С.

При необходимости произвести испытание системы в помещении с температурой воздуха до 45°С.

2. Избыточное количество хладагента в системе

Проверить уровень хладагента в системе кондиционирования.

При необходимости выгрузить избыточное количество хладагента из системы.

3. Загрязнение конденсатора

Убедиться в отсутствии загрязнений на поверхности конденсатора.

При необходимости очистить конденсатор.

4. Не работает вентилятор системы охлаждения двигателя

Убедиться в работоспособности вентилятора системы охлаждения двигателя:

• - проверить исправность предохранителей;
• - проверить исправность добавочного резистора;
• - проверить исправность электропроводки;

При необходимости устранить неисправности, заменить неисправные элементы.

5. Не работает вентилятор отопителя

Убедиться в работоспособности вентилятора отопителя:

• - проверить исправность предохранителей F36 и F39;
• - проверить исправность добавочного резистора;
• - проверить исправность электропроводки;
• - проверить исправность блока управления отоплением, кондиционированием и вентиляцией.

При необходимости устранить неисправности, заменить неисправные элементы.

6. Наличие воздуха и неконденсирующихся газов в системе

Убедиться в отсутствии воздуха и неконденсирующихся газов в системе.

При необходимости выпустить воздух и неконденсирующиеся газы из системы.

После устранения неисправности выполнить проверку системы кондиционирования

АПН 6 - Низкое давление нагнетания

Диагностические указания

Выполнять после полной проверки системы кондиционирования с помощью диагностического прибора, и в том случае, когда параметр PR037 "Давление хладагента" находится ниже минимально-допустимого значения (< 2 бар).

1. Недостаточное количество хладагента в системе

Убедиться в достаточном количестве хладагента в системе кондиционирования:

• - проверить уровень заправки хладагента;
• - убедиться в отсутствии утечек хладагента.

При необходимости устранить утечки хладагента, восстановить уровень хладагента.

2. Низкая температура окружающего воздуха

Убедиться, что температура окружающего воздуха не ниже +10°С.

При необходимости произвести испытание системы в помещении с температурой воздуха выше +10°С.

3. Проскальзывание ремня привода вспомогательных агрегатов

Убедиться в отсутствии проскальзывания ремня привода вспомогательных агрегатов.

При необходимости заменить ремень привода вспомогательных агрегатов.

4. Неисправны клапаны компрессора

Убедиться в исправности клапанов компрессора

При необходимости заменить компрессор.

После устранения неисправности выполнить проверку системы кондиционирования
