Бұл мақала LADA LARGUS автокөлігінің ауаны баптау жүйесінде қолданылатын диагностикалық процедураны сипаттайды
Қажетті диагностикалық жабдықтар мен аспаптар:
- - DST-12 диагностикалық құрылғысы (RF90 микробағдарламасы);
- - мультиметр;
- - әмбебап контакт тақтасы.
Диагностикаға арналған жалпы нұсқаулар
Кондиционерлеу жүйесін диагностикалау үшін диагностикалық құрылғыны қосу, оталдыруды қосу және ауаны баптау жүйесіне қатысты қажетті операцияларды (ақауларды тексеру, контроллер жіберетін деректердің сәйкестігін бақылау) орындау қажет. TI 3100.25100.12041 «LADA LARGUS автокөлігінің ЭКМ диагностикасы» талаптарына сәйкес.
Қателерді табу алгоритмі (FAA)
Егер диагностикалық құралмен тексеру кезінде ақаулар табылмаса, бірақ ақау жойылмаса, ақаулықты жою үшін сәйкес ALP пайдалану керек.

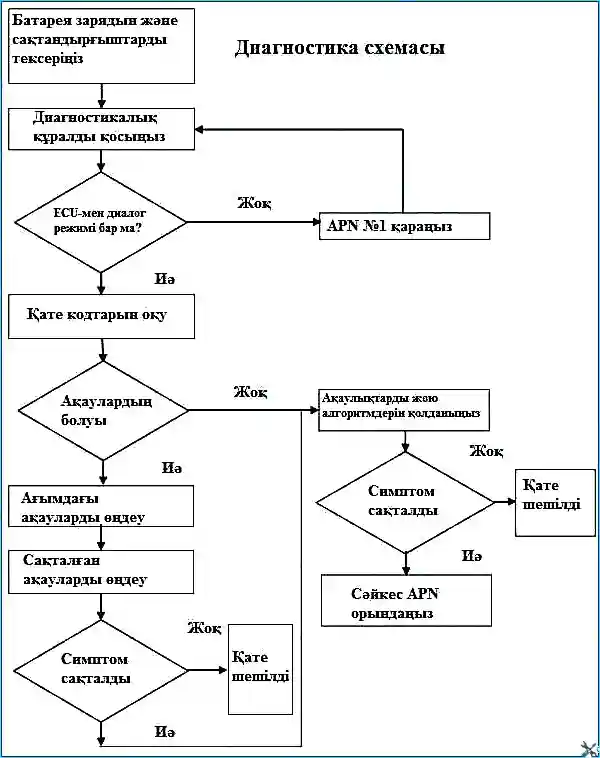

Диагностиканың жалпы диаграммасы блок-схема түрінде 1-суретте көрсетілген.
Электр сымдарын тексеру
Диагностикадағы қиындықтар
Қосқыштарды ажырату және/немесе сым сымдарын жылжыту арқылы ақаулықтың себебін бірден жоюға болады.
Кернеу, кедергі және оқшаулау кедергісін өлшеу әдетте өлшенген шамалардың дұрыс мәндерін береді, әсіресе сынақ кезінде ақау болмаса (сақталған).
Көрнекі тексеру
Қозғалтқыш бөлігіндегі және ішкі бөлігіндегі зақымдану белгілерін іздеңіз.
Қорғаныш қақпақтарын, оқшаулаудың тұтастығын және сым сымдарының дұрыс бағытталуын мұқият тексеріңіз.
Тотығу іздерін іздеңіз.
Түрту арқылы тексеру
Сымдарды жылжытқанда немесе бұрғанда, ақаудың сақталған күйден ағымдағы күйге қашан ауысатынын анықтау үшін сканерлеу құралын пайдаланыңыз.
Қосқыштардың мықтап бекітілгеніне көз жеткізіңіз.
Қосқыштарды жеңіл жылжытыңыз.
Сым сымын бұраңыз.
Егер ақаулық күйі өзгерсе, оның себебін анықтап көріңіз.
Жеке элементтерді тексеру
Қосқыштарды ажыратып, қысқыштар мен түйіспелердің күйін, сондай-ақ олардың қысылуын тексеріңіз (оқшаулағышта қысылу белгілері болмауы керек).
Қысқыштар мен контактілердің қосқыш розеткаларына мықтап бекітілгенін тексеріңіз.
Қосқышты жалғаған кезде қысқыштар мен контактілердің қысылып қалмағанына көз жеткізіңіз.
Қысқыштардың жанасу қысымын сәйкес контакт терминалының түрін пайдаланып тексеріңіз.
Қарсылықты тексеру
Алдымен бүкіл тізбектің тұтастығын, содан кейін жеке бөлімдерде тексеріңіз. Жерге, + 12 В немесе басқа сымға тұйықталу бар-жоғын анықтаңыз.
Егер ақау анықталса, оны түзетіңіз немесе электр сымын ауыстырыңыз.
Қателерді табу алгоритмдері:
- Ауа баптау жүйесінің жұмысы кезінде анықталған ақаулар - ALP нөмірі
ECM - ALP 1-мен байланыс жоқ
Суыту жоқ - ALP 2
Салқындату жеткіліксіз - ALP 3
Компрессор шуының жоғарылауы - ALP 4
Жоғары разряд қысымы - ALP 5
Төмен шығару қысымы - ALP 6
Ақаулықтарды жоюды бастамас бұрын диагностикалық құрал арқылы ECM-ді талаптарға сәйкес тексеру қажет
TI 3100.25100.12041 "LADA LARGUS ЭКМ диагностикасы" кондиционерлеу жүйесінің жұмысына қатысты ақаулық кодтарының болуы үшін.
Шифрды шешу
ALP 1 - ECM-мен байланыс жоқ
Диагностикалық нұсқаулар жоқ
Бұл ақаулықтың себебі диагностикалық құрал емес екеніне көз жеткізіңіз, оны басқа көлікте ECU-мен байланыс орнату кезінде тексеріңіз.
Егер құрылғы бұл ақаулықтың себебі болмаса, бірақ диалог режимі сол көліктің кез келген басқа ECU-мен орнатылмаса, диагностикалық құралға кедергі келтіретін ECU бірінің дұрыс жұмыс істемеуі ықтимал себебі
K-сызықтар
Қайсысы ақаулы екенін анықтау үшін ECU қосқыштарын кезекпен ажыратыңыз.
Қажет болса, мәселені түзетіңіз.
Батарея кернеуін тексеріңіз және дұрыс кернеуді алу үшін қажетті жұмыстарды орындаңыз (аккумулятордың кернеуі 9,5 В & lt; 17,5 В).
Диагностикалық коннектордың "16" істікшесінде 12 В кернеуінің бар-жоғын тексеріңіз.
Қажет болса, сақтандырғышқа дейінгі тізбектегі ақауды жөндеңіз.
Диагностикалық коннектордың 4 және 5 түйреуіштерінде жердің бар-жоғын тексеріңіз.
Қажет болса, мәселені түзетіңіз.
Әмбебап контакт тақтасын пайдаланып, cepah:
- - ECM, түйреуіш "28" - "жер";
- - ECU, контакт "33" - "жер";
- - ECU, контакт "3" - "жер";
- - ECM, "56" трегі - диагностикалық қосқыштың "7" жолы;
- - ECM, "26" жолы - диагностикалық қосқыштың "15" трегі;
- - ECM, түйреуіш "29" - сақтандырғыш;
- - ECM, түйреуіш “30” – сақтандырғыш.
Қажет болса, мәселені түзетіңіз.
Ақаулықтарды жоюдан кейін диагностикалық құралды пайдаланып жүйені тексеруді орындаңыз.
ALP 2 - салқындату жоқ
Диагностикалық нұсқаулар
Диагностикалық құрал арқылы кондиционерлеу жүйесін толық тексергеннен кейін орындаңыз.
- Қызу желдеткіші жұмыс істемейді
Қызу желдеткішінің жұмыс істеп тұрғанын тексеріңіз:
- - F36 және F39 сақтандырғыштарының жұмысқа жарамдылығын тексеру;
- - қосымша резистордың жұмысқа жарамдылығын тексеру;
- - электр сымдарының жұмысқа жарамдылығын тексеру;
- - жылыту, ауа баптау және желдетуді басқару блогының жұмысқа жарамдылығын тексеру.
Қажет болса, ақауларды түзетіңіз, ақаулы элементтерді ауыстырыңыз.
- Компрессор жұмыс істемейді
F01 сақтандырғышының жұмысқа жарамдылығын тексеріңіз;
Ашық тізбектер мен қысқа тұйықталуларды тексеріңіз:
- - жылытуды, ауаны баптауды және желдетуді басқару блогы, «5» түйреуіш – ECM «46» істікшесі;
- - сақтандырғыш F01, контакт «S» – кондиционер компрессорының релесі «B3» контактісі;
- - кондиционер компрессорының релесі, «B5» контактісі – кондиционердің электромагниттік муфтасының «1» контактісі;
- - кондиционер компрессорының релесі, «B2» контактісі – ECM-нің «10» контактісі;
- - кондиционер компрессорының релесі, «B1» контактісі – «A5» жетек релесі;
Қажет болса, ақаулықтарды түзетіңіз.
Компрессордың электромагниттік муфтасының жұмысқа жарамдылығын тексеріңіз.
Қажет болса, компрессорды ауыстырыңыз.
- Жүйедегі салқындатқыштың жеткіліксіз мөлшері
Кондиционер жүйесінде хладагент жеткілікті екеніне көз жеткізіңіз:
- - салқындатқыштың заряд деңгейін тексеру;
- - салқындатқыштың ағып кетпейтініне көз жеткізіңіз.
Қажет болса, салқындатқыштың ағып кетуін жөндеп, хладагент деңгейін қалпына келтіріңіз.
ALP 3 - Салқындату жеткіліксіз
Диагностикалық нұсқаулар
Диагностикалық құрал арқылы кондиционерлеу жүйесін толық тексергеннен кейін орындаңыз.
- Кір ішкі ауа сүзгісі
Кабинаның желдеткіш ауа сүзгісінің бетінде кір жоқ екеніне көз жеткізіңіз.
Қажет болса, кабинаның желдету сүзгісін тазалаңыз немесе ауыстырыңыз.
- Қызу желдеткіші жұмыс істемейді
Қызу желдеткішінің жұмыс істеп тұрғанын тексеріңіз:
- - F36 және F39 сақтандырғыштарының жұмысқа жарамдылығын тексеру;
- - қосымша резистордың жұмысқа жарамдылығын тексеру;
- - электр сымдарының жұмысқа жарамдылығын тексеру;
- - жылыту, ауа баптау және желдетуді басқару блогының жұмысқа жарамдылығын тексеру.
Қажет болса, ақауларды түзетіңіз, ақаулы элементтерді ауыстырыңыз.
- Қосымша жетек белбеуінің сырғып кетуі
Қосымша жетек белдігі сырғып кетпейтінін тексеріңіз.
Қажет болса, қосалқы жетек белдігін ауыстырыңыз.
- Конденсатор лас
Конденсатордың бетінде ластанбағанына көз жеткізіңіз.
Қажет болса конденсаторды тазалаңыз.
- Жүйедегі салқындатқыштың жеткіліксіз мөлшері
Кондиционер жүйесінде хладагент жеткілікті екеніне көз жеткізіңіз:
- - салқындатқыштың заряд деңгейін тексеру;
- - салқындатқыштың ағып кетпейтініне көз жеткізіңіз.
Қажет болса, салқындатқыштың ағып кетуін жөндеп, хладагент деңгейін қалпына келтіріңіз.
- Термиялық кеңейту клапаны (TEV) ақаулы
Кондиционер жүйесінде хладагент жеткілікті екеніне көз жеткізіңіз:
- - кеңейту клапанының дұрыс орнатылғанын тексеріңіз;
- - кеңейту клапанының кір немесе кептелгенін тексеріңіз;
- - кеңейту клапанының торының бітеліп қалғанын тексеріңіз;
- - термиялық кеңейту клапанында ағып кетудің жоқтығына көз жеткізіңіз;
- - кеңейту клапанының ашылып, жабылғанына көз жеткізіңіз.
Қажет болса, кеңейту клапанын ауыстырыңыз.
- Буландырғыштың мұздануы
Қызу желдеткішінің жұмыс істеп тұрғанын тексеріңіз:
- - F36 және F39 сақтандырғыштарының жұмысқа жарамдылығын тексеру;
- - қосымша резистордың жұмысқа жарамдылығын тексеру;
- - электр сымдарының жұмысқа жарамдылығын тексеру;
- - жылыту, ауа баптау және желдетуді басқару блогының жұмысқа жарамдылығын тексеру.
Қажет болса, ақауларды түзетіңіз, ақаулы элементтерді ауыстырыңыз.
Сендіру буландырғыштың бетінде ластану жоқ:
Қажет болса, буландырғышты тазалаңыз.
Қабылдағыш кептіргішінің бітеліп қалмағанына көз жеткізіңіз.
Қажет болса ресивер-кептіргішті ауыстырыңыз.
Жүйеде ылғалдың жоқтығына көз жеткізіңіз.
Қажет болса, келесі процедураны орындаңыз:
- - жүйеден салқындатқышты түсіру;
- - қабылдағыш-кептіргішті ауыстырыңыз;
- - жүйені төгіп, зарядтаңыз.
- Қабылдағыш-кептіргіш кептіргіш ластанған
Қабылдағыш-кептіргіш кір емес екеніне көз жеткізіңіз.
Қажет болса ресивер-кептіргішті ауыстырыңыз.
- Жүйеде ауаның және конденсацияланбайтын газдардың болуы
Жүйеде ауа немесе конденсацияланбайтын газдар жоқ екеніне көз жеткізіңіз.
Қажет болса, жүйеден ауаны және конденсацияланбайтын газдарды шығарыңыз.
- Компрессор клапандары ақаулы
Компрессор клапандарының жақсы күйде екеніне көз жеткізіңіз
Қажет болса, компрессорды ауыстырыңыз.
Ақаулықтарды жойғаннан кейін кондиционер жүйесін тексеріңіз
ALP 4 - компрессор шуының жоғарылауы
Диагностикалық нұсқаулар
Диагностикалық құрал арқылы кондиционерлеу жүйесін толық тексергеннен кейін орындаңыз.
- Жүйеде майдың жетіспеуі немесе артық болуы
Кондиционер жүйесіндегі май деңгейін тексеріңіз.
Қажет болса, май деңгейін қалыпқа келтіріңіз.
- Жүйедегі салқындатқыштың шамадан тыс мөлшері
Кондиционер жүйесіндегі салқындатқыштың деңгейін тексеріңіз.
Қажет болса жүйеден артық хладагентті алып тастаңыз.
- Компрессордың электромагниттік муфтасының ақауы немесе төмен қуат кернеуі
Компрессордың электромагниттік муфтасының қоректену кернеуін өлшеңіз.
Электр сымдарындағы қосылымдардың сенімділігін тексеріңіз.
Қажет болса, ақаулықтарды түзетіңіз, компрессорды ауыстырыңыз.
- Компрессорды орнату элементтері бос
Компрессорды орнату элементтерінің мықтап бекітілгеніне көз жеткізіңіз.
Қажет болса, компрессорды бекіту болттарын қатайтыңыз.
- Компрессор бөліктері тозған немесе сынған
Компрессор бөліктерінің тозуы немесе зақымдалмағанына көз жеткізіңіз.
Қажет болса, компрессорды ауыстырыңыз.
Ақаулықтарды жойғаннан кейін кондиционер жүйесін тексеріңіз
ALP 5 - Жоғары разряд қысымы
Диагностикалық нұсқаулар
Диагностикалық құралдың көмегімен кондиционерлеу жүйесін толық тексергеннен кейін және PR037 «Хладагент қысымы» параметрі рұқсат етілген ең жоғары мәннен (> 6 бар) жоғары болған жағдайда жүзеге асырылады.
- Қоршаған ортаның жоғары температурасы
Қоршаған орта температурасы +45°C аспайтынына көз жеткізіңіз.
Қажет болса, жүйені ауа температурасы 45°C-қа дейінгі бөлмеде сынаңыз.
- Жүйедегі салқындатқыштың шамадан тыс мөлшері
Кондиционер жүйесіндегі салқындатқыштың деңгейін тексеріңіз.
Қажет болса жүйеден артық хладагентті алып тастаңыз.
- Конденсатор лас
Конденсатордың бетінде ластанбағанына көз жеткізіңіз.
Қажет болса конденсаторды тазалаңыз.
- Қозғалтқышты салқындату желдеткіші жұмыс істемейді
Қозғалтқышты салқындату желдеткішінің жұмыс істеп тұрғанын тексеріңіз:
- - сақтандырғыштардың жұмысқа жарамдылығын тексеру;
- - қосымша резистордың жұмысқа жарамдылығын тексеру;
- - электр сымдарының жұмысқа жарамдылығын тексеру;
Қажет болса, ақауларды түзетіңіз, ақаулы элементтерді ауыстырыңыз.
- Қызу желдеткіші жұмыс істемейді
Қызу желдеткішінің жұмыс істеп тұрғанын тексеріңіз:
- - F36 және F39 сақтандырғыштарының жұмысқа жарамдылығын тексеру;
- - қосымша резистордың жұмысқа жарамдылығын тексеру;
- - электр сымдарының жұмысқа жарамдылығын тексеру;
- - жылыту, ауа баптау және желдетуді басқару блогының жұмысқа жарамдылығын тексеру.
Қажет болса, ақауларды түзетіңіз, ақаулы элементтерді ауыстырыңыз.
- Жүйеде ауаның және конденсацияланбайтын газдардың болуы
Жүйеде ауа немесе конденсацияланбайтын газдар жоқ екеніне көз жеткізіңіз.
Қажет болса, жүйеден ауаны және конденсацияланбайтын газдарды шығарыңыз.
Ақаулықтарды жойғаннан кейін кондиционер жүйесін тексеріңіз
ALP 6 - разрядтың төмен қысымы
Диагностикалық нұсқаулар
Диагностикалық құралдың көмегімен кондиционерлеу жүйесін толық тексергеннен кейін және PR037 «Хладагент қысымы» параметрі рұқсат етілген ең төменгі мәннен (< 2 бар) төмен болған жағдайда жүзеге асырылады.
- Жүйедегі салқындатқыштың жеткіліксіз мөлшері
Олардың жеткілікті екеніне көз жеткізіңіз ауаны баптау жүйесіндегі салқындатқыш:
- - салқындатқыштың заряд деңгейін тексеру;
- - салқындатқыштың ағып кетпейтініне көз жеткізіңіз.
Қажет болса, салқындатқыштың ағып кетуін жөндеп, хладагент деңгейін қалпына келтіріңіз.
- Төмен қоршаған орта температурасы
Қоршаған орта температурасы +10°C төмен емес екеніне көз жеткізіңіз.
Қажет болса, жүйені ауа температурасы +10°C-тан жоғары бөлмеде тексеріңіз.
- Қосымша жетек белбеуінің сырғып кетуі
Қосымша жетек белдігі сырғып кетпейтінін тексеріңіз.
Қажет болса, қосалқы жетек белдігін ауыстырыңыз.
- Компрессор клапандары ақаулы
Компрессор клапандарының жақсы күйде екеніне көз жеткізіңіз
Қажет болса, компрессорды ауыстырыңыз.
Ақаулықтарды жойғаннан кейін кондиционер жүйесін тексеріңіз
