Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления

Замена выжимного подшипника

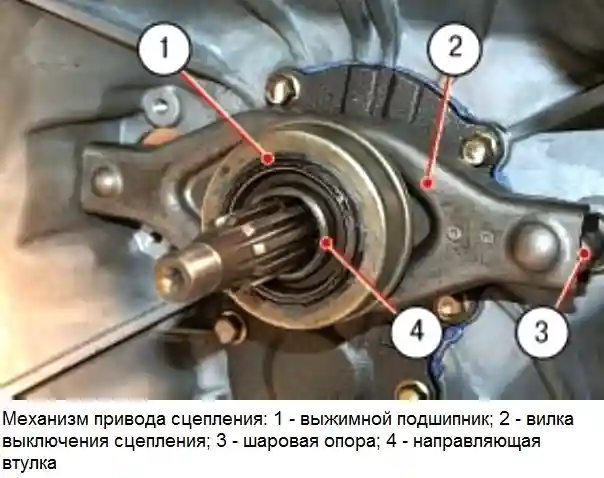

Подшипник 1 выключения сцепления в сборе с муфтой установлен на направляющей втулке 4 и вставлен в вилку 2 выключения сцепления.

Вилка выключения сцепления опирается на шаровую опору 3, ввернутую в картер сцепления.

Установите автомобиль на смотровую канаву или подъемник.

Снимите коробку передач (см. «Снятие КПП УАЗ Патриотт»).

Замена выжимного подшипника

Замена выжимного подшипника

Сдвиньте немного вперед по направляющей втулке подшипник выключения сцепления с вилкой

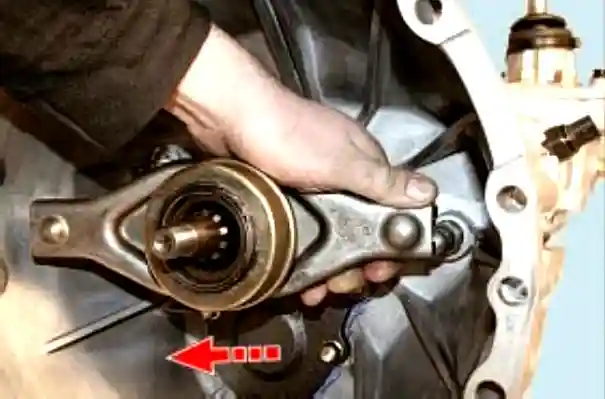

Снимите вилку выключения сцепления с шаровой опоры, сдвинув ее в направлении, показанном стрелкой.

Замена выжимного подшипника

Замена выжимного подшипника

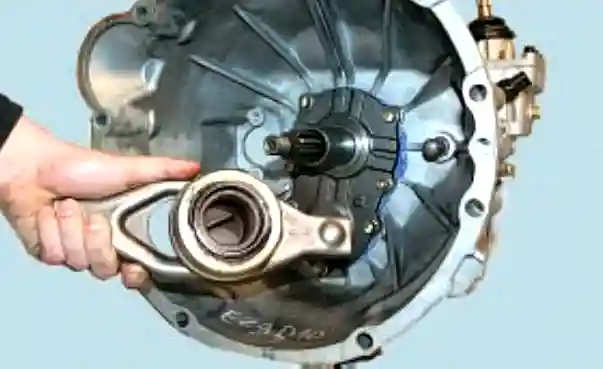

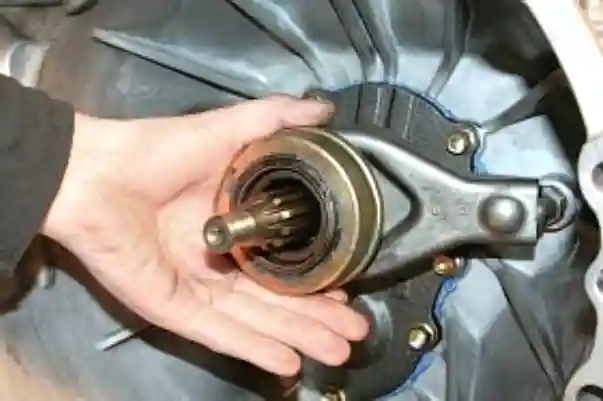

Снимите подшипник выключения сцепления в сборе с вилкой.

Примечание

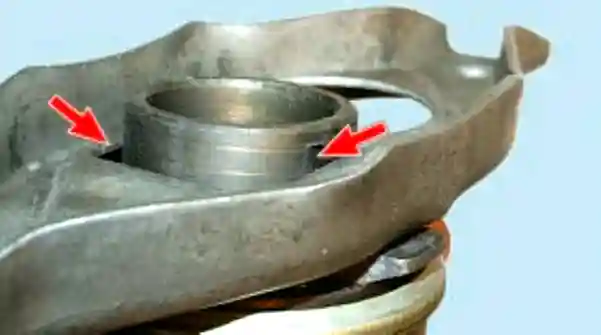

В муфте подшипника выключения сцепления выполнены два паза, за счет которых муфта удерживается в вилке.

Замена выжимного подшипника

Замена выжимного подшипника

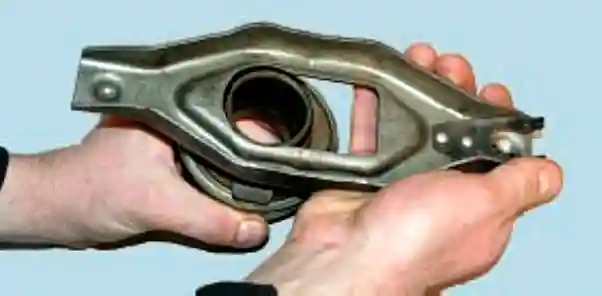

Извлеките из вилки муфту в сборе с подшипником выключения сцепления.

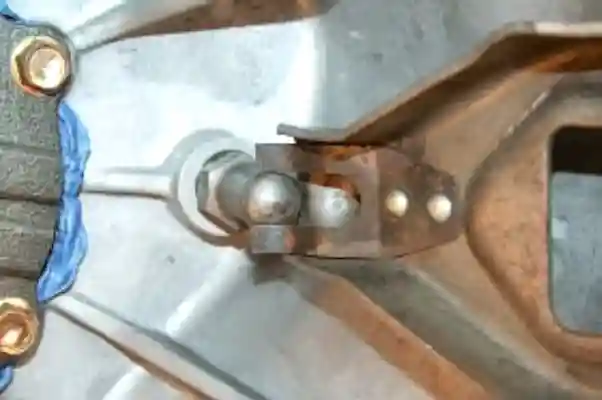

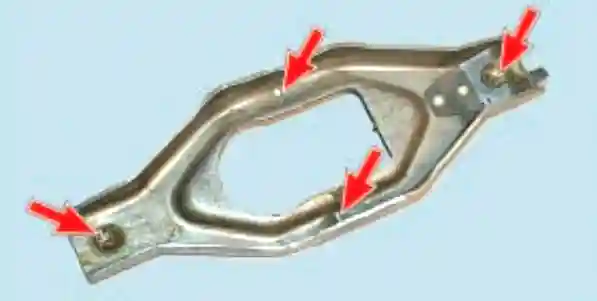

Внимательно осмотрите вилку выключения сцепления в местах ее контакта с муфтой подшипника выключения сцепления, опорой вилки и толкателем поршня рабочего цилиндра.

На вилке не должно быть явных следов износа, задиров и деформации.

Замена выжимного подшипника

Замена выжимного подшипника

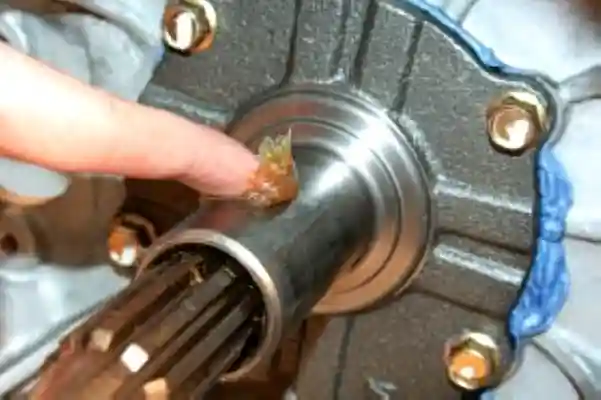

Перед сборкой нанесите тонкий слой консистентной смазки на направляющую втулку подшипника выключения сцепления

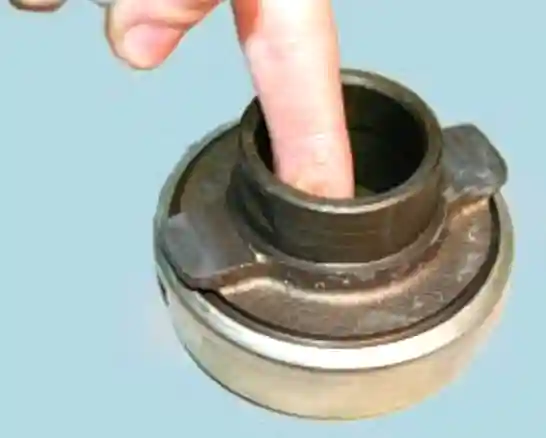

на внутреннюю поверхность муфты подшипника выключения сцепления...

Замена выжимного подшипника

Замена выжимного подшипника

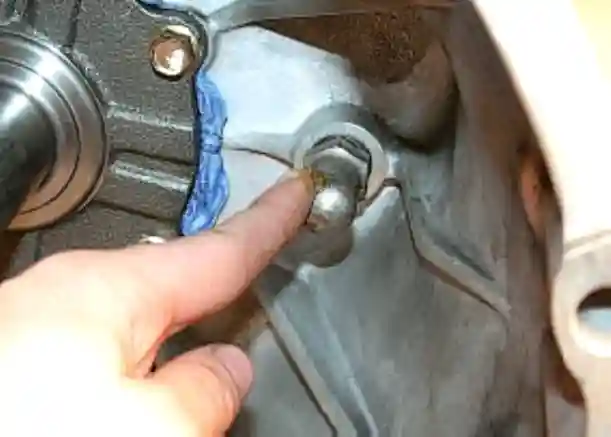

на опору вилки и в места контакта вилки с толкателем поршня рабочего цилиндра.

Вставьте в вилку новую муфту с подшипником выключения сцепления, наденьте удерживающую пластину на упор.

Замена выжимного подшипника

Наденьте вилку с муфтой подшипника выключения сцепления на направляющую втулку крышки подшипника первичного вала.
