Прокладка впускной трубы УАЗ Патриот

При нарушении герметичности прокладок ресивера и впускной трубы двигатель работает неровно («троит»). Если не удается устранить неисправность подтяжкой креплений ресивера и впускной трубы, замените прокладки.

Вам потребуются: ключи «на 10», «на 13», «на 15», шестигранный ключ «на 8», отвертка с плоским лезвием.

Ослабьте затяжку хомута крепления воздухоподводящего шланга, снимите шланг и отведите в сторону. Отсоедините конец троса от сектора привода дроссельной заслонки.

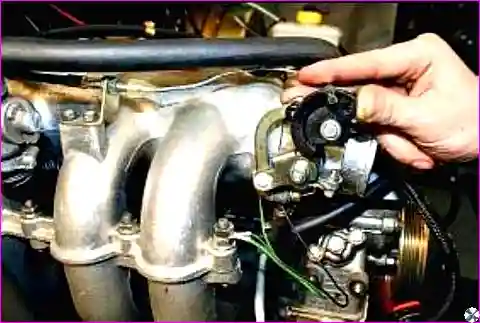

Отсоединение троса от сектора привода дроссельной заслонки — **Рис. 1** — Отсоединение троса дроссельной заслонки

Выверните два болта крепления кронштейна оплетки троса и отведите его в сторону. Ослабьте затяжку хомутов и снимите шланг регулятора холостого хода и шланг вентиляции. Выверните четыре болта крепления дроссельной заслонки к ресиверу и отведите ее в сторону. Отсоедините колодку жгута проводов от регулятора холостого хода. Ослабьте затяжку хомута и снимите воздухоподводящий шланг регулятора холостого хода.

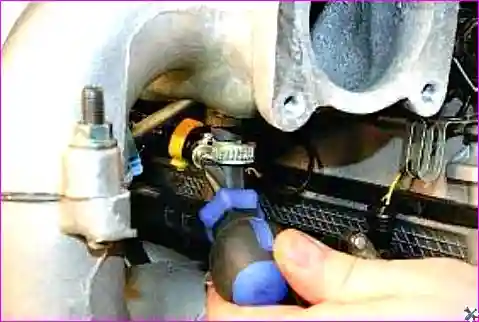

Ослабление хомута воздухоподводящего шланга — **Рис. 2** — Ослабление хомута шланга

Ослабьте затяжку хомута.

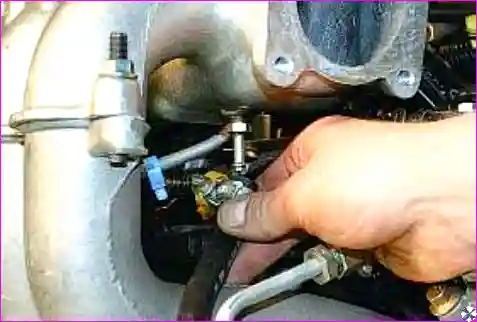

Снятие отводящего шланга адсорбера со штуцера ресивера — **Рис. 3** — Снятие шланга адсорбера

Снимите отводящий шланг адсорбера со штуцера ресивера.

Отворачивание гаек крепления ресивера к впускной трубе — **Рис. 4** — Снятие ресивера

Отверните гайки крепления ресивера к впускной трубе и снимите ресивер. Очистите привалочные поверхности впускной трубы и ресивера от старой прокладки.

Отверните гайки подающей и сливной топливных магистралей и отведите магистрали в сторону, предварительно снизив давление в топливных магистралях (см. «Снижение давления топлива УАЗ Патриот»).

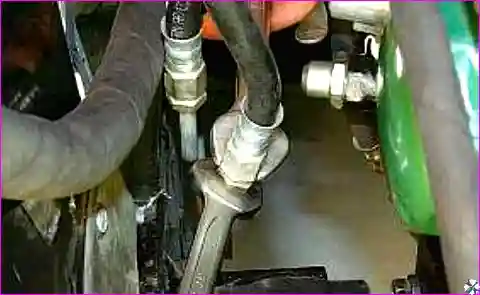

Откручивание и снятие топливной рампы — **Рис. 5** — Снятие топливной рампы

Открутите и снимите топливную рампу.

Отворачивание гаек крепления впускной трубы к головке блока цилиндров — **Рис. 6** — Отворачивание гаек впускной трубы

Отверните гайки крепления впускной трубы к головке блока цилиндров.

Снятие впускной трубы с головки блока цилиндров — **Рис. 7** — Снятие впускной трубы

Снимите впускную трубу.

Совет: При определенных навыках исполнителя перечисленные выше операции по отсоединению шлангов топливных магистралей можно не выполнять, так как для замены прокладки впускной трубы достаточно отвести ее от головки блока цилиндров настолько, насколько позволяет гибкость шлангов топливных магистралей.

Очистите привалочные поверхности впускной трубы и головки блока цилиндров от старой прокладки.

Установите снятые детали в порядке, обратном снятию.
