Прокладка выпускного коллектора ЗМЗ-409 УАЗ Патриот

При нарушении герметичности прокладки происходит прорыв наружу отработавших газов, сопровождающийся характерным звуком (коллектор «сечет»).

Выпускной коллектор с прокладкой на двигателе — **Рис. 1** — Выпускной коллектор

Если не удается устранить неисправность подтяжкой крепления выпускного коллектора, замените прокладку.

Вам потребуется ключ «на 12».

**Рис. 2** — Подготовка к снятию выпускного коллектора

Выверните болт и снимите крепление приемной трубы к кронштейну на коробке передач.

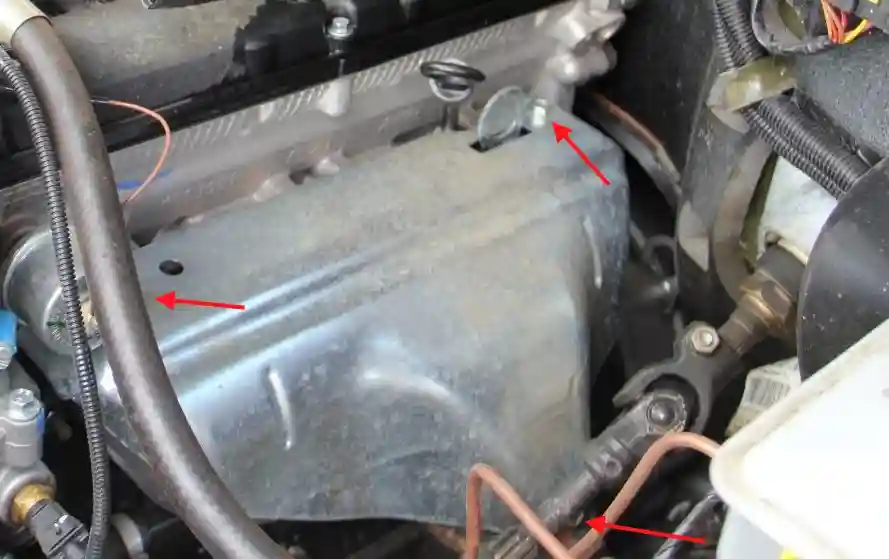

Откручивание термоэкрана выпускного коллектора — **Рис. 3** — Откручивание термоэкрана

Открутите и извлеките термоэкран.

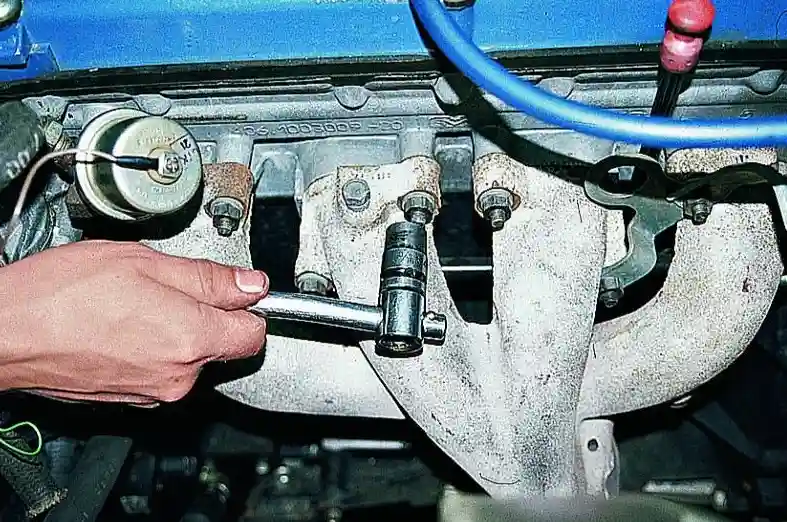

Отворачивание гаек крепления выпускного коллектора — **Рис. 4** — Отворачивание гаек выпускного коллектора

Отверните восемь гаек крепления выпускного коллектора.

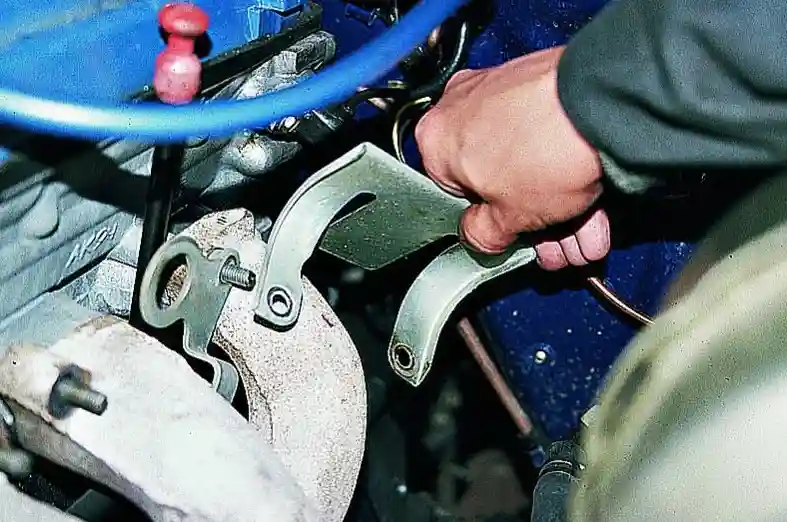

Снятие термоэкрана выпускного коллектора — **Рис. 5** — Снятие термоэкрана

Снимите термоэкран.

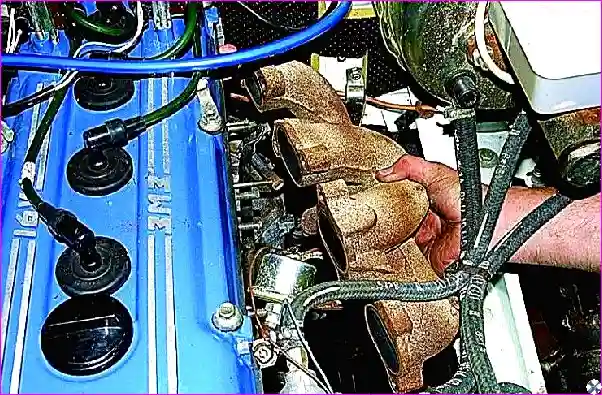

Отведение выпускного коллектора в сторону — **Рис. 6** — Отведение выпускного коллектора

Отведите выпускной коллектор в сторону.

Снятие прокладки выпускного коллектора со шпилек — **Рис. 7** — Снятие прокладки выпускного коллектора

Снимите со шпилек прокладку выпускного коллектора. Тщательно очистите от нагара привалочные поверхности выпускного коллектора и головки блока цилиндров.

Установите новые прокладки и все снятые детали в последовательности, обратной снятию.
