Замена уплотнения масляного картера УАЗ Патриот

Если течь масла через прокладку масляного картера не удается устранить подтяжкой болтов его крепления, значит, прокладка сильно деформирована и ее надо заменить.

Работу выполняйте на подъемнике или смотровой яме.

Вам потребуются ключи на 12,14,17 (торцовые головки), удлинитель, карданные шарниры.

Снимите брызговик двигателя (см. «Брызговик двигателя УАЗ Патриот»).

Слейте масло (см. «Замена масла и фильтра УАЗ Патриот»).

Замена уплотнений масляного картера

Замена уплотнений масляного картера

Отверните гайки двух болтов крепления картера сцепления к усилителю и выньте болты.

Выверните по два болта крепления усилителя картера сцепления к блоку цилиндров с обеих сторон

Замена уплотнений масляного картера

Замена уплотнений масляного картера

Снимите усилитель картера сцепления.

Отверните гайку сливного шланга масляного радиатора  и отсоедините шланг от штуцера масляного картера.

Замена уплотнений масляного картера

Замена уплотнений масляного картера

Выверните одиннадцать болтов и четыре гайки крепления масляного картера к блоку цилиндров  и снимите масленый картер двигателя.

Снимите прокладку со шпилек блока цилиндров.

Перед установкой новой прокладки обезжирьте прижимную поверхность масляного картера и блока цилиндров, затем установите прокладку на место.

Снятие и установка поддона ЗМЗ-409

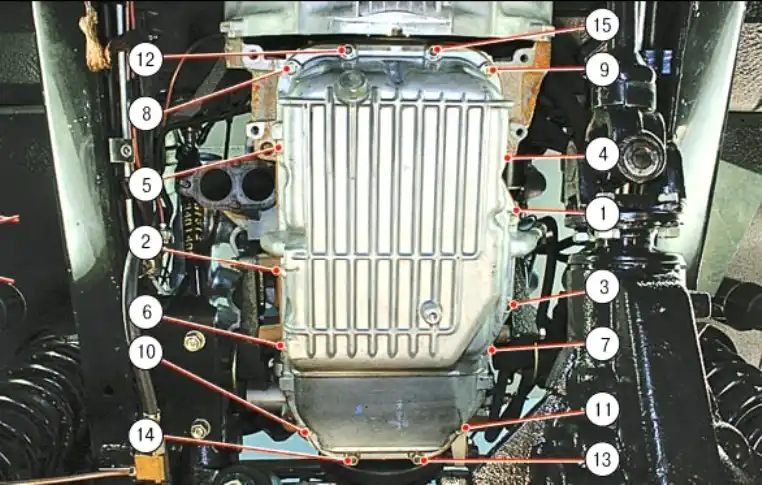

Рис. 7. Порядок затяжки болтов крепления масляного картера двигателя

Установите масляный картер и затяните болты и гайки крепления к блоку цилиндров равномерно крест-накрест, как показано на рисунке

Установите снятые детали в порядке, обратном снятию.

Залейте масло в двигатель.
