Прокладка крышки головки УАЗ Патриот

Если течь масла из-под крышки головки блока цилиндров не удалось устранить подтяжкой болтов крепления крышки, замените ее прокладку.

Вам потребуются: ключ «на 12», отвертка.

Отсоедините провод от клеммы «минус» аккумуляторной батареи. Слейте жидкость из системы охлаждения (см. «Доливка и замена охлаждающей жидкости двигателя автомобиля УАЗ Патриот»).

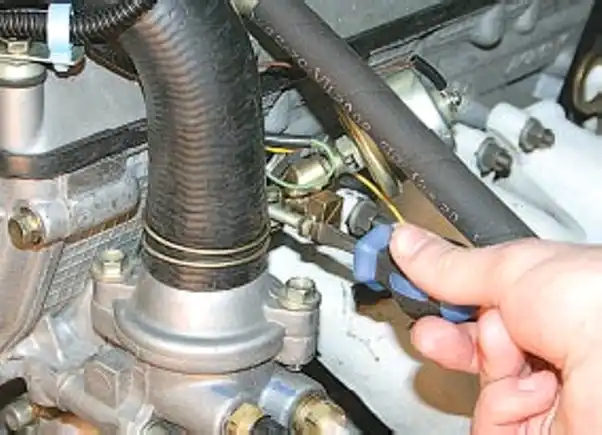

Ослабление хомута подводящего шланга и отведение его в сторону — Рис. 1 — Отсоединение подводящего шланга

Ослабляем затяжку хомута подводящего шланга и отводим его в сторону.

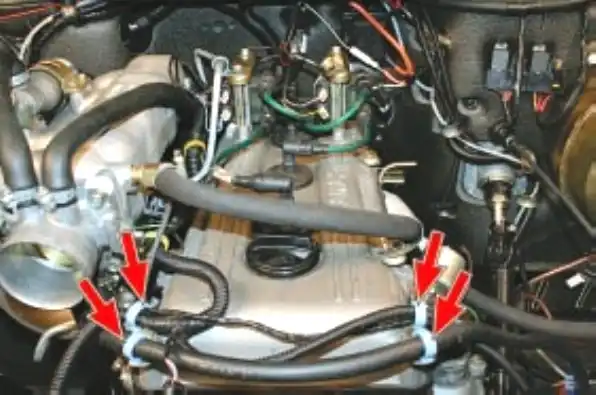

Отсоединение держателей шланга и жгута проводов — Рис. 2 — Отсоединение держателей

Отсоединяем держатели шланга и жгута проводов.

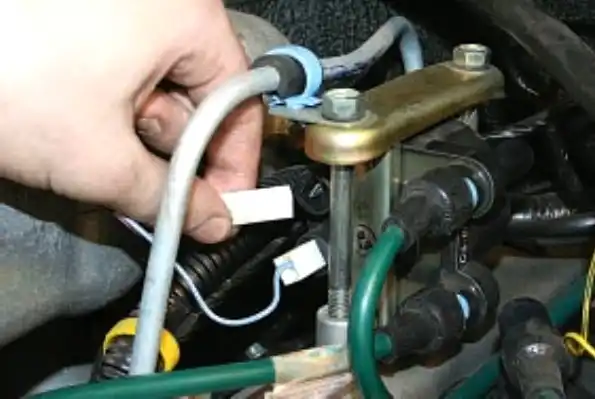

Извлечение жгута проводов датчика положения коленчатого вала из держателя — Рис. 3 — Извлечение жгута проводов

Вынимаем из держателя жгут проводов датчика положения коленчатого вала.

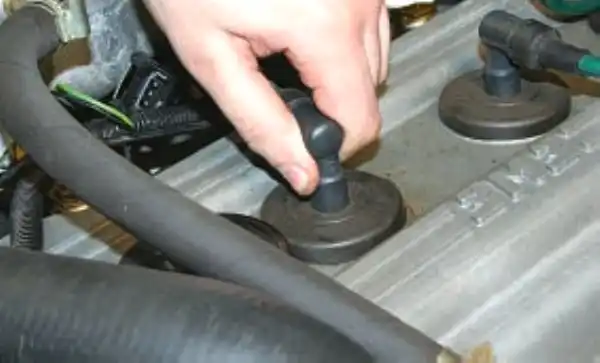

Снятие наконечников высоковольтных проводов со свечей зажигания — Рис. 4 — Снятие наконечников высоковольтных проводов

Снимите со свечей зажигания наконечники высоковольтных проводов. Если замена высоковольтных проводов не предполагается, наконечники можно не вынимать из колодцев крышки.

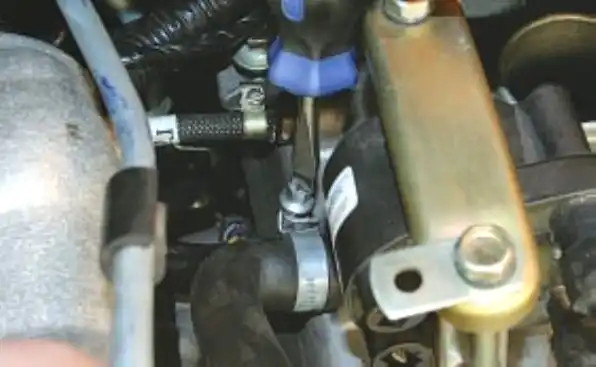

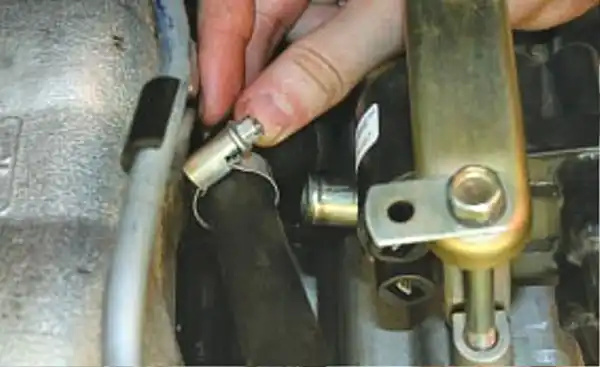

Ослабление хомута шланга вентиляции картера — Рис. 5 — Ослабление хомута шланга вентиляции

Отверткой ослабляем хомут шланга вентиляции картера.

Снятие шланга вентиляции картера со штуцера — Рис. 6 — Снятие шланга вентиляции

Снимаем шланг со штуцера.

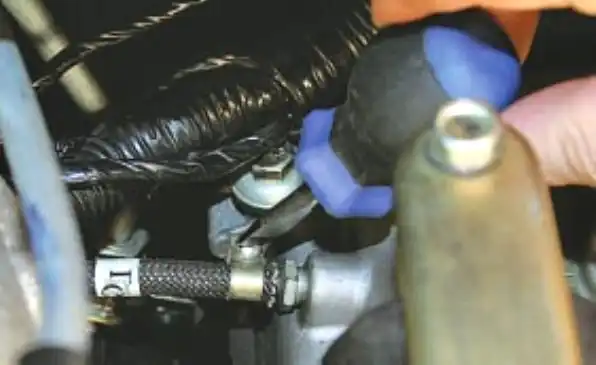

Ослабление хомута шланга отбора разряжения — Рис. 7 — Ослабление хомута шланга отбора разряжения

Ослабляем хомут шланга отбора разряжения.

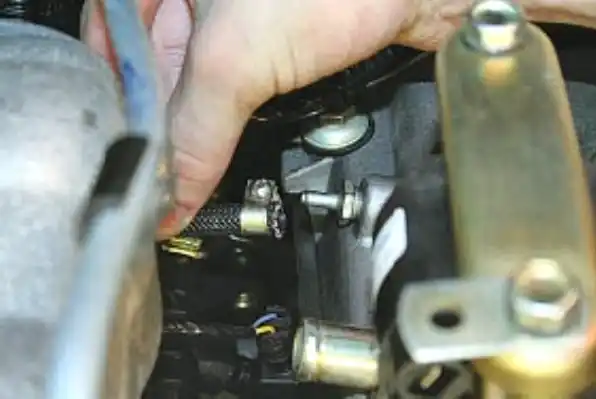

Снятие шланга отбора разряжения со штуцера — Рис. 8 — Снятие шланга отбора разряжения

Снимаем шланг со штуцера.

Отсоединение колодок проводов от разъемов первичной обмотки катушек зажигания — Рис. 9 — Отсоединение катушек зажигания

Отсоединяем колодки проводов от разъемов первичной обмотки катушки зажигания.

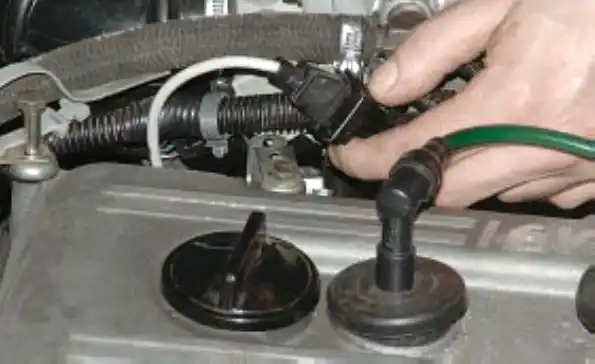

Отсоединение колодки проводов датчика фазы — Рис. 10 — Отсоединение датчика фазы

Отсоединяем колодку проводов датчика фазы.

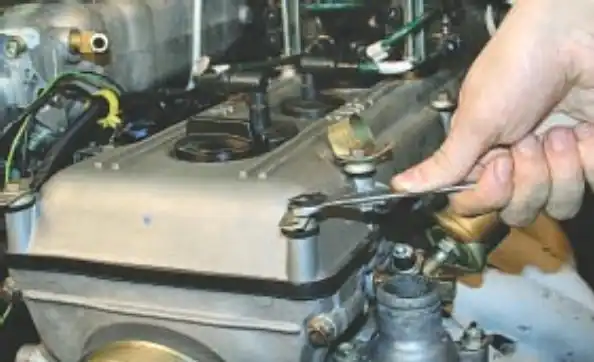

Выворачивание болтов крепления крышки головки блока цилиндров — Рис. 11 — Выворачивание болтов крышки ГБЦ

Выкручиваем болты крепления крышки ГБЦ.

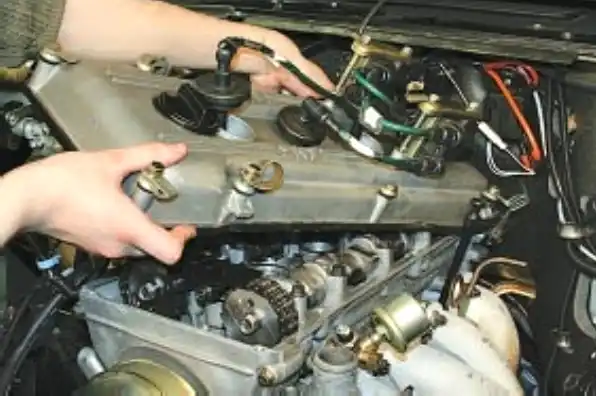

Снятие крышки ГБЦ вместе с прокладкой и катушками зажигания — Рис. 12 — Снятие крышки ГБЦ

Снимаем крышку вместе с прокладкой, высоковольтными проводами и катушками зажигания.

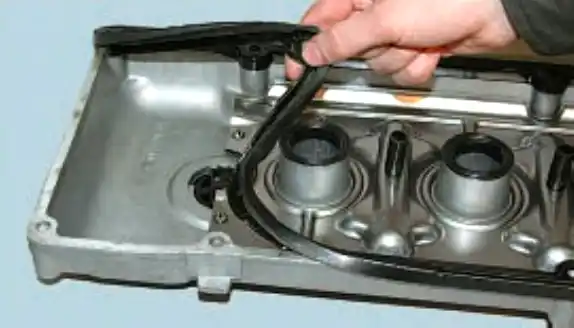

Извлечение старой прокладки из крышки ГБЦ — Рис. 13 — Извлечение прокладки

Извлекаем прокладку с крышки ГБЦ.

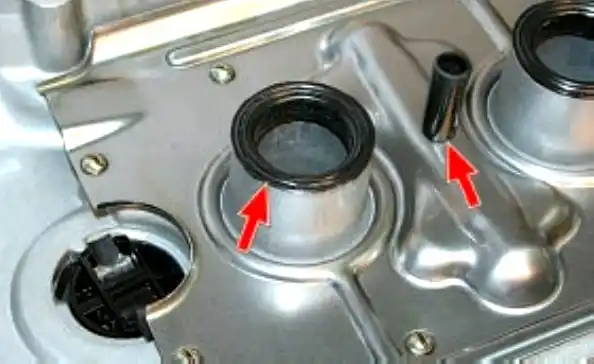

Осмотр уплотнителя крышки клапанов и маслосъемных трубок — Рис. 14 — Осмотр уплотнителя крышки

Осматриваем состояние уплотнителя крышки клапанов и маслосъемных трубок, при необходимости заменяем.

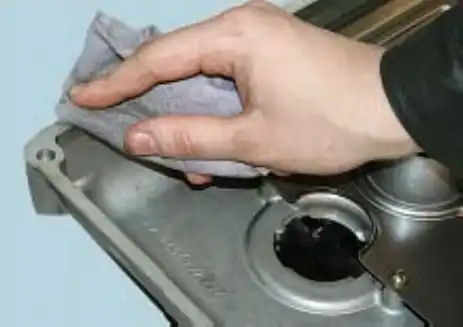

Обезжиривание поверхности крышки ГБЦ — Рис. 15 — Обезжиривание поверхности крышки

Протираем и обезжириваем поверхность крышки.

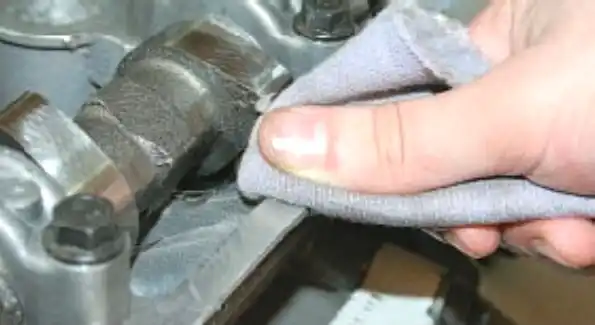

Обезжиривание сопрягающей поверхности головки блока цилиндров — Рис. 16 — Обезжиривание поверхности ГБЦ

Обезжириваем и протираем сопрягающую поверхность головки блока цилиндров.

Установите новую прокладку на крышку, установите крышку в порядке, обратном снятию, и подсоедините все шланги и провода.
