Работу проводим при замене КПП или при неисправности деталей привода управления механизма

Устанавливаем автомобиль на смотровую канаву или подъемник

Снимаем промежуточный вал (смотрим статью – Замена ремонт промежуточного вала Нива Шевролет)

Снимаем облицовку туннеля пола (смотрим статью – Снятие облицовки туннеля пола Нива Шевролет)

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

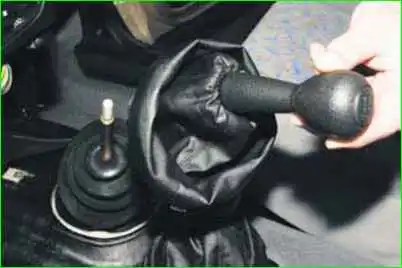

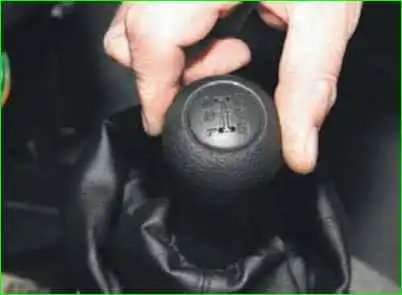

В салоне автомобиля откручиваем рукоятку рычага переключения передач

Снимаем рукоятку вместе с чехлом

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

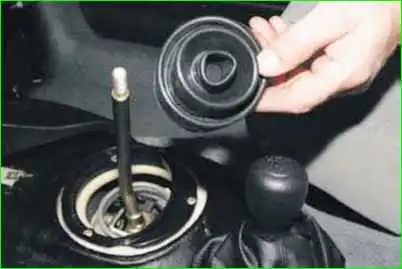

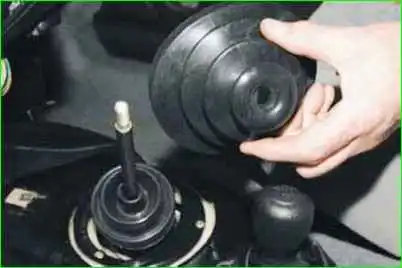

Снимаем с рычага переключения передач защитный чехол

Снимаем уплотнительный чехол

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

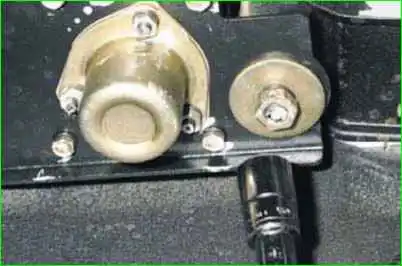

Ключом на 17 откручиваем гайку крепления привода управления механизмом выбора передач к задней опоре

Под гайкой установлена пружинная и плоская шайбы и распорная втулка.

Открутив гайки крепления задней опоры силового агрегата, опускаем задний конец коробки передач (смотрим статью – Замена опор силового агрегата автомобиля ВАЗ-2123)

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

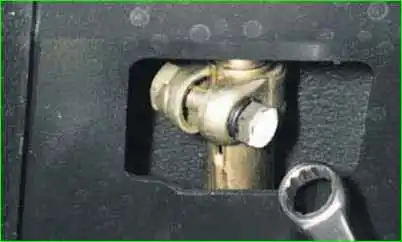

Накидным ключом на 13 ослабляем болт хомута наконечника тяги

Отверткой разжимаем хомут

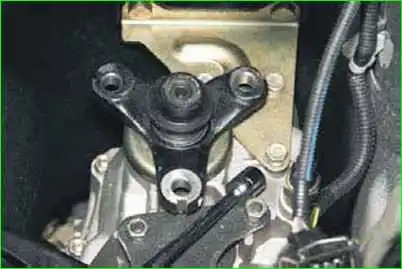

Головкой на 13 с удлинителем откручиваем три болта крепления кронштейна привода управления механизмом выбора передач к задней крышке коробки передач

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

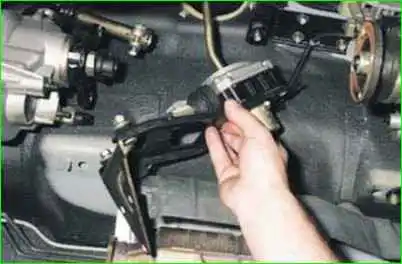

Выводя наконечник из отверстия тяги привода, снимаем привод управления механизмом выбора передач в сборе

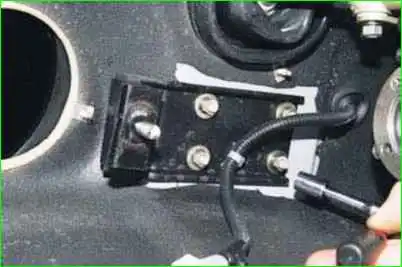

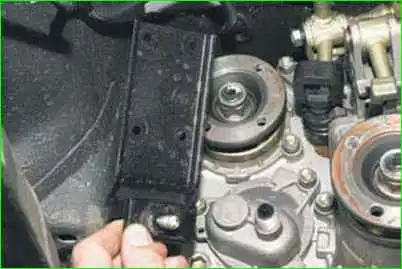

Для снятия задней опоры привода головкой на 10 откручиваем четыре гайки крепления опоры к кузову

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

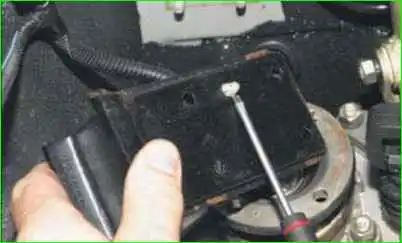

Сняв опору со шпилек, отверткой сжимаем лепестки держателя проводов и отсоединяем держатель от опоры

Снимаем заднюю опору привода управления механизмом выбора передач

Устанавливаем привод в обратной последовательности.

Тягу привода управления коробкой передач переводим в нейтральное положение.

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

При установке привода удерживаем рычаг переключения передач в положении, определяемом следующими размерами в миллиметрах:

Д = 1,5±0,5;

Е = 1±0,5 (смотрим рисунок 12).

В этом положении рычага затягиваем болт хомута тяги привода управления моментом 24,5 Нм

Разборка привода управления механизмом передач

Снимаем привод управления, как описано выше

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

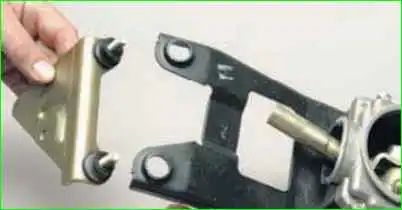

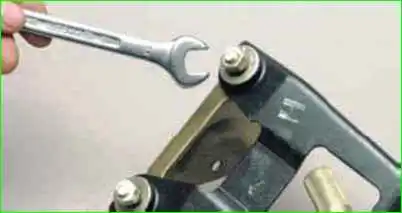

Ключом на 13 откручиваем две гайки крепления кронштейна к опорной пластине

Снимаем кронштейн

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

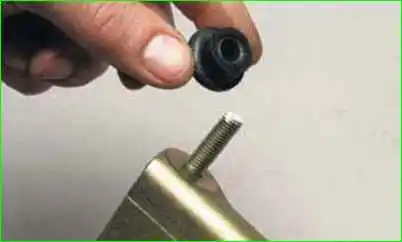

Снимаем со шпилек кронштейна резиновые демпферы

При необходимости меняем демпфера

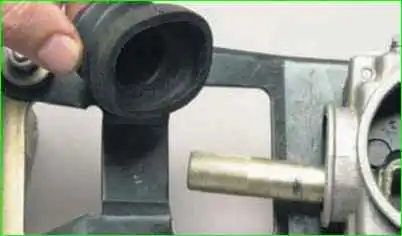

Снимаем с наконечника тяги защитный резиновый чехол

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

Ключом на 10 откручиваем четыре болта крепления корпусов рычага переключения передач

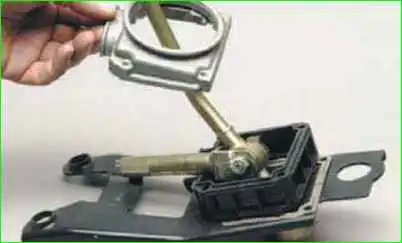

Снимаем верхний металлический корпус рычага

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

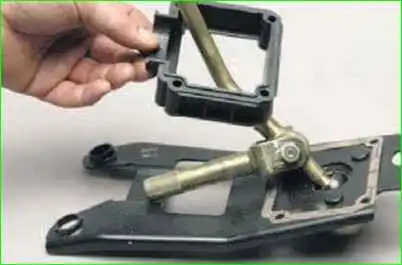

Снимаем нижний пластмассовый корпус рычага

Снимаем уплотнительную прокладку нижнего корпуса

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

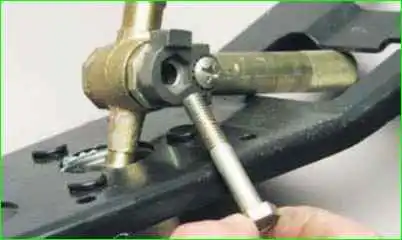

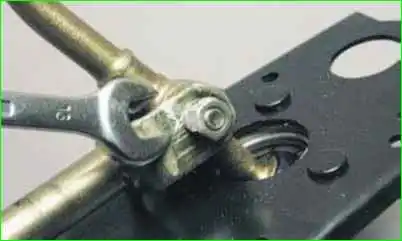

Ключом на 13 откручиваем гайку болта крепления наконечника тяги к рычагу переключения передач

Вынимаем болт

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

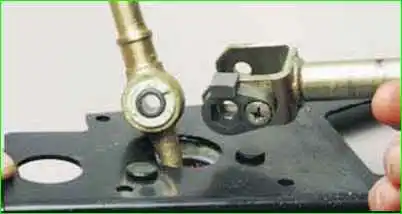

Снимаем наконечник тяги

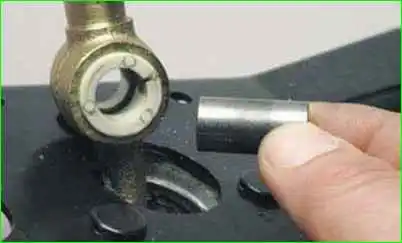

Вынимаем из рычага металлическую дистанционную втулку

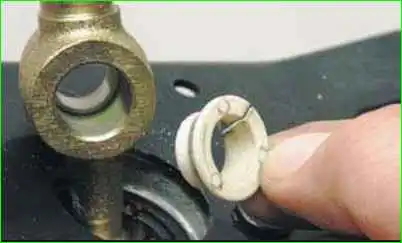

Поддев отверткой вынимаем из отверстия рычага две пластиковые втулки

При необходимости меняем втулки

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

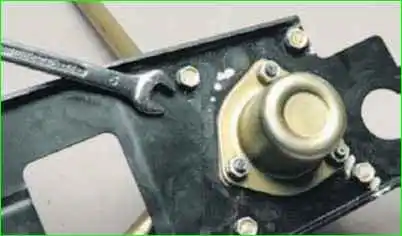

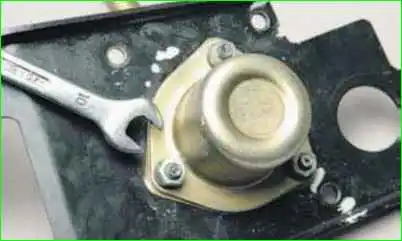

Ключом на 10 откручиваем три гайки крепления корпуса шаровой опоры

Снимаем корпус

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

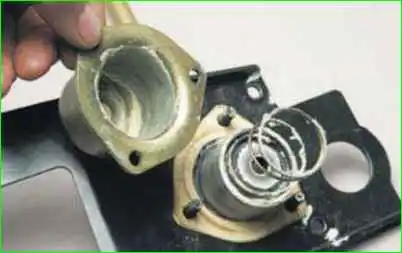

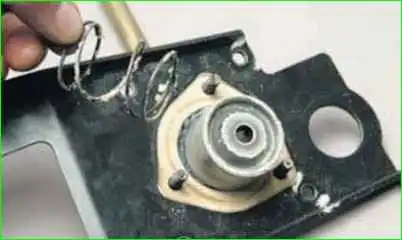

Снимаем пружину рычага

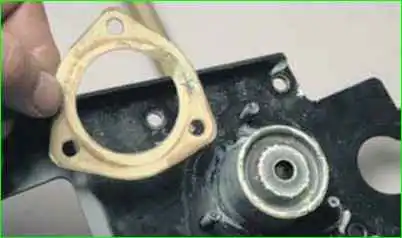

Снимаем уплотнительную прокладку

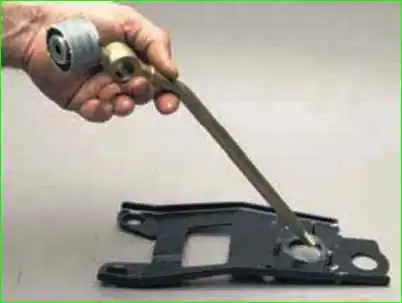

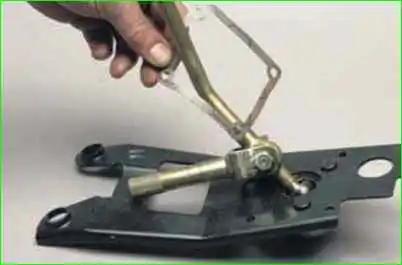

Вынимаем рычаг переключения передач в сборе с ползуном из опорной пластины

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

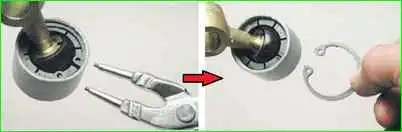

Съемником стопорных колец сжимаем стопорное кольцо и снимаем его

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

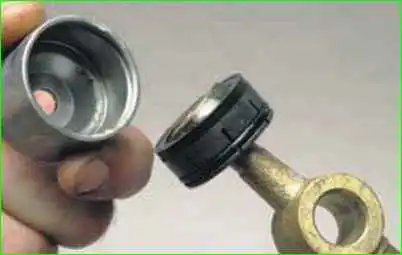

Снимаем ползун шаровой опоры рычага переключения передач

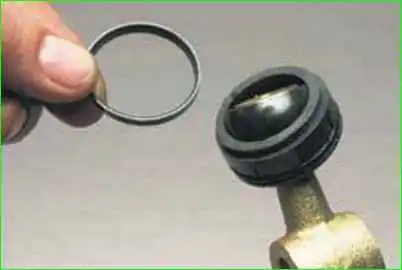

Снимаем с опоры рычага нижнее уплотнительное кольцо

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

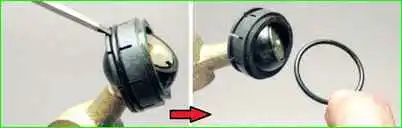

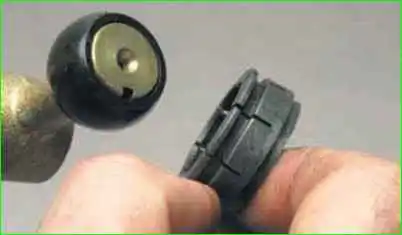

Поддеваем отверткой и снимаем верхнее уплотнительное кольцо

Снимаем опору с рычага переключения передач

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

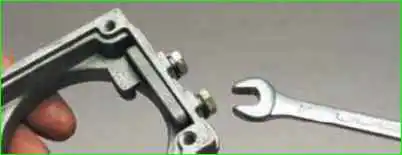

Ключом на 10 откручиваем два болта крепления накладки блокировки передачи заднего хода к верхнему корпусу рычага переключения передач

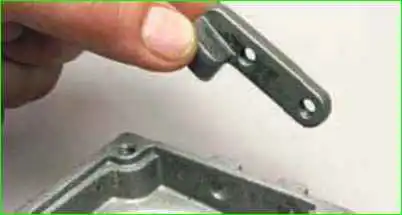

Снимаем накладку

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

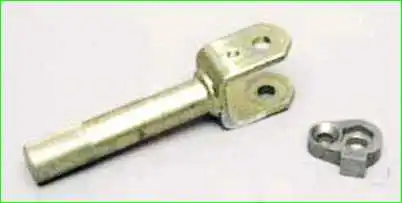

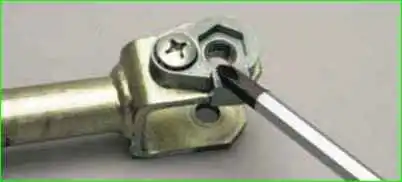

Крестовой отверткой откручиваем винт крепления блокировочного упора к вилке наконечника тяги

Снимаем блокировочный упор

Сборку привода управления механизмом выбора передач проводим в обратном порядке.

На ползун и корпус шаровой опоры наносим тонкий слой пластичной смазки Литол-24

Разборка и сборка механизма выбора передач

Снимаем механизм выбора передач, для этого:

Устанавливаем рычаг выбора передач в нейтральное положение

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

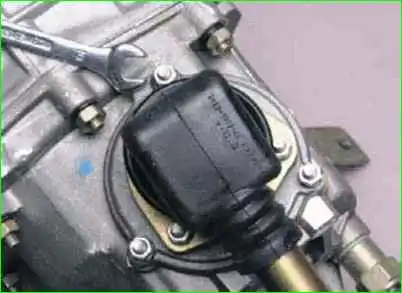

Ключом на 10 откручиваем три гайки крепления корпуса механизма выбора передач

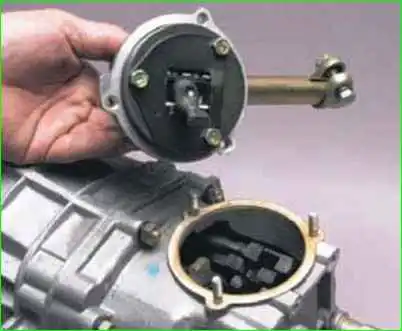

Снимаем механизм выбора передач в сборе

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

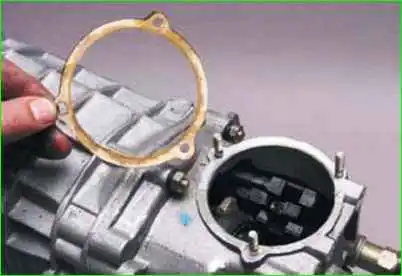

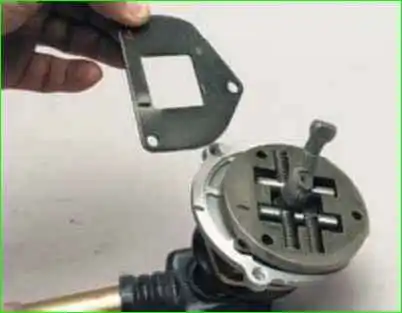

Извлекаем уплотнительную прокладку

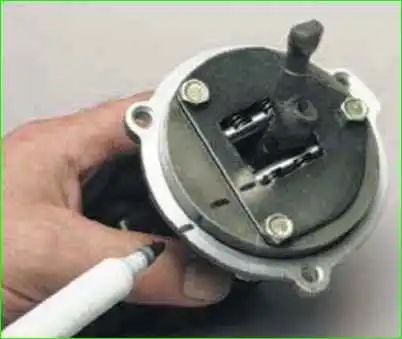

Маркером помечаем взаимное положение направляющей пластины, шайб и корпуса механизма

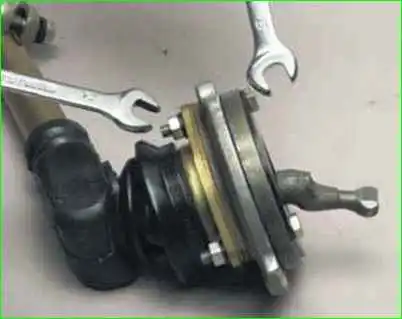

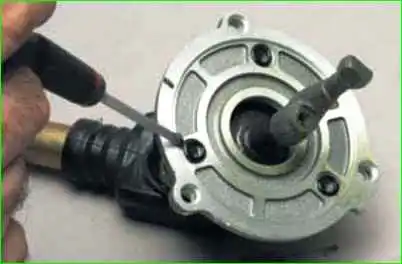

Ключом на 10 откручиваем гайку болта крепления направляющей пластины и шайб к корпусу, удерживая головку болта ключом на 10

Также откручиваем еще два болта

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

Снимаем нижнюю шайбу направляющей пластины

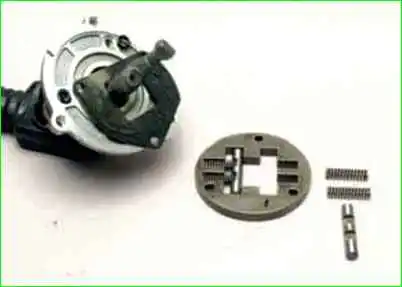

Вынув одну направляющую пластину с двумя пружинами

Снимаем направляющую пластину с нижнего конца рычага

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

Снимаем верхнюю шайбу направляющей пластины

Отверткой или пинцетом вынимаем из проточек в корпусе резиновые уплотнительные кольца болтов

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

Снимаем корпус рычага выбора передач

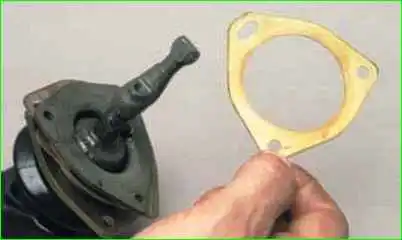

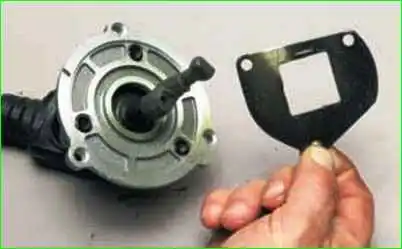

Снимаем нижнюю прокладку корпуса шаровой опоры

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

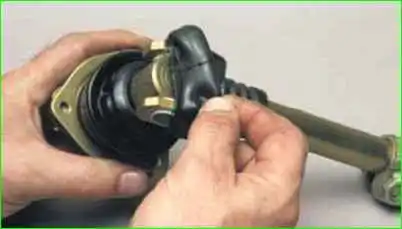

Сдвигаем чехол с вилки тяги привода управления коробкой передач

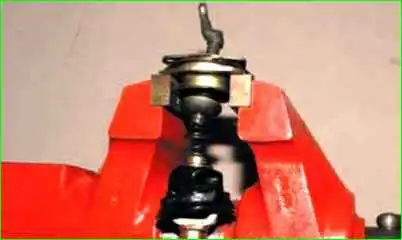

Оперев фланец шаровой опоры о губки тисков, резким движением вниз сдвигаем тягу привода и корпус шарнира тяги с хвостовика рычага выбора передач, преодолевая сопротивление стопорного кольца.

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

Снимаем прижимную пластину

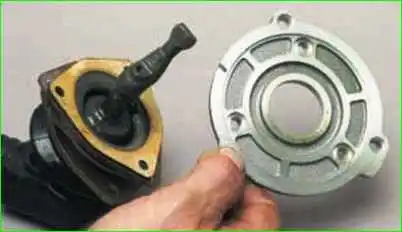

Снимаем фланец

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

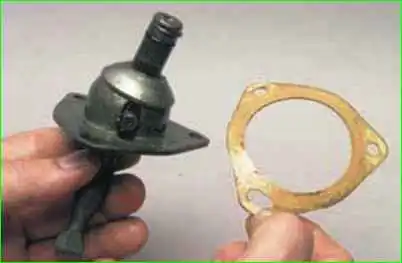

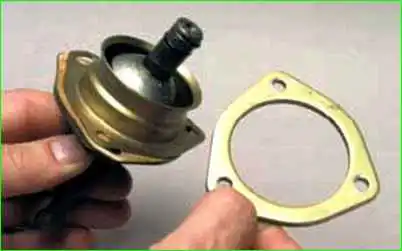

Снимаем верхнюю прокладку корпуса

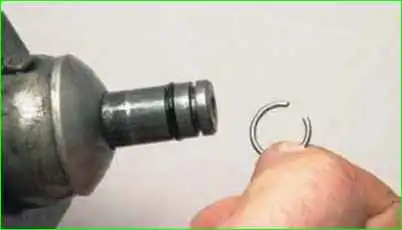

Поддев отверткой снимаем стопорное кольцо

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

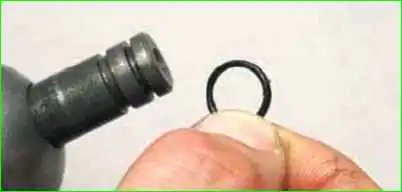

Снимаем уплотнительное кольцо

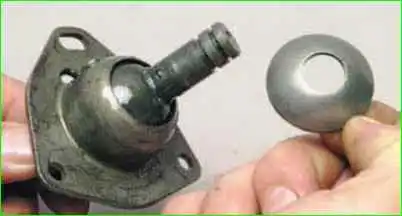

Снимаем сферическую шайбу опоры

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

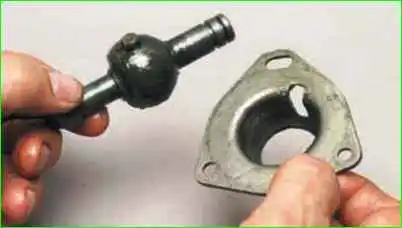

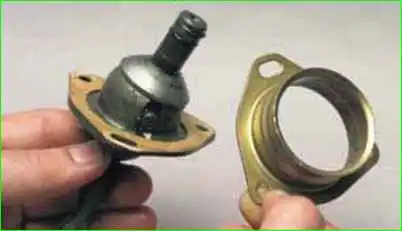

Разъединяем рычаг и корпус шаровой опоры

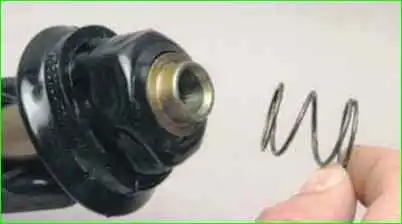

Снимаем с корпуса шарнира тяги привода пружину

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

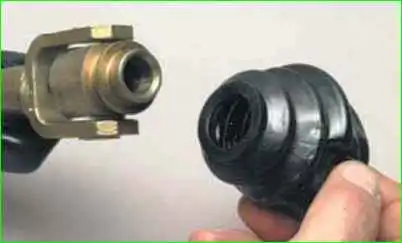

Снимаем защитный чехол корпуса

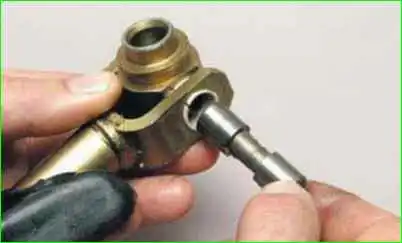

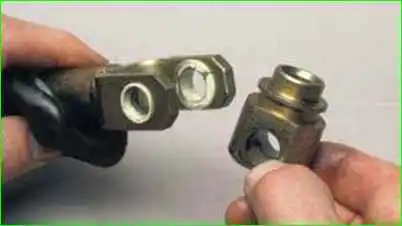

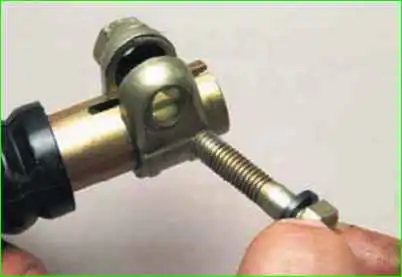

Извлекаем из отверстий в вилке тяги привода ось шарнира

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

Снимаем корпус

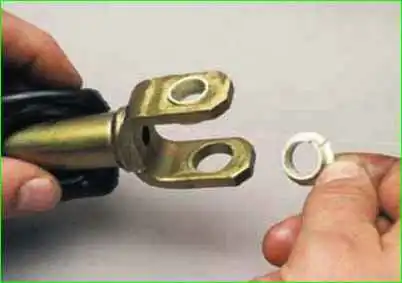

В отверстия вилки тяги привода установлены пластиковые втулки

 Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 гСнятие и регулировка механизма переключения передач Нива Шевролет с 2009 г

Для замены хомута тяги привода отворачиваем стяжной болт и сдвигаем хомут с тяги

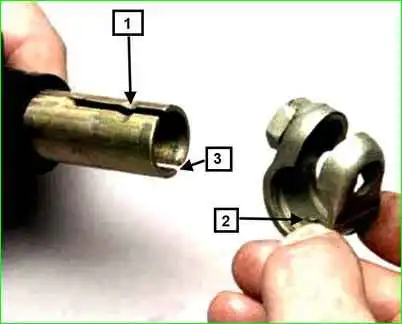

При установке хомута на тягу его нужно сориентировать так, чтобы болт хомута проходил через лыску (1) на тяге. При этом штифт (2) хомута войдет в прорезь (3) тяги.

Сдвигаем чехол тяги

Собираем механизм выбора передач в обратном порядке.
