Передняя подвеска независимая, на двух поперечных рычагах с каждой стороны, с витыми цилиндрическими пружинами, с телескопическими амортизаторами и стабилизатором поперечной устойчивости

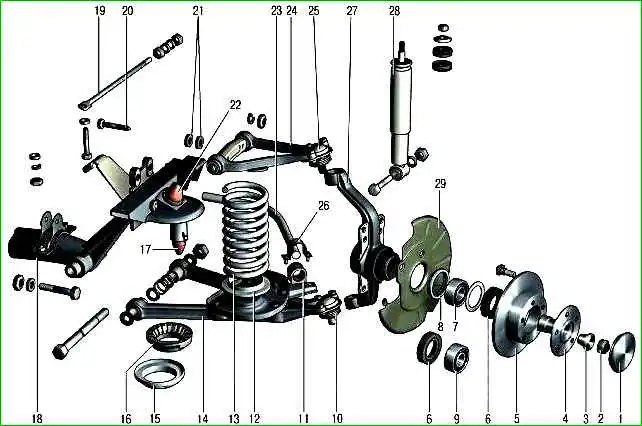

Верхние 24 и нижние 14 (рис. 1) поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).
Шаровая опора 10 имеет такую же конструкцию, что и шаровой шарнир 25, и соединена с поворотным кулаком и рычагом подвески так же, как и шарнир.
Верхний рычаг 24 подвески соединен с кронштейном поперечины осью, прикрепленной к кронштейну двумя болтами 20, а нижний рычаг 14 прикреплен болтом-осью к поперечине подвески.
Между осью верхнего рычага и кронштейном установлены регулировочные шайбы, изменением количества которых регулируют развал колес и продольный угол наклона оси поворота колеса.
Оба рычага подвески соединены с осями через резинометаллические шарниры (сайлентблоки), обеспечивающие беззазорное соединение этих деталей. Такой шарнир включает в себя резиновую втулку, наружную и внутреннюю металлические втулки.
К нижним рычагам прикреплены болтами чашки пружин передней подвески.
В поворотном кулаке установлены два подшипника – внутренний 9 и наружный 7, во внутренних кольцах которых с натягом установлена ступица колеса.
На ступице установлен тормозной диск 5.
Со стороны тормозного щита ступица уплотнена сальником 6, а снаружи – колпаком 1. Регулируют затяжку подшипников ступицы гайкой одноразового пользования 2.
Пружины 13 передней подвески цилиндрические.
Амортизаторы 28 передней подвески – телескопические, двухстороннего действия.
Верхние концы амортизаторов через резиновые подушки закреплены в кронштейнах поперечины передней подвески, а нижние прикреплены к кронштейнам нижних рычагов.
Боковые крены кузова при прохождении поворотов компенсирует стабилизатор 23 поперечной устойчивости, закрепленный через резиновые втулки 11 по концам на нижних рычагах, а в средней части – на крышке редуктора переднего моста и на лонжеронах кузова.
При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов.
Необходимо внимательно осматривать детали подвески, проверяя, нет ли следов задевания о дорожные препятствия или кузов, нет ли трещин на деталях подвески, деформаций осей нижних рычагов, поперечины или рычагов подвески и элементов передка кузова, а также проверять состояние шаровых и резинометаллических шарниров.
Возможные неисправности передней подвески и устранение неисправностей
Причина неисправности
Способ устранения
Шум и стук в подвеске при движении автомобиля
- Неисправны амортизаторы
Замените амортизаторы
- Износ резинометаллических шарниров рычагов
Замените шарниры
- Износ резиновых подушек крепления штанги стабилизатора поперечной устойчивости к нижним рычагам и к редуктору переднего моста
Замените подушки
- Ослабло крепление амортизаторов или износились резиновые подушки и втулки крепления амортизаторов
Затяните болты и гайки крепления, замените подушки и втулки
- Износ шаровых шарниров рычагов подвески
Замените шаровые шарниры
- Повышенный зазор в подшипниках ступиц передних колес
Отрегулируйте зазор или замените подшипники
- Большой дисбаланс колес
Отбалансируйте колеса
- Деформация обода или диска колеса
Замените колесо
- Осадка или поломка пружины подвески
Замените пружины в комплекте
- Стук от пробоя подвески вследствие разрушения буферов сжатия
Замените поврежденные буфера
- Ослабла затяжка болтов и гаек крепления верхнего и нижнего рычагов
Затяните болты
Не поддаются регулировке углы установки передних колес
- Деформация оси нижнего рычага
Замените ось
- Износ резинометаллических шарниров
Замените шарниры
- Деформация поворотных кулаков, рычагов подвески или лонжеронов кузова
Замените деформированные детали, восстановите геометрические размеры лонжеронов
Увод автомобиля от прямолинейного движения
- Разное давление воздуха в шинах
Установите нормальное давление воздуха в шинах
- Нарушение углов установки передних колес
Отрегулируйте углы установки колес
- Неправильный зазор в подшипниках ступиц передних колес
Отрегулируйте зазор
- Деформированы поворотный кулак или рычаги подвески
Замените деформированные детали
- Неодинаковая упругость пружин подвески
Замените пружины в комплекте
- Неполное растормаживание тормозного механизма колеса
Устраните неисправность тормозного механизма
- Значительная разница в износе шин
Замените изношенные шины
- Повышенный дисбаланс передних колес
Отбалансируйте колеса
Самовозбуждающееся угловое колебание передних колес («шимми»)
- Давление воздуха в шинах не соответствует норме
Установите нормальное давление в шинах
- Увеличенный зазор в подшипниках ступиц передних колес
Отрегулируйте зазор
- Не работают амортизаторы
Замените амортизаторы
- Ослабли гайки крепления пальцев шаровых шарниров
Подтяните гайки
- Нарушение углов установки передних колес
Отрегулируйте углы установки
- Износ резинометаллических шарниров рычагов
Замените шарниры
- Большой дисбаланс колес
Проверьте и отбалансируйте колеса
- Износ шаровых шарниров
Замените шарниры
- - Увеличенный зазор в шаровых шарнирах
- - Износ трущихся поверхностей деталей шарового шарнира в результате загрязнения, вызванного негерметичностью защитного чехла или его повреждением
Замените шаровой шарнир и защитный чехол
Частые пробои подвески
- Осадка пружин подвески
Замените пружины в комплекте
- Не работают амортизаторы
Замените амортизаторы
- Деформация рычагов передней подвески
Замените деформированные рычаги
Неравномерный износ рисунка протектора шин
- Нарушение углов установки передних колес
Отрегулируйте углы установки передних колес
- Увеличенный люфт подшипников ступиц передних колес
Отрегулируйте затяжку подшипников
- Снижение эффективности работы амортизаторов
Замените амортизаторы
- Не отбалансированы колеса
Отбалансируйте колеса
- Изношены резинометаллические шарниры рычагов передней подвески
Замените шарниры
Скрип в подвеске на дорожных неровностях
- Изношены резинометаллические шарниры рычагов передней подвески
Замените шарниры
Снижение эффективности работы переднего амортизатора
- Подтекание жидкости из переднего амортизатора
Замените передний амортизатор
