В системе зажигания применяется 4-выводная катушка зажигания, представляющая собой блок двух 2-выводных катушек зажигания
Система зажигания не имеет подвижных деталей, и поэтому не требует обслуживания и регулировок, за исключением свечей зажигания.
Управление током в первичных обмотках катушек зажигания осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем.
Для коммутации первичных обмоток катушек зажигания контроллер использует два мощных транзисторные вентиля (рис. 1).
В системе зажигания применяется метод распределения искры, называемый методом "холостой искры".
Цилиндры двигателя объединены в пары 1-4 и 2-3, и искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра).
В связи с постоянным направлением тока в первичной и вторичной обмотке, ток искрообразования одной свечи всегда протекает с центрального электрода на боковой, а второй - с бокового на центральный.

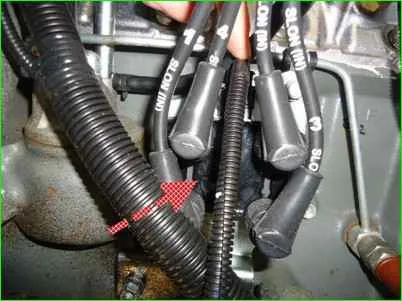

Четырёхвыводная катушка зажигания (рис. 2) имеет следующие цепи (см. рис. 1):
Цепь питания первичных обмоток (рис. 1)
Напряжение бортсети автомобиля поступает с выключателя зажигания на контакт "15" катушки зажигания.
Цепь первичной обмотки катушки зажигания 1 и 4 цилиндров, контакт "1b"
Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 1, 4.
Цепь первичной обмотки катушки зажигания 2 и 3 цилиндров, контакт "1а"
Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 2, 3.
Катушка зажигания — неразборная, при выходе из строя ее заменяют.
Свечи зажигания — А17 ДВРМ или их аналоги с помехоподавительным резистором (сопротивление 4–10 кОм) и медным сердечником.
Зазор между электродами составляет 1,0–1,1 мм.
Гашение детонации двигателя
Для предотвращения выхода из строя двигателя в результате продолжительной детонации ЭСУД корректирует угол опережения зажигания.
Для обнаружения детонации в системе имеется датчик детонации 1 (рис. 5)
Контроллер анализирует сигнал этого датчика и при обнаружении детонации, характеризующейся повышением амплитуды вибраций двигателя в определенном диапазоне частот, корректирует угол опережения зажигания по специальному алгоритму.
Корректировка угла опережения зажигания для гашения детонации производится индивидуально по цилиндрам, т.е. определяется, в каком цилиндре, происходит детонация, и уменьшается угол опережения зажигания только для этого цилиндра.
В случае неисправности датчика детонации в память контроллера заносится соответствующий код неисправности и включается сигнализатор
неисправностей. Кроме того, контроллер на определенных режимах работы двигателя устанавливает пониженный угол опережения зажигания, исключающий появление детонации.
