Проверка углов установки колес обязательна, если проводилась замена или ремонт деталей подвески, которые могут изменить установку колес
Контроль и регулировку углов установки колес проводите на автомобиле под статической нагрузкой 2250 Н (225 кгс).
Нагрузка распределяется по салону автомобиля: по 75 кг на передних сиденьях и 75 кг по центру заднего сиденья.
Углы установки колес должны иметь следующие значения:
- - развал -0°30´ ± 30´
- - продольный угол наклона оси поворота 3° 40´ ± 30´
- - схождение 0 ± 1 мм.
Перед регулировкой углов установки колес проверьте:
- - давление воздуха в шинах;
- - осевой зазор в подшипниках ступиц передних колес;
- - исправность амортизаторов (отсутствие заклинивания штоков);
- - радиальное и осевое биение шин;
- - зазор в шаровых шарнирах подвески;
- - свободный ход рулевого колеса.
Обнаруженные неисправности устраните и проводите необходимые регулировки.
После установки автомобиля на стенд, непосредственно перед контролем углов необходимо «прожать» подвеску автомобиля, прикладывая 2-3 раза усилие в 392-490 Н (40-50 кгс) (направленное сверху вниз), сначала на задний бампер, а потом — на передний.
Очередность проверки и регулировки колес должна быть следующей:
1. Угол продольного наклона оси поворота
2. Угол развала
3. Схождение
Угол продольного наклона оси поворота
Если при проверке величина угла не будет соответствовать данным, приведенным выше, необходимо изменить количество регулировочных шайб, установленных между осью верхнего рычага и кронштейном поперечины.

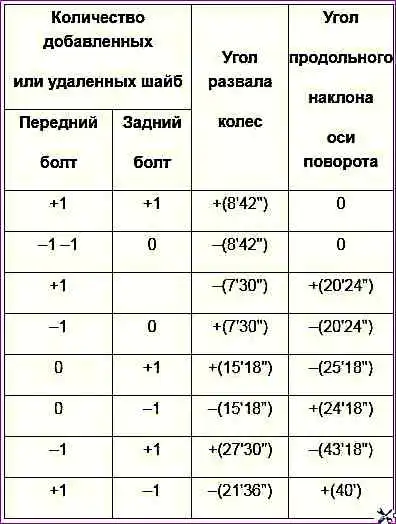

Изменение углов развала и продольного наклона оси поворота при изменении количества шайб толщиной 0,75 мм на болтах крепления оси верхнего рычага
Данные приведены для шайб толщиной 0,75 мм. Плюс — добавление шайбы, минус — снятие шайбы.
Для регулировки угла продольного наклона оси поворота:
- отверните гайки крепления оси верхнего рычага передней подвески и переставьте шайбы с одного болта на другой до получения нормального значения угла.
Угол продольного наклона оси поворота увеличивается при перестановке шайб с заднего болта на передний и уменьшается при обратной перестановке;
- заверните гайки динамометрическим ключом и проверьте правильность угла продольного наклона оси поворота.
Угол развала передних колес
Если угол развала отличается о нормы, то необходимо отрегулировать его, изменив количество шайб, установленных между осью верхнего рычага и кронштейном поперечины.
для уменьшения угла развала снимите с обоих болтов одинаковое количество шайб, а для увеличения — добавьте.
Схождение передних колес
Если величина схождения отличается от нормы, то необходимо ослабить стяжные хомутики боковых тяг и ключом 67.7813.9504 повернуть обе муфты на одинаковую величину в противоположных направлениях; таким образом, муфты навертываются или отвертываются и изменяют длину боковых тяг.
Выполнив регулировку, установите стяжные хомутики прорезью назад, с допустимым отклонением вниз на 60° к горизонтальной плоскости автомобиля.
При затянутых гайках кромки прорезей стяжных хомутиков не должны соприкасаться.
После регулировки схождения колес, проверьте, нет ли задевания колес и деталей рулевого привода за смежные детали подвески и кузова.
Для этого поверните до отказа колеса в обе стороны до упора сошки в болты крепления картера рулевого механизма.
