Цепь газораспределительного механизма снимаем для замены, а также при ремонте деталей газораспределительного механизма

Для выполнения задания потребуются ключи на 14, 17, 19, торцовые головки на 14, 17, 19, удлинитель, отвертка с плоским лезвием, вороток

Подготавливаем автомобиль, устанавливаем на подъемник и отсоединяем минусовую клемму аккумулятора

Устанавливаем поршень первого цилиндра в ВМТ такта сжатия, как описано в предыдущей статье

Снимаем декоративный кожух двигателя

Снимаем передний брызговик двигателя

Снимаем правую опору силовой установки, как описано в статье «Замена опор силовой установки Mitsubishi Lancer»

Снимаем ремень привода вспомогательных агрегатов

Снимаем крышку головки блока цилиндров

 Замена цепи привода ГРМ двигателя 4B10, 4B11 Mitsubishi LancerЗамена цепи привода ГРМ двигателя 4B10, 4B11 Mitsubishi Lancer

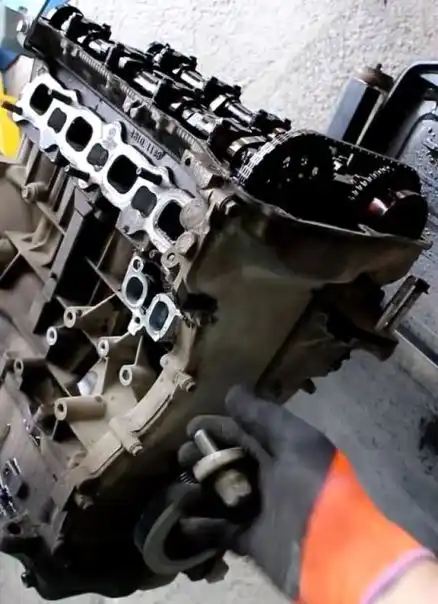

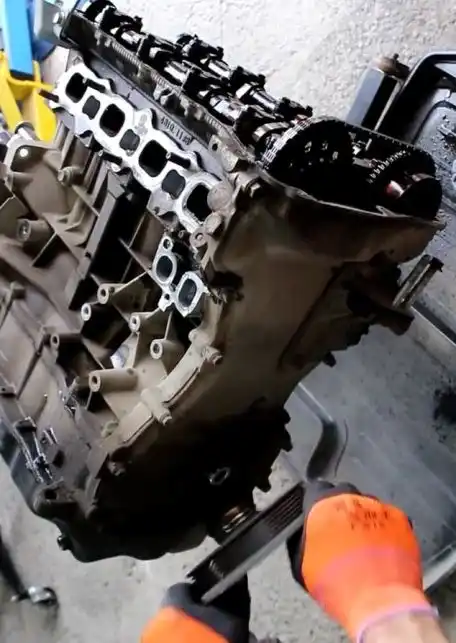

Выкручиваем болт крепления шкива и снимаем шкив с коленчатого вала (показано на снятом двигателе)

 Замена цепи привода ГРМ двигателя 4B10, 4B11 Mitsubishi Lancer

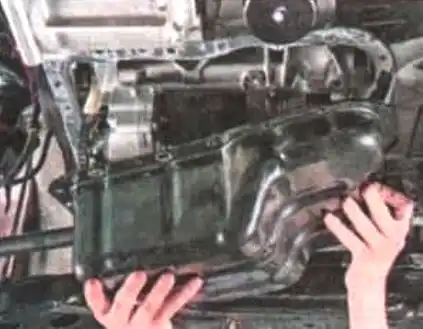

Снимаем масляный картер

 Замена цепи привода ГРМ двигателя 4B10, 4B11 Mitsubishi Lancer

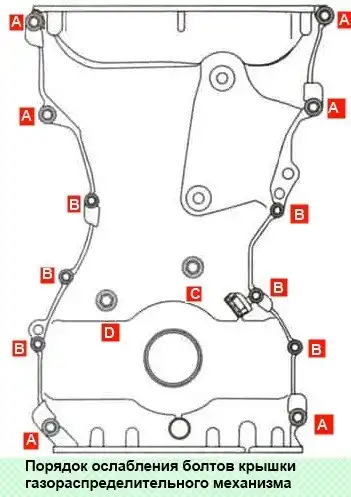

Выкручиваем шесть болтов (А), шесть болтов (В), по одному болту (C) и  (D), а затем снимаем крышку цепи газораспределительного механизма

 Замена цепи привода ГРМ двигателя 4B10, 4B11 Mitsubishi LancerЗамена цепи привода ГРМ двигателя 4B10, 4B11 Mitsubishi Lancer

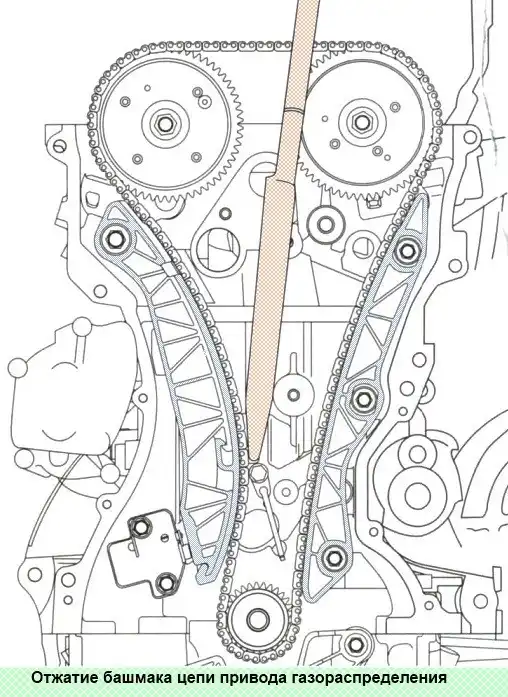

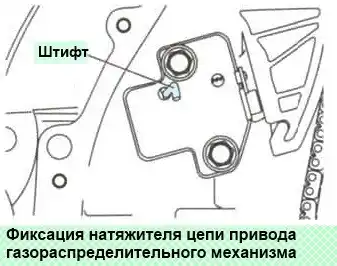

Специальным приспособлением отжимаем башмак натяжителя цепи и фиксируем натяжитель штифтом

 Замена цепи привода ГРМ двигателя 4B10, 4B11 Mitsubishi Lancer

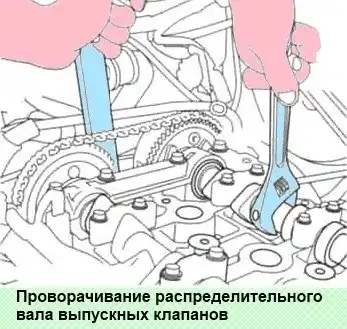

Немного проворачиваем распределительный вал выпускных клапанов по часовой стрелке и снимаем цепь со звеньев шестерни вала

Извлекаем приспособление и снимаем цепь с шестерни вала впускных клапанов, затем с шестерни коленчатого вала и снимаем цепь с двигателя

 Замена цепи привода ГРМ двигателя 4B10, 4B11 Mitsubishi Lancer

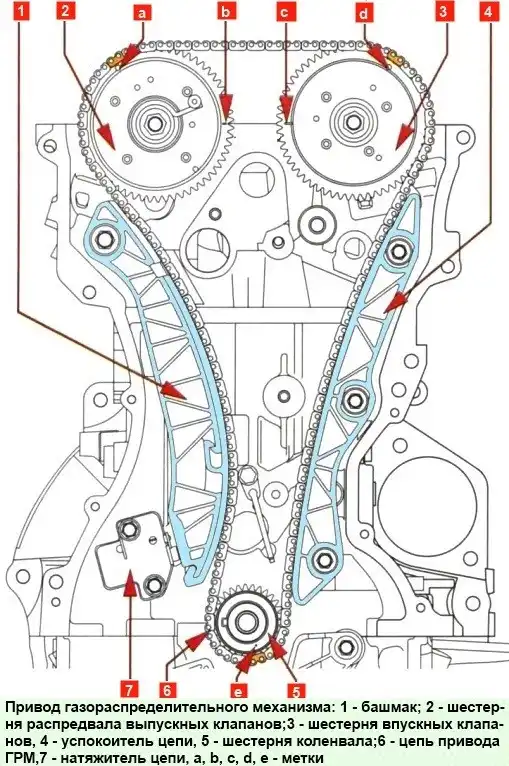

Устанавливаем цепь в обратном порядке, соблюдая совпадение соответствующих меток оранжевого цвета на цепи и на шестернях валов

 Замена цепи привода ГРМ двигателя 4B10, 4B11 Mitsubishi Lancer

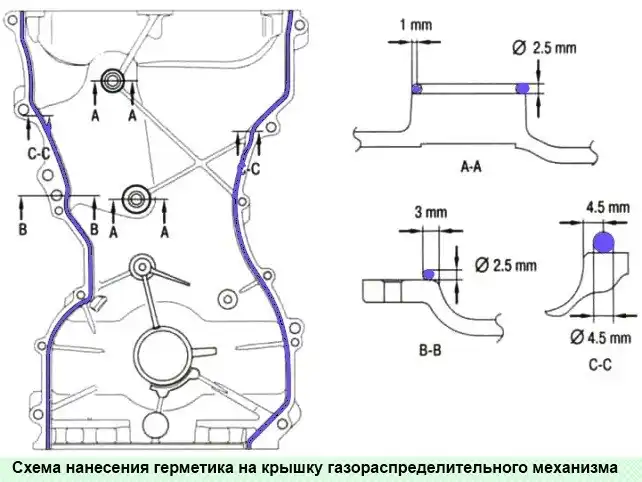

Наносим на привалочную поверхность крышки газораспределительного механизма герметик в соответствии со схемой, показанной на рисунке

Устанавливаем крышку и вкручиваем болты ее крепления в порядке, обратном показанному на рисунке 4

Устанавливаем все остальные ранее снятые детали в обратной последовательности
