Ремонт головки блока цилиндров ЯМЗ-650

Разборка головки блока цилиндров (руководствуемся рис. 1)

1. Отвернуть гайки (311442) крепления штуцеров подвода топлива к форсункам

2. Снять штуцера подвода топлива к форсункам (650.1112154).

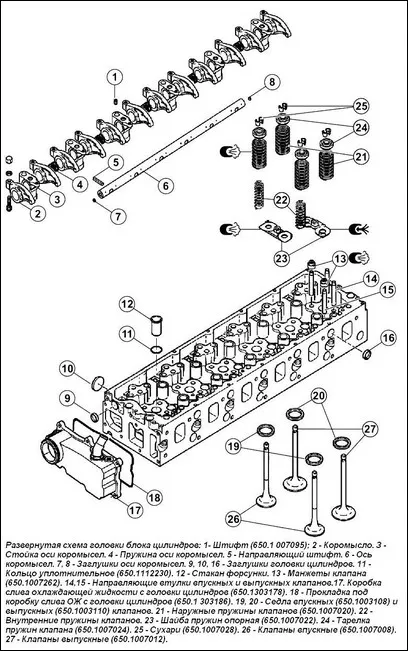

Развернутая схема головки блока цилиндров ЯМЗ-650 — Развернутая схема головки блока цилиндров: 1 - Штифт (650.1007095); 2 - Коромысло. 3 - Стойка оси коромысел. 4 Пружина оси коромысел. 5 - Направляющий штифт. 6 - Ось коромысел. 7, 8 - Заглушки оси коромысел. 9, 10, 16 - Заглушки головки цилиндров. 11 - Кольцо уплотнительное (650.1112230). 12 - Стакан форсунки. 13 Манжеты клапана (650.1007262). 14,15 - Направляющие втулки впускных и выпускных клапанов. 17 Коробка слива охлаждающей жидкости с головки цилиндров (650.1303178). 18 - Прокладка под коробку слива охлаждающей жидкости с головки цилиндров (650.1 303186). 19, 20 - Седла впускных (650.1003108) и выпускных (650.1003110) клапанов. 21 Наружные пружины клапанов (650.1007020). 22 - Внутренние пружины клапанов. 23 Шайба пружин опорная (650.1007022). 24 - Тарелка пружин клапана (650.1007024). 25 - Сухари (650.1007028). 26 - Клапаны впускные (650.1007008). 27 - Клапаны выпускные (650.1007012).

3. Отвернуть болты (а) (300144) (см. Рис. 2) крепления скоб форсунок.

4. Снять скобы крепления форсунок (6) (650.1112163) (см. Рис. 2).
5. Снять форсунки (в) (650.1112010) (см. Рис. 2).
6. Извлечь шайбы медные (312383).

7. Отвернуть 7 болтов крепления коробки слива охлаждающей жидкости с головки цилиндров (а) (310022) (см. Рис. 3).
8. Снять коробку слива охлаждающей жидкости с головки (17).
9. Снять прокладку (18) коробки слива охлаждающей жидкости.

10. Сжать пружины, используя приспособление 9838 (см. Рис. 4).
11. Вынуть сухари (25).
12. Снять тарелки (24) и пружины (21, 22).
13. Извлечь опорные шайбы пружин (23).
14. Извлечь клапаны (26, 27) и разложить их по порядку.
15. Снять манжеты клапанов (13).
16. Извлечь направляющие клапанов (14, 15)
17. К клапанному седлу приварить шайбу.
18. Вытолкнуть седла (19, 20) из головки.
19. Нарезать внутреннюю резьбу М26х1,5 мм в стаканах форсунок

20. Извлечь стаканы форсунок (12), используя приспособление 1205 (см. Рис. 5).
21. Извлечь кольцевое уплотнение (11). Замена стаканов форсунок должна осуществляться при снятой головке блока цилиндров

Разборка коромысел с осью и стойками. (см. Рис. 1)

1. Извлечь направляющую втулку (1).
2. Снять штифты (5).
3. Снять коромысла (2), стойки (3) и пружины (4).
4. При необходимости снять заглушки (7, 8).

Сборка коромысел с осью и стойками. (см. Рис. 1)

1. Установить заглушки (7, 8), используя герметик «Локтайт 542».
2. Смазать маслом и установить стойки (3), коромысла (2) и пружины (4).
3. Установить штифты (1, 5).

Чистка головки блока цилиндров:

(см. Рис.1) Чистку головки блока цилиндров производить при необходимости, для удаления нагара вынуть заглушки (9, 10, 16).

Контроль головки блока цилиндров и деталей МГР. (см. Приложение В)

1. Проверить опорную поверхность головки блока цилиндров под прокладку.
2. Проконтролировать герметичность головки блока цилиндров перед установкой.

Присоединить приспособление 2549 с давлением воздуха в 6 бар, погрузить головку в горячую воду (80˚ С) и убедиться в отсутствии пузырьков (см. Рис. 6).

3. Проверить тарировку пружин.
4. Проверить радиальный зазор между клапаном и направляющей.
5. Проверить отступ и выступ клапанов.

Размеры и допуски головки блока цилиндров

Сборка головки блока цилиндров

Установка заглушек:

1. Установить заглушки (9, 16) (см. Рис. 1), используя приспособления 3016 + 2363 25 мм.
2. Установить заглушку (10) (см. Рис. 1), используя приспособление 3016 + 2363 42 мм.
3. При установке заглушек использовать герметик “Локтайт 542”.
4. Проверить наличие утопания “А” = 1,5 ± 0,5 мм (см. Рис. 9)

Установка стакана форсунки:

1. Поставить на место кольцевое уплотнение (11) (см. Рис. 1).
2. Смазать консистентной смазкой стакан форсунки.
3. Установить на место стакан форсунки (12) (см. Рис. 1).

4. Установить приспособление 2556.
5. Развальцевать в “А” (см. Рис. 10а), используя приспособление 1220.
6. Убрать приспособление 1220, используя приспособление 1205 (см. Рис. 10Б)
7. Убрать приспособление 2556
8. Проверить герметичность.

Установка направляющих втулок клапанов:

1. Смазать консистентной смазкой направляющие втулки.
2. Запрессовать направляющие втулки впускных (1) и выпускных (2) клапанов используя приспособление 2539 и пресс (см. Рис. 11).
После замены направляющих втулок седла клапанов притираются. Выполнять притирку после установки седел.

Установка седел клапанов:

1. Охладить седла клапанов в жидком азоте или приблизительно 12 часов в морозильнике.
2. Установить седла клапанов, используя приспособление 1332 и пресс (см. Рис. 12).

Притирка седел клапанов:

Перед притиркой седел проверьте состояние направляющих втулок клапанов. Замените, если требуется.

Методика:

- направляющие втулки клапанов должны обеспечивать центровку инструмента.
- для определения количества удаляемого металла учитывать значения «R» величины утопания клапанов; обработать посадочную поверхность «Р», используя приспособление 9732, соблюдая угол «А»:
- на впуске 60˚,
- на выпуске 45˚

В зависимости от применяемой оснастки/инструмента, углы указываются либо по отношению к плоскости стыка головки блока цилиндров с прокладкой, либо по отношению к оси клапана.

Установка клапанов (см. Рис. 1):

Сами клапаны не шлифовать, не допускается никакая притирка.

1. Поставить манжеты (13) на направляющие втулки выпускных клапанов.
2. Смазать маслом и установить клапаны.
3. Установить шайбы пружин опорные (23).
4. Установить пружины (21, 22) с тарелками (24).
5. Установить сухари (25), используя приспособление 9838 (см. Рис. 14).

Установка форсунок:

1. Установить форсунку (2) с шайбой медной (1) (312383) в отверстие под форсунку в головке блока цилиндров. (При ее установке отверстие подвода топлива должно быть направлено в сторону впускных окон головки блока цилиндров).
2. Установить штуцер подвода топлива к форсунке (6). (Соблюсти ориентацию (В)).
3. Поманеврировать форсункой (2) и штуцером подвода топлива к форсунке (6) так, чтобы конусы штуцера и отверстия в форсунке сошлись.
4. Наживить гайку крепления штуцера (7).
5. Поставить скобу крепления форсунки (3).
6. Поставить на место сферическую шайбу (4) (312391).
7. Наживить болт крепления скобы форсунки (5).
8. Произвести предварительную затяжку болта скобы крепления форсунки (5) и гайки крепления штуцера (7) моментом не более 5 Нм.
Окончательно затянуть болт крепления скобы форсунки (5) и гайку крепления штуцера (7) моментом 60 Нм.
9. Проверить выступание форсунок.

Установка коробки слива охлаждающей жидкости с головки блока цилиндров:

1. Установить в коробку слива охлаждающей жидкости с головки блока цилиндров (1) уплотнение (2) (см. Рис. 16).
2. Установить коробку слива охлаждающей жидкости с головки блока цилиндров.
3. Наживить болты крепления коробки слива охлаждающей жидкости с головки блока цилиндров и затянуть окончательно Мкр = 20 ± 4 Нм, соблюдая указанный порядок затяжки (см. Рис. 17)
