Розбір головки блоку циліндрів (керуємося рис. 1)

  • 1. Відвернути гайки (311442) кріплення штуцерів підведення палива до форсунок
  • 2. Зняти штуцер підведення палива до форсунок (650.1112154).
Розгорнута схема голівки циліндрів: 1 - Штифт (650.1007095); 10, 16 - Заглушки головки циліндрів 11 - Кільце ущільнювальне (650.1112230). головки циліндрів (650.1303178) 18 - Прокладка під коробку зливу охолоджуючої рідини з головки циліндрів (650.1 303186). (650.1007020). 22 - Внутрішні пружини клапанів. (650.1007008). 27 - Клапани випускні (650.1007012).

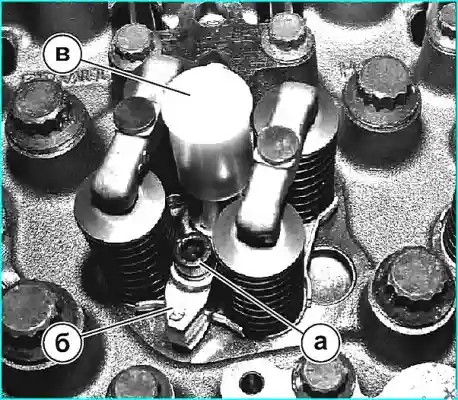

 3. Відвернути болти (а) (300144) (див. мал. 2) кріплення скоб форсунок.

  • 4. Зняти скоби кріплення форсунок (6) (650.1112163) (див. мал. 2).
  • 5. Зняти форсунки (в) (650.1112010) (див. мал. 2).
  • 6. Витягти мідні шайби (312383).

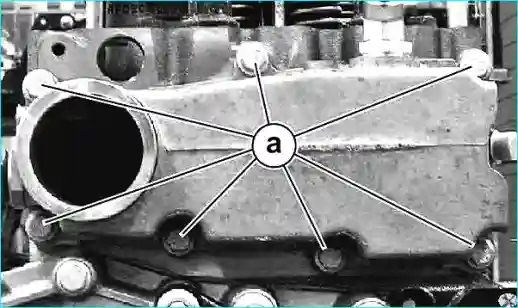

  • 7. Відвернути 7 болтів кріплення коробки зливу охолоджувальної рідини з головки циліндрів (а) (310022) (див. мал. 3).
  • 8. Зняти коробку зливу охолоджувальної рідини з голівки (17).
  • 9. Зняти прокладку (18) коробки зливу рідини, що охолоджує.

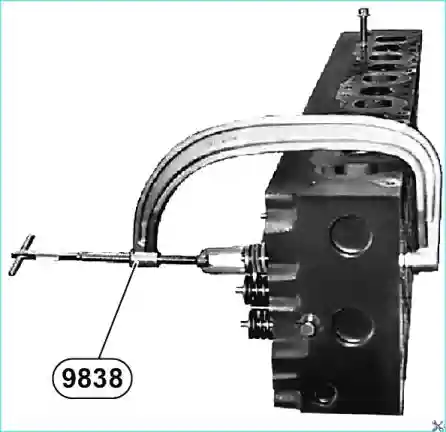

  • 10. Стиснути пружини, використовуючи пристосування 9838 (див. мал. 4).
  • 11. Вийняти сухарі (25).
  • 12. Зняти тарілки (24) та пружини (21, 22).
  • 13. Вийняти шайби пружин (23).
  • 14. Вийняти клапани (26, 27) та розкласти їх по порядку.
  • 15. Зняти манжети клапанів (13).
  • 16. Витягти напрямні клапанів (14, 15)
  • 17. До клапанного сідла приварити шайбу.
  • 18. Виштовхнути сідла (19, 20) з голівки.
  • 19. Нарізати внутрішнє різьблення М26х1,5 мм у склянках форсунок

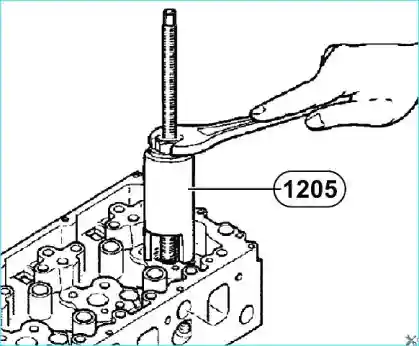

  • 20. Витягти склянки форсунок (12), використовуючи пристосування 1205 (див. мал. 5).
  • 21. Вийняти кільцеве ущільнення (11).

Розбір коромисел з віссю та стійками.

  • 1. Вийняти напрямну втулку (1).
  • 2. Зняти штифти (5).
  • 3. Зняти коромисла (2), стійки (3) та пружини (4).
  • 4. При необхідності зняти заглушки (7, 8).

Складання коромисел з віссю та стійками.

  • 1. Встановити заглушки (7, 8), використовуючи герметик «Локтайт 542».
  • 2. Змастити олією та встановити стійки (3), коромисла (2) та пружини (4).
  • 3. Встановити штифти (1, 5).

Чистка головки блоку циліндрів:

(див. рис.1) Чищення головки блоку циліндрів проводити за необхідності, для видалення нагару вийняти заглушки (9, 10, 16).

Контроль головки блоку циліндрів та деталей МГР (див. Додаток В)

  • 1. Перевірити опорну поверхню головки блоку циліндрів під прокладку.
  • 2. Проконтролювати герметичність головки блоку циліндрів перед встановленням.

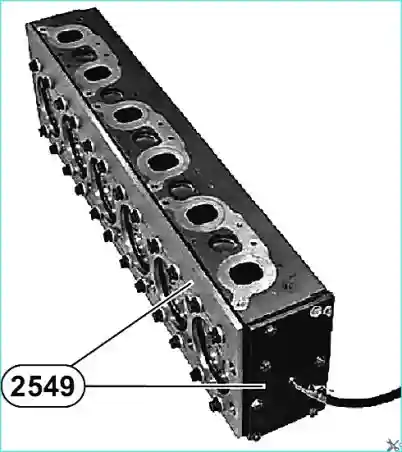

Приєднати пристрій 2549 з тиском повітря в 6 бар, занурити головку в гарячу воду (80˚ С) і переконатися у відсутності бульбашок (див. мал. 6).

  • 3. Перевірити тарування пружин.
  • 4. Перевірити радіальний зазор між клапаном та напрямною.
  • 5. Перевірити відступ та виступ клапанів.

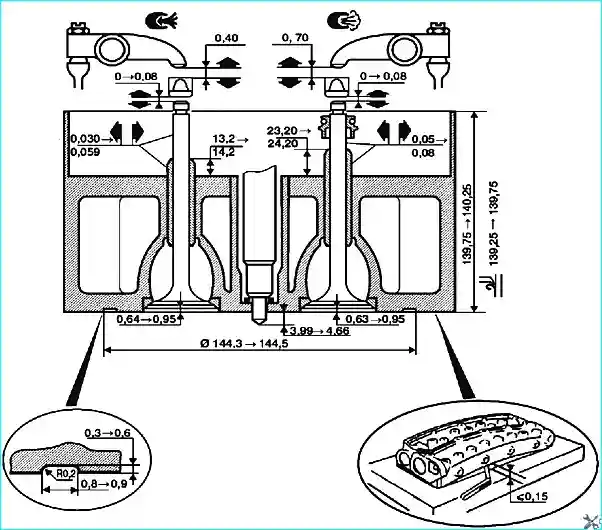

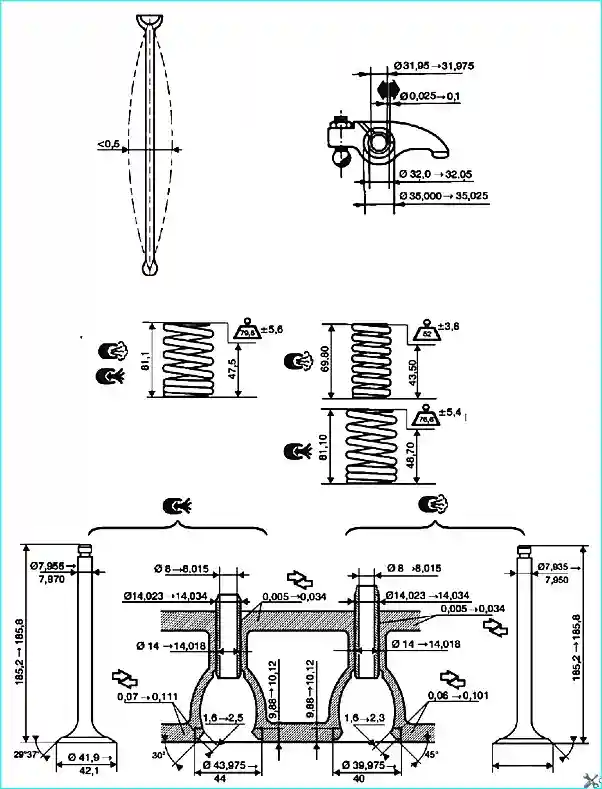

Розміри та допуски головки блоку циліндрів

Складання головки блоку циліндрів

Встановлення заглушок:

  • 1. Встановити заглушки (9, 16) (див. мал. 1), використовуючи пристосування 3016 + 2363 25 мм.
  • 2. Встановити заглушку (10) (див. мал. 1), використовуючи пристосування 3016 + 2363 42 мм.
  • 3. Під час встановлення заглушок використовувати герметик “Локтайт 542”.

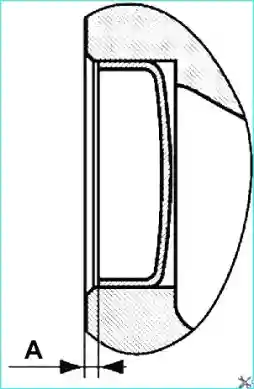

  • 4. Перевірити наявність потопання “А” = 1,5 ± 0,5 мм (див. мал. 9)

Встановлення склянки форсунки:

  • 1. Поставити на місце кільцеве ущільнення (11) (див. мал. 1).
  • 2. Змастити консистентним мастилом склянку форсунки.
  • 3. Встановити на місце склянку форсунки (12) (див. мал. 1).

  • 4. Встановити пристрій 2556.

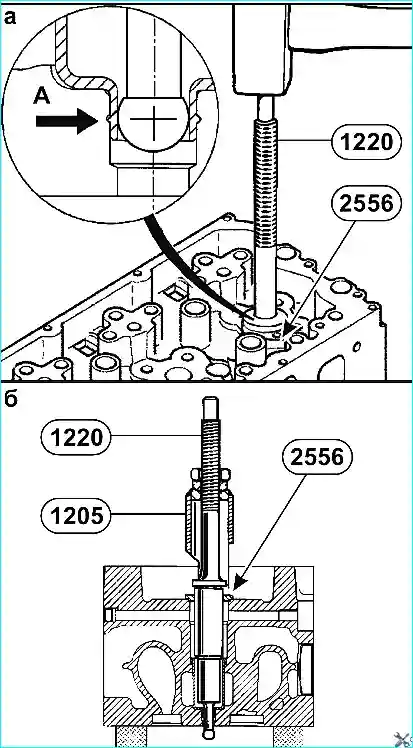

  • 5. Розвальцювати в “А” (див. мал. 10а), використовуючи пристрій 1220.
  • 6. Прибрати пристрій 1220, використовуючи пристрій 1205 (див. Мал. 10Б)
  • 7. Прибрати пристрій 2556
  • 8. Перевірити герметичність.

Встановлення напрямних втулок клапанів:

  • 1. Змастити консистентним мастилом напрямні втулки.

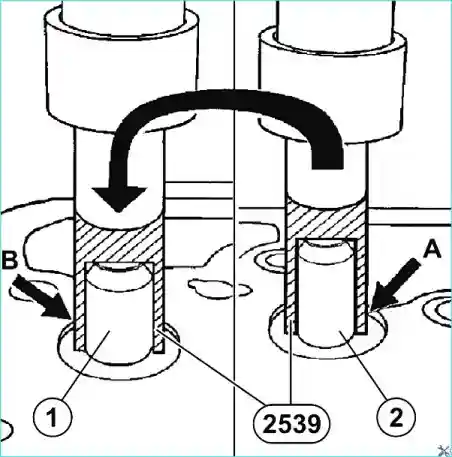

  • 2. Запресувати напрямні втулки впускних (1) та випускних (2) клапанів, використовуючи пристосування 2539 та прес (див. мал. 11).
  • Після заміни направляючих втулок сідла клапанів притираються.

Встановлення сідел клапанів:

  • 1. Охолодити сідла клапанів у рідкому азоті або приблизно 12 годин у морозильнику.

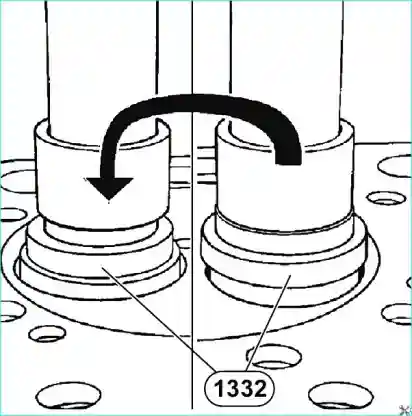

  • 2. Встановити сідла клапанів, використовуючи пристосування 1332 та прес (див. мал. 12).

Притирання сідел клапанів:

Перед притиранням сідел перевірте стан напрямних втулок клапанів. Замініть, якщо потрібно.

Методика:

  • - напрямні втулки клапанів повинні забезпечувати центрування інструменту.

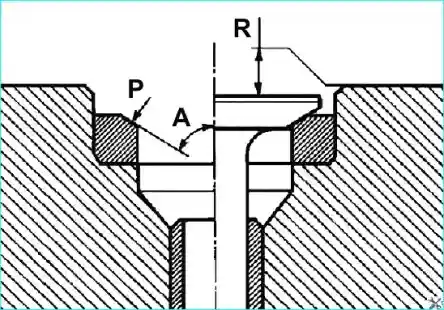

  • - для визначення кількості металу, що видаляється, враховувати значення «R» величини утопання клапанів;
  • - на впускі 60˚,
  • - на випуску 45˚

Залежно від оснастки/інструменту, що застосовується, кути вказуються або по відношенню до площини стику головки блоку циліндрів з прокладкою, або по відношенню до осі клапана.

Встановлення клапанів (див. мал. 1):

Самі клапани не шліфувати, не допускається жодне притирання.

  • 1. Поставити манжети (13) на напрямні втулки випускних клапанів.
  • 2. Змастити олією та встановити клапани.
  • 3. Встановити пружинні шайби (23).
  • 4. Встановити пружини (21, 22) з тарілками (24).
  • 5. Встановити сухарі (25), використовуючи пристрій 9838 (див. мал. 14).

Встановлення форсунок:

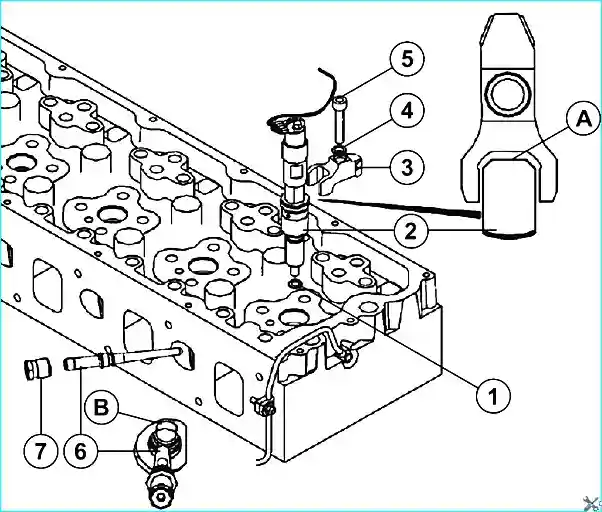

  • 1. Встановити форсунку (2) з мідною шайбою (312383) в отвір під форсунку в головці блоку циліндрів.
  • 2. Встановити штуцер підведення палива до форсунки (6).
  • 3. Поманеврувати форсункою (2) та штуцером підведення палива до форсунки (6) так, щоб конуси штуцера та отвори у форсунці зійшлися.
  • 4. Наживити гайку кріплення штуцера (7).
  • 5. Поставити скобу кріплення форсунки (3).
  • 6. Поставити на місце сферичну шайбу (4) (312391).
  • 7. Наживити болт кріплення скоби форсунки (5).
  • 8. Зробити попередню затяжку болта скоби кріплення форсунки (5) та гайки кріплення штуцера (7) не більше 5 Нм.
  • Остаточно затягнути болт кріплення скоби форсунки (5) та гайку кріплення штуцера (7) моментом 60 Нм.
  • 9. Перевірити виступ форсунок.

Встановлення коробки зливу рідини, що охолоджує, з головки блоку циліндрів:

  • 1. Встановити в коробку зливу рідини, що охолоджує, з головки блоку циліндрів (1) ущільнення (2) (див. Мал. 16).
  • 2. Встановити коробку зливу рідини, що охолоджує, з головки блоку циліндрів.

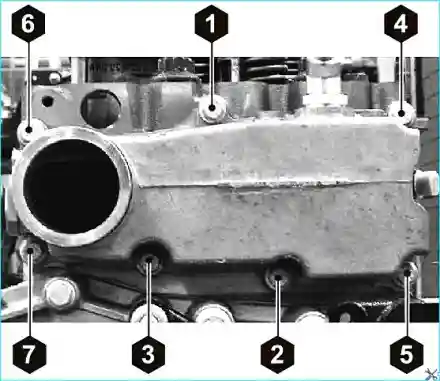

  • 3. Наживити болти кріплення коробки зливу рідини, що охолоджує, з головки блоку циліндрів і затягнути остаточно Мкр = 20 ± 4 Нм, дотримуючись зазначеного порядку затягування (див. Мал. 17)
