Устанавливаем автомобиль на подъемник или смотровую яму
Стравливаем давление топлива для этого:
Откидываем вперед подушку заднего сиденья.

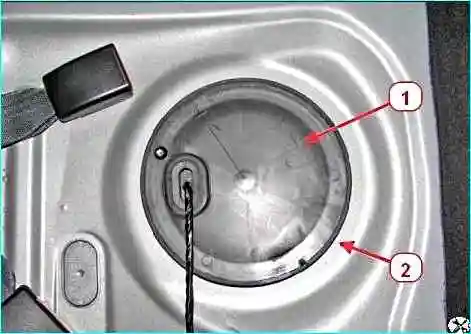

Снимаем крышку 1, рисунок 1, люка бензонасоса.

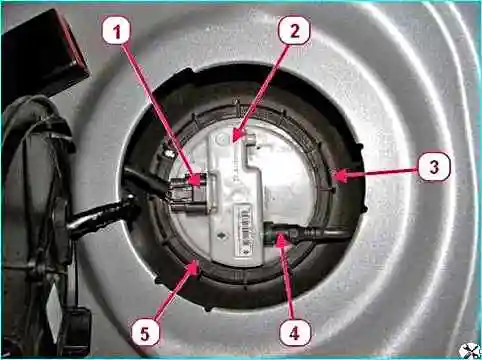

Отсоединяем колодку 1, рисунок 2, от МЭБН 2.
Запускаем двигатель и даем ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе. Выключаем зажигание.
Отсоединяем клемму провода "массы" от аккумуляторной батареи.
Трубки передние топливного трубопровода на автомобилях с двигателями 21129 и 21179
Снимаем экран модуля впуска.

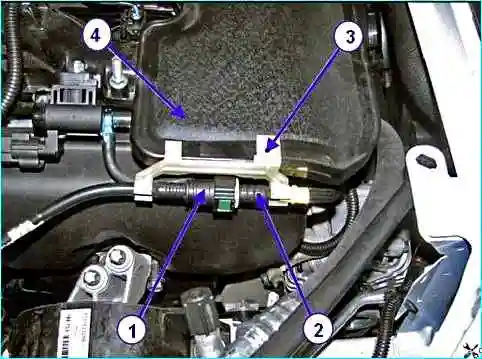

Отсоединяем трубки 1 и 2, рисунок 3, топливного трубопровода от скобы 3 крепления топливного трубопровода на модуле 4 впуска (для двигателя 21129).
Нажимаем на пружинные фиксаторы и отсоединяем движением вдоль оси штуцера наконечник топливной трубки 1 передней топливного трубопровода от трубки 2.
Для снятия передней трубки 1 топливного трубопровода, нажимаем на пружинные фиксаторы и отсоединяем движением вдоль оси штуцера наконечник трубки 1 переднего топливного трубопровода от топливного фильтра.
Для снятия передней трубки 2 топливного трубопровода снимаем модуль впуска, статья – «Снятие топливного модуля».

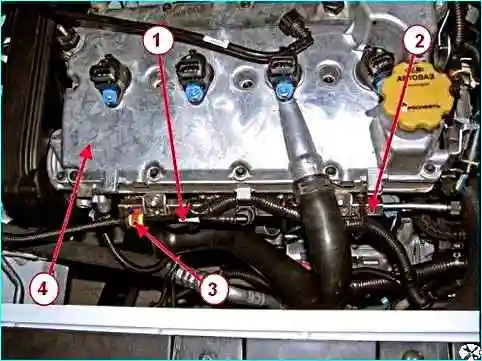

Нажимаем на пружинные фиксаторы и движением вдоль оси штуцера отсоединяем наконечник трубки 1, рисунок 4, передней топливного трубопровода от рампы 2 форсунок.
С помощью плоской отвертки отсоединяем скобу 3 крепления и снимаем трубку переднюю топливного трубопровода.
Трубка передняя топливного трубопровода на автомобилях с двигателем H4M
Снимаем экран модуля впуска.
Нажимаем на пружинные фиксаторы и отсоединяем движением вдоль оси штуцера наконечник топливной трубки 1, рисунок 5, передней топливного трубопровода от штуцера топливной рампы.
Отсоединяем трубку переднюю топливного трубопровода от скобы 2 крепления топливного трубопровода на правой опоре подвески силового агрегата.
Нажимаем на пружинные фиксаторы и отсоединяем движением вдоль оси штуцера наконечник трубки передней топливного трубопровода от топливного фильтра 3 и снимаем трубку с автомобиля.
Нажимаем на пружинные фиксаторы наконечника трубки 4 топливного трубопровода задней и движением вдоль оси штуцера отсоединяем трубку от МЭБН 1.
Трубка топливного трубопровода в нижней части кузова
Нажимаем на пружинные фиксаторы и отсоединяем движением вдоль оси штуцера наконечник трубки топливного трубопровода от топливного фильтра в моторном отсеке.
Поднять автомобиль на подъемнике на удобную высоту.

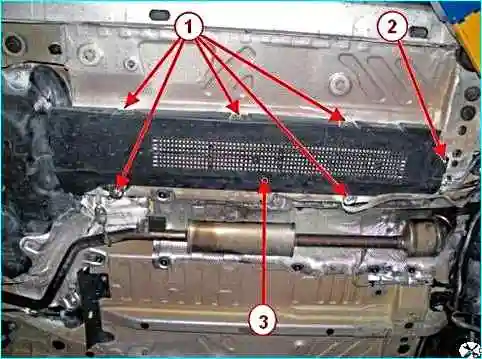

Головкой на 10 с удлинителем откручиваем гайки 1, рисунок 6, и болт 2, снимаем защитный экран 3 трубопроводов.
Нажимаем на пружинный фиксатор соединителя трубки 2, рисунок 7, и движением вдоль оси штуцера отсоединяем трубку на топливном баке от топливного трубопровода на кузове автомобиля.

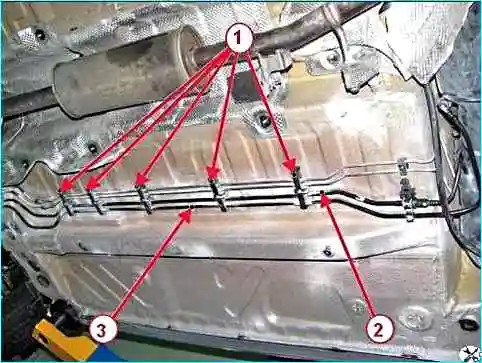

Крепление трубопроводов к кузову: 1 – скоба крепления трубопроводов; 2 – трубка топливного трубопровода; 3 – трубка паропровода от топливного бака к адсорберу
Отжимаем фиксаторы и плоской отверткой отсоединяем скобы 1, рисунок 8, крепления трубопроводов от кузова автомобиля.
Отсоединяем трубку 2 топливного трубопровода от скоб крепления трубопроводов и снимаем с автомобиля.
Снятие трубки топливного трубопровода на топливном баке
Нажимаем на пружинные фиксаторы наконечника трубки 4, рисунок 2, топливного трубопровода и движением вдоль оси штуцера отсоединяем трубку от штуцера МЭБН 1.
Поднять автомобиль на подъемнике на высоту, удобную для выполнения работ.
Головкой на 10 с удлинителем отворачиваем гайки 1, рисунок 6, и болт 2, снимаем защитный экран 3 трубопроводов.
Нажимаем на пружинный фиксатор соединителя трубки 2, рисунок 7, и движением вдоль оси штуцера отсоединяем трубку от топливного трубопровода на кузове автомобиля.
Выводим трубку из фиксирующего отверстия на топливном баке и снимаем с автомобиля.
Установка
Установку трубок топливного трубопровода на автомобиль выполнять в порядке обратном снятию.
Наконечники трубок топливного трубопровода имеют зеленый или белый цвета фиксаторов.
При установке трубок топливного трубопровода наконечники трубок присоединять к штуцерам до щелчка пружинного фиксатора.
После установки проверить надежность фиксации трубок.
Присоединить колодку 1, рисунок 2, жгута проводов заднего к МЭБН 2.
Установить крышку 1, рисунок 1, люка бензонасоса.
Опустить подушку заднего сиденья.
Присоединить клемму провода "массы" к аккумуляторной батарее.
Снятие трубок паропровода системы улавливания паров топлива
Снятие трубки паропровода от топливного бака к адсорберу:
Снимаем правое переднее колесо.
Поднимаем автомобиль на удобную высоту.
Снимаем правую внутреннюю накладку и правый боковой грязезащитный щиток.

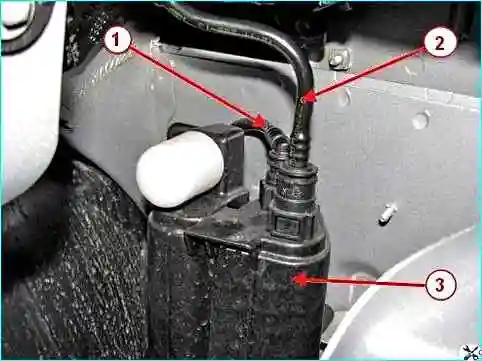

Нажимаем на пружинные фиксаторы наконечника трубки 1, рисунок 9, паропровода от топливного бака к адсорберу и движением вдоль оси штуцера отсоединяем от адсорбера 3.
Головкой на 10 отворачиваем гайки 1, рисунок 6, и болт 2, снимаем защитный экран 3 трубопроводов.
Нажимаем на пружинные фиксаторы наконечника трубки 1, рисунок 7, паропровода от топливного бака к адсорберу и движением вдоль оси штуцера отсоединить от трубки паропровода топливного бака.
Отжимаем фиксаторы и отсоединяем скобы 1, рисунок 8, крепления трубопроводов от кузова автомобиля.
Отсоединяем трубку 3 паропровода от скоб крепления трубопроводов и снимаем с автомобиля.
Снятие трубки паропровода от адсорбера к клапану продувки адсорбера
Снимаем правое переднее колесо.
Поднимаем автомобиль на удобную высоту.
Снимаем правую внутреннюю накладку и правый боковой грязезащитный щиток.
Нажимаем на пружинные фиксаторы наконечника трубки 2, рисунок 9, паропровода от адсорбера к клапану продувки адсорбера и движением вдоль оси штуцера отсоединяем от адсорбера 3.
Нажимаем на пружинные фиксаторы наконечника трубки паропровода от адсорбера к клапану продувки адсорбера, движением вдоль оси штуцера отсоединяем от клапана продувки адсорбера и снимаем трубку с автомобиля.
Снятие трубки паропровода от клапана продувки адсорбера к модулю впуска
Устанавливаем автомобиль на рабочее место, затормаживаем стояночным тормозом и выключаем зажигание.
Снимаем экран модуля впуска.
Нажимаем на пружинные фиксаторы наконечника трубки паропровода и движением вдоль оси штуцера отсоединяем трубку от штуцера модуля впуска.
Нажимаем на пружинные фиксаторы наконечника трубки паропровода и движением вдоль оси штуцера отсоединяем трубку от штуцера клапана продувки адсорбера.
Отсоединяем трубку паропровода от скоб крепления на модуле впуска и кузове и снимаем трубку с автомобиля.
Установку трубок паропровода на автомобиль выполнять в порядке обратном снятию.
Наконечники трубок паропровода имеют черный цвет фиксаторов.
При установке трубок паропровода наконечники трубок присоединять к штуцерам до щелчка пружинного фиксатора.
После установки проверить надежность фиксации трубок.
Снятие клапана продувки адсорбера
Подготавливаем автомобиль для выполнения работы, отсоединяем минусовую клемму аккумулятора.

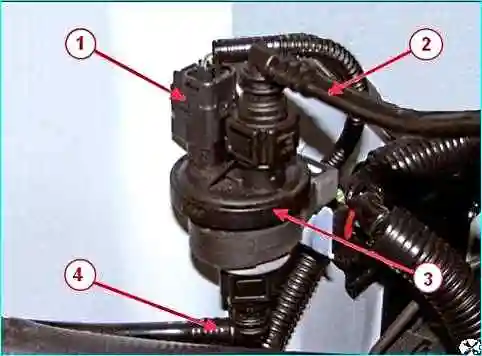

Отсоединяем колодку 1, рисунок 10, жгута проводов от клапана 3 продувки адсорбера.
Нажимаем на пружинные фиксаторы наконечника трубки 2 паропровода к модулю впуска и движением вдоль оси штуцера отсоединяем трубку от клапана продувки адсорбера.
Нажимаем на пружинные фиксаторы наконечника трубки 4 паропровода от адсорбера и движением вдоль оси штуцера отсоединяем трубку от клапана продувки адсорбера.
Снимаем клапан продувки адсорбера с кронштейна на кузове автомобиля совместно с демпфером.
При необходимости снимаем демпфер с клапана продувки адсорбера.
Установку клапана продувки адсорбера выполнять в порядке обратном снятию.
При установке трубок паропровода наконечники трубок присоединять к штуцерам клапана продувки адсорбера до щелчка пружинного фиксатора.
После установки проверить надежность фиксации трубок.
