Снятие топливного модуля Lada Xray

В состав топливного модуля входят датчик уровня топлива, топливный фильтр, собственно электронасос и регулятор давления

Все эти элементы установлены в кронштейне и корпусе топливного насоса

Основные неисправности топливного модуля:

  • – отказ или неправильная работа датчика указателя уровня топлива;
  • – засорение или повреждение топливного фильтра насоса;
  • – выход из строя электронасоса;
  • – выход из строя регулятора давления. В большинстве случаев нарушение работы датчика уровня топлива вызвано загрязнением или окислением его контактной группы.

Модуль желательно снимать, чтобы количество топлива в баке было меньше половины бака.

Снятие топливного модуля

Подготавливаем автомобиль для снятия модуля.

Откидываем вперед подушку заднего сиденья.

Крышка люка бензонасоса: 1 – крышка люка бензонасоса; 2 – задняя панель пола

Снимаем крышку 1, рисунок 1, люка бензонасоса.

Модуль электробензонасоса (МЭБН): 1 – колодка жгута проводов заднего к МЭБН; 2 – МЭБН; 3 – топливный бак; 4 – наконечник топливной трубки; 5 – прижимное кольцо

Отсоединяем колодку 1, рисунок 2, заднего жгута проводов от МЭБН 2.

Запускаем двигатель и даем ему поработать на холостом ходу до остановки. Этим самым мы сбрасываем давление в топливной системе.

Выключаем зажигание и отсоединяем минусовую клемму аккумулятора.

Нажимаем на пружинные фиксаторы наконечника трубки 4 топливного трубопровода задней и движением вдоль оси штуцера отсоединяем трубку от МЭБН 1.

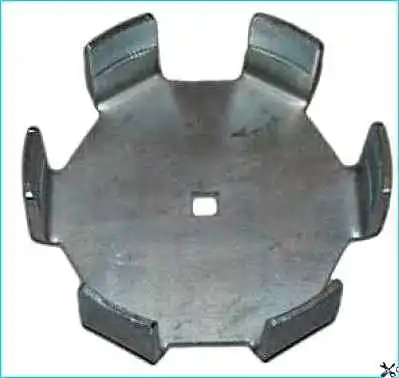

Ключ 67.7812-9704 L для снятия и установки прижимного кольца модуля топливного насоса

С помощью ключа 67.7812-9704 L (рисунок 3), поворачиваем прижимное кольцо 5 против хода часовой стрелки.

Снимаем прижимное кольцо и аккуратно вынимаем топливный модуль, стараясь не разбрызгать топливо.

Снятие уплотнительного кольца модуля топливного насоса

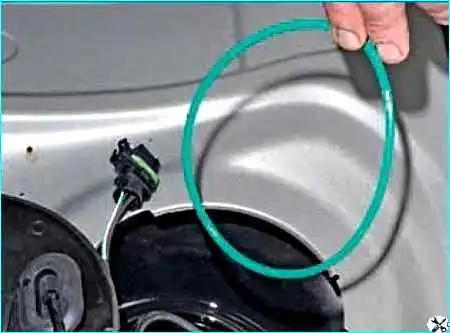

Извлекаем уплотнительное кольцо рисунок 4.

Самодельный ключ для откручивания прижимного кольца модуля топливного насоса

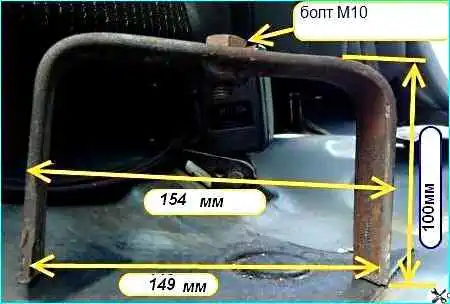

Если нет специального ключа, то можно изготовить из прутка металла ключ (рисунок 5).

Установка топливного модуля

Проверить состояние уплотнительного кольца и гайки крепления электробензонасоса, при необходимости заменить.

Установить уплотнительное кольцо в канавку на топливном баке 3.

Установить МЭБН 2, рисунок 2, в топливный бак 3, совместив метки.

Установить прижимное кольцо 5 и повернуть его по ходу часовой стрелки, совместив метку на прижимном кольце с меткой на топливном баке.

Присоединить трубку 4 топливного трубопровода заднюю к МЭБН движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя.

Проверить надежность фиксации трубки.

Присоединить колодку 1 жгута проводов заднего к МЭБН.

Установить крышку 1, рисунок 1, люка бензонасоса.

Опустить подушку заднего сиденья.

Присоединить клемму провода "массы" к аккумуляторной батарее.
