Снятие и установка гидроагрегата АБС
Подготавливаем автомобиль для выполнения работы
Устанавливаем автомобиль на подъемник, затормаживаем стояночным тормозом и выключаем зажигание
Открываем капот и отключаем минусовую клемму аккумулятора

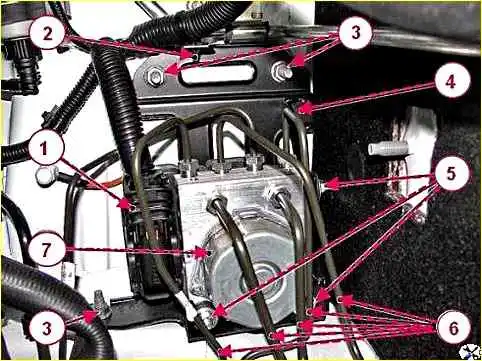

Отсоединяем штекерную колодку 1, рисунок 1, жгута проводов переднего от гидроагрегата 7 АБС.
С помощью ключа для тормозных трубок отсоединяем тормозные трубки 6 от гидроагрегата АБС. Устанавливаем в отверстия гидроагрегата и на тормозные трубки заглушки.
С помощью плоскогубцев отсоединяем фиксатор 2 жгута проводов от кронштейна 4 крепления гидроагрегата.
При помощи плоской отвертки извлекаем тормозные трубки 6 из скоб крепления на кузове.
Головкой на 13 отворачиваем три гайки 3 крепления кронштейна гидроагрегата к кузову и снимаем гидроагрегат 7 в сборе с кронштейном 4 крепления.
Головкой на 10 отворачиваем три гайки 5 крепления гидроагрегата к кронштейну крепления и снимаем гидроагрегат с кронштейна.
Установка гидроагрегата АБС
После замены гидроагрегата нужно будет выполнить процедуру программирования параметров ЭБУ АБС.
Устанавливаем гидроагрегат 7 на кронштейн 4 крепления и закрепляем тремя гайками 5. Момент затяжки гаек 7 – 9 Нм (0,7…0,9 кгс.м).
Устанавливаем гидроагрегат в сборе с кронштейном на автомобиль и закрепляем тремя гайками 3. Момент затяжки гаек 18 - 24 Нм (1,8 - 2,4 кгс.м).
Подсоединяем штекерную колодку 1 жгута проводов переднего к разъему гидроагрегата.
Закрепляем фиксатор 2 жгута проводов на кронштейне 4 гидроагрегата.
Закрепляем тормозные трубки 6 в скобах крепления на кузове.
Извлекаем технологические заглушки из отверстий гидроагрегата и тормозных трубок и подсоединяем тормозные трубки к гидроагрегату. Момент затяжки штуцеров тормозных трубок 14 - 20 Нм (1,4 - 2,0 кгс.м).
Подсоединяем минусовую клемму к аккумулятору.
Снятие и установка датчика скорости вращения переднего колеса
Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник, затормаживаем стояночным тормозом и выключаем зажигание.
Открываем капот и отключаем минусовую клемму аккумулятора.
Поднимаем автомобиль на высоту, удобную для выполнения работ.

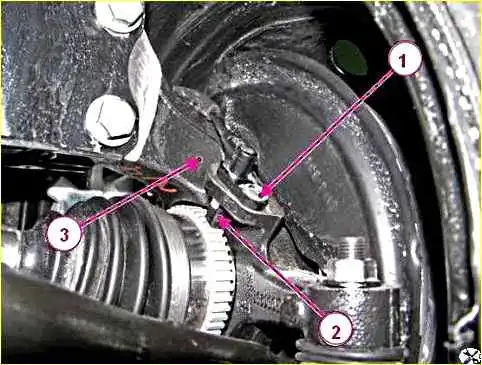

С помощью сменной насадки Torx Т30 отворачиваем винт 1, рисунок 2, крепления датчика скорости и извлекаем датчик 2 скорости из отверстия на поворотном кулаке 3.

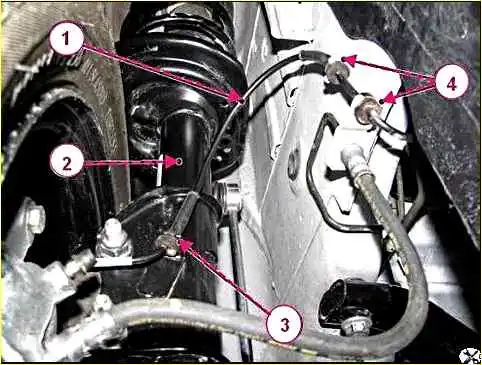

Извлекаем жгут 1, рисунок 3, проводов датчика скорости из пазов кронштейна 3 на стойке передней подвески и кронштейнов 4 на брызговике моторного отсека.
Отсоединяем колодку жгута проводов датчика скорости от жгута проводов переднего и фиксатора на кузове автомобиля и снимаем датчик скорости.
Установка датчика скорости вращения переднего колеса
Присоединяем колодку жгута проводов датчика скорости к жгуту проводов переднему и фиксатору на кузове автомобиля.
Устанавливаем датчик 2, рисунок 2, скорости в посадочное отверстие на поворотном кулаке 3 и закрепляем винтом 1. Момент затяжки винта 6 - 7 Нм (0,6 - 0,7 кгс.м).
Устанавливаем жгут 1, рисунок 3, проводов датчика скорости в паз кронштейна 3 стойки передней подвески и в пазы кронштейнов 4 на брызговике моторного отсека.
Снятие и установка датчика скорости заднего колеса
Подготавливаем автомобиль для выполнения работы.
Устанавливаем автомобиль на подъемник, затормаживаем стояночным тормозом и выключаем зажигание.
Открываем капот и отключаем минусовую клемму аккумулятора.
Снимаем заднее колесо.
Поднимаем автомобиль на высоту, удобную для выполнения работ.

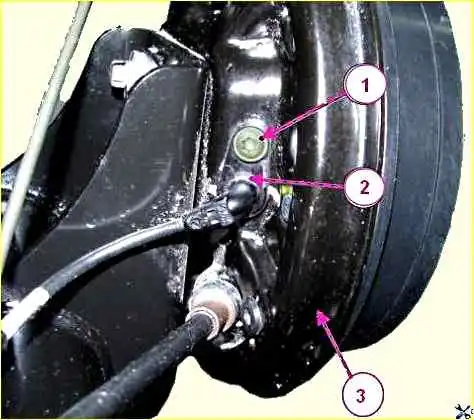

С помощью насадки Torx Т30 отворачиваем винт 1, рисунок 4, крепления датчика 2 скорости к щиту 3 заднего тормоза и извлекаем датчик.

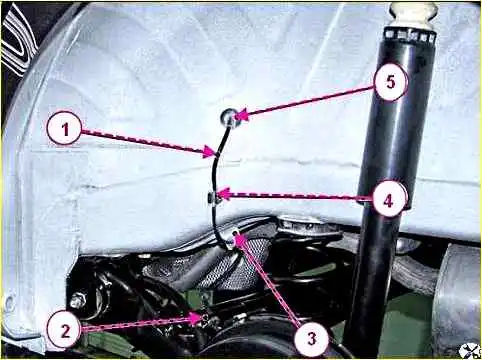

С помощью плоской отвертки извлекаем жгут 1, рисунок 5, проводов датчика скорости из паза кронштейна 2 и скобы крепления на рычаге задней подвески, из паза кронштейна 3 и скобы 4 крепления на кузове.
С помощью шлицевой отвертки извлекаем заглушку 5 жгута проводов датчика скорости из отверстия в арке заднего колеса.
Снимаем облицовку арки заднего колеса со стороны салона.

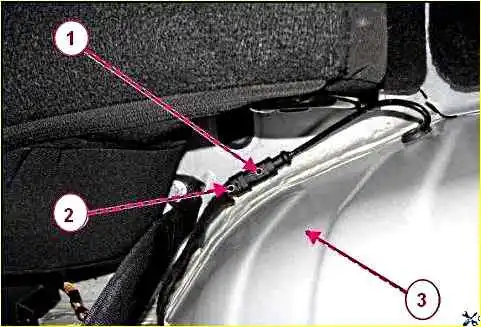

Отсоединяем разъем 1, рисунок 6, жгута датчика скорости от жгута 2 проводов заднего и фиксатора крепления на кузове и снять датчик скорости.
Установка датчика скорости заднего колеса
Заводим разъем 1, рисунок 6, жгута проводов датчика скорости в отверстие в арке 3 заднего колеса и подсоединяем к фиксатору на кузове и разъему 2 жгута проводов заднего.
Устанавливаем заглушку 5, рисунок 5, жгута проводов датчика скорости в отверстие в арке заднего колеса.
Устанавливаем облицовку арки заднего колеса со стороны салона.
Устанавливаем датчик 2, рисунок 4, скорости в отверстие тормозного щита 3 и закрепляем его винтом 1. Момент затяжки винта 6 - 7 Нм (0,6 - 0,7 кгс.м).
Устанавливаем жгут 1, рисунок 5, проводов датчика скорости в паз кронштейна 2 и скобу крепления на рычаге задней подвески, в паз кронштейна 3 и скобу 4 крепления на кузове.
Устанавливаем заднее колесо.
