Рампу форсунок снимаем при ремонте топливной системы, когда нужно снять форсунки, а также при ремонте двигателя и его систем
Подготавливаем автомобиль для выполнения работы.
Снятие топливной рампы с двигателя
Стравливаем давление топлива в топливной системе – «Информация по сбросу давления топлива Снятие и установка топливных магистралей Lada Xray».
После сброса давления топлива отсоединяем минусовую клемму аккумулятора.
Снимаем модуль впуска, как описано в статье – «Как снять модуль впуска Lada Xray».

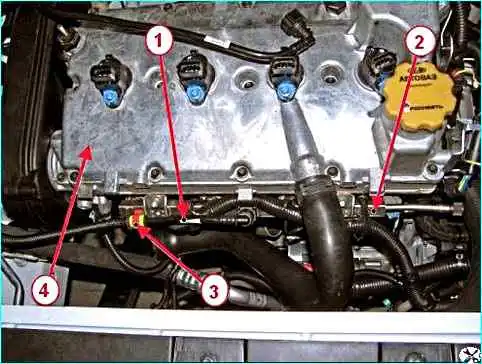

Нажимаем на пружинные фиксаторы и движением вдоль оси штуцера отсоединяем наконечник трубки 1, рисунок 1, передней топливного трубопровода от рампы 2 форсунок.
Для автомобилей с двигателем 21129 и 21179
Плоской отверткой отсоединяем скобу 3 крепления и отводим в сторону трубку переднюю топливного трубопровода.

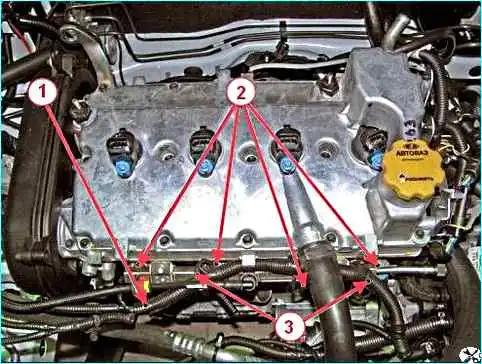

Отсоединяем колодки жгута 1, рисунок 2, проводов от топливных форсунок 2, ножом разрезаем два хомута 3 крепления и отводим жгут в сторону.

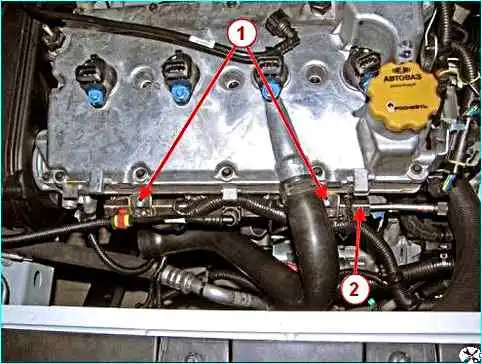

Ключом на 5 для внутреннего шестигранника откручиваем два болта 1, рисунок 3, снимаем рампу 2 с форсунками в сборе.
Для автомобилей с двигателем Н4М
Головкой на 8, 10 откручиваем четыре болта крепления защитного кожуха топливной рампы и снимаем защитный кожух.
Отсоединяем колодки жгута проводов от топливных форсунок и отводим жгут в сторону.
Головкой на 10 отворачиваем два болта крепления и снимаем рампу с форсунками в сборе.
Установка рампы форсунок
Для автомобилей всех комплектаций
Перед установкой рампы уплотнительные кольца форсунок смазать моторным маслом.
Установить рампу с форсунками в сборе на двигатель. Завернуть и затянуть болты крепления. Момент затяжки болтов 9 - 14 Нм (0,9 - 1,4 кгс.м).
Присоединить колодки жгута 1, рисунок 2, проводов к топливным форсункам 2 и закрепить жгут двумя новыми хомутами 3 к рампе форсунок (для автомобилей с двигателями 21129 и 21179).
Присоединить трубку 1, рисунок 1, переднюю топливного трубопровода к штуцеру рампы 2.
При установке наконечник трубки присоединить к штуцеру до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубки.
Для автомобилей с двигателями 21129 и 21179: присоединить скобу 3 крепления топливного трубопровода к рампе форсунок.
Для автомобилей с двигателем Н4М: установить кожух топливной рампы и закрепить двумя болтами.
Установить модуль впуска в сборе на головку цилиндров.
Присоединить колодку жгута проводов заднего к МЭБН 1.
Установить крышку люка бензонасоса.
Опустить подушку заднего сиденья.
Присоединить клемму провода "массы" к аккумуляторной батарее.
