На автомобилях Lada Priora применяют выключатель (замок) зажигания типа 11180-3704010 с противоугонным запорным устройством, блокировкой повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой
У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа, работу противоугонного устройства и наличие связи с автомобильной противоугонной системой.
Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 1).
Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле «К4».
Запорный стержень противоугонного устройства выдвигается, если установить ключ в положение «0» (выключено) и вынуть из замка.
Запорный стержень утапливается после поворота ключа из положения «0» (выключено) в положение «I» (зажигание).
Ключ можно вынуть из замка только в положении «0».
Блокировочное устройство повторного включения стартера не должно допускать повторного поворота ключа из положения «I» (зажигание) в положение «II» (стартер).
Поворот ключа зажигания в это положение должен быть возможен только после возврата ключа в положение «0» (выключено).
Снятие, установка и разборка выключателя зажигания
Вам потребуются: молоток, зубило, отвертка с плоским лезвием.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите кожух рулевой колонки.

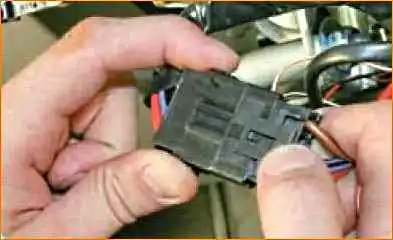

Отожмите фиксатор.

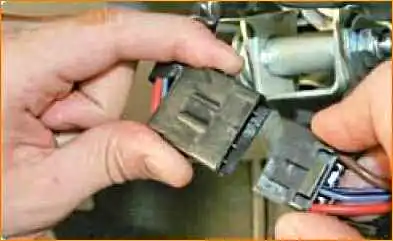

Отсоедините колодку с проводами замка зажигания от жгута проводов панели приборов.

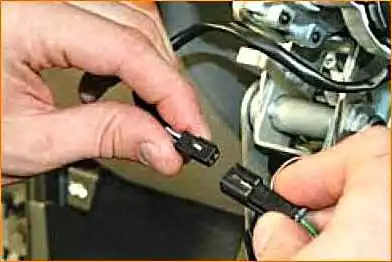

Отсоедините колодку с проводами замка зажигания от жгута проводов системы управления иммобилизатором.

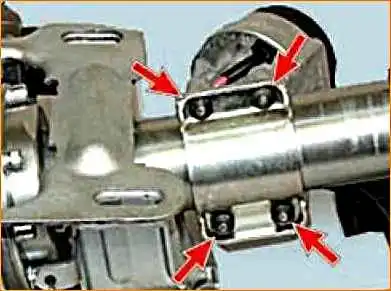

Выверните с помощью зубила и молотка или высверлите четыре болта с отрывными головками и снимите замок зажигания с рулевой колонки.

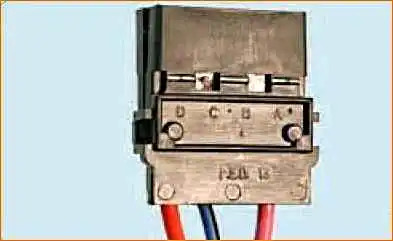

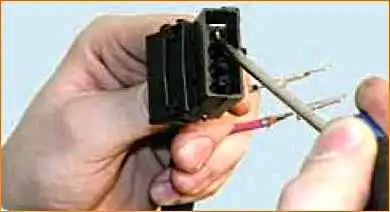

Отогните фиксатор колодки жгута проводов замка зажигания.

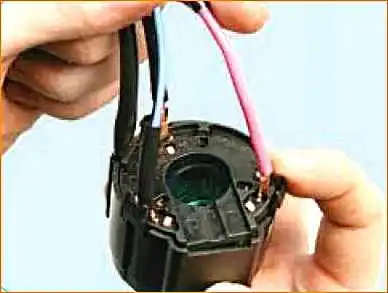

Извлеките из колодки клеммы с проводами.

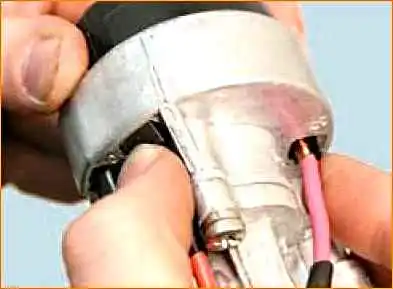

Сожмите защелки.

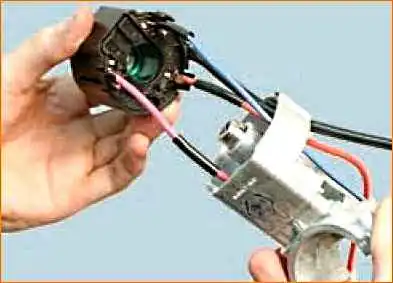

Снимите пластмассовую крышку с корпуса замка.
Отогните две пластмассовые защелки.

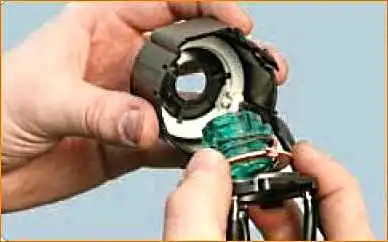

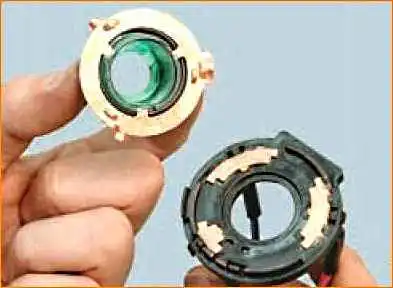

Выньте контактную группу из крышки замка.
Осмотрите контакты.
Окисленные или подгоревшие контакты зачистите мелкозернистой шлифовальной шкуркой.
При сильном повреждении контактов замените контактную группу или замок в сборе
Соберите замок зажигания в порядке, обратном снятию, при этом обратите внимание на расположение клемм с проводами в колодке жгута проводов.
Установите замок зажигания в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства.
Для этого вставьте ключ в замок и поверните его из положения «0» в любое другое положение.
При замене замка зажигания необходимо заменить электронные кодовые элементы (транспондеры) в головках ключей зажигания нового замка соответствующими кодовыми элементами ключей от замка зажигания, снятого с автомобиля.
Процедуру обучения после такой замены проводить не требуется.
Включаемые цепи при различных положениях ключа:
- 0 - выключено;
- I - включено зажигание, под напряжением контакты 30 и 50. Включаемые цепи: - Система управления двигателем, возбуждение генератора, фары, сигнализация поворота, контрольные приборы, очистители и омыватели, стеклоподъемники;
- II - включен стартер, под напряжением контакты 30 и 50 и включено зажигание
