На автомобили Lada Priora устанавливают генератор мод. 5102.3771 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (если смотреть со стороны привода)
Генератор мод. 5102.3771 имеет ряд преимуществ перед ранними аналогами отечественного производства.
Наиболее существенное отличие — повышенная токоотдача генератора на малых оборотах двигателя (увеличение составляет 4–6 А при снижении оборотов ротора генератора на 300 мин-1), что особенно необходимо при эксплуатации автомобиля зимой, а также позволит в дальнейшем использовать в конструкции автомобиля автоматическую коробку передач.
Техническая характеристика генератора 5102.3771
Максимальная сила тока отдачи при 14 В - 80 ампер
Регулируемое напряжение - 13,8–14,4 вольт
Передаточное отношение двигатель — генератор - 1:2,4
Удельная мощность, Вт/кг - 205 Масса, кг - 5,4

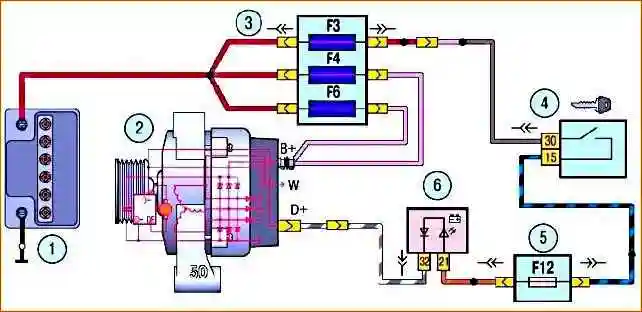

Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора через сигнальную лампу 6 разряда аккумуляторной батареи, расположенную в комбинации приборов.
После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.
Вывод «W» генератора на автомобилях Lada Priora не используется.
Работу генератора отслеживают с помощью сигнальной лампы разряда аккумуляторной батареи, расположенной в комбинации приборов.
При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть, если генератор исправен.
Яркое горение лампы или ее горение вполнакала свидетельствует о неисправностях.

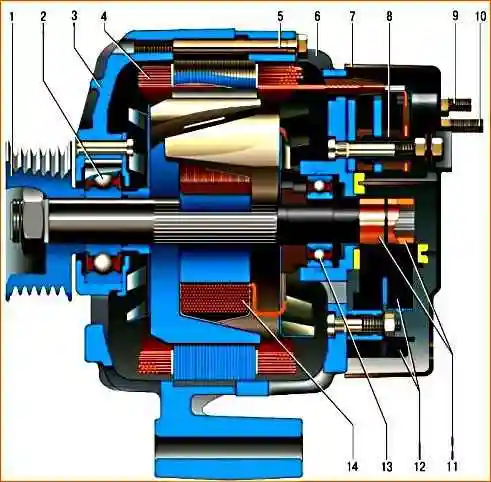

Статор 4 (рис. 2) и крышки 3 и 6 стянуты четырьмя винтами.
Вал ротора 14 вращается в подшипниках 2 и 13, которые установлены в крышках.
Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 11.
Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 8, прикрепленным к крышке 6.
Электронный регулятор 12 напряжения объединен в один блок со щеткодержателем и также крепится к крышке 6.
Возможные неисправности генератора
Причина – Способ устранения
Сигнальная лампа не загорается при включении зажигания, контрольные приборы не работают:
Перегорел предохранитель F12 в монтажном блоке - Замените предохранитель
Обрыв цепи питания комбинации приборов - Проверьте соединения провода оранжевого цвета от монтажного блока до комбинации приборов
Обрыв цепи питания комбинации приборов: не подается напряжение от замка зажигания до монтажного блока - Проверьте соединения провода голубого цвета с черной полосой от выключателя зажигания до монтажного блока и сам провод
Не срабатывает замок зажигания - Замените замок зажигания
Сигнальная лампочка не загорается при включении зажигания и не горит при работе двигателя, контрольные приборы работают, аккумуляторная батарея разряжена:
Неисправность комбинации приборов - Замените комбинацию приборов
Обрыв цепи между комбинацией приборов и выводом (D+) генератора - Проверьте соединения проводов коричневого цвета с белой полосой от генератора до комбинации приборов
Износ или зависание щеток, окисление контактных колец - Замените регулятор напряжения, протрите кольца салфеткой, смоченной в бензине
Поврежден регулятор напряжения - Замените регулятор напряжения
Отпаялись выводы обмотки возбуждения от контактных колец - Замените ротор генератора
Сигнальная лампа ярко горит или горит слабо при работе двигателя, аккумуляторная батарея разряжена:
Проскальзывание ремня привода генератора - Отрегулируйте натяжение ремня
Поврежден регулятор напряжения - Замените регулятор напряжения
Повреждены диоды выпрямительного блока - Замените выпрямительный блок
Повреждены дополнительные диоды питания обмотки возбуждения - Замените выпрямительный блок
Обрыв или короткое замыкание в обмотке статора - Замените статор
Сигнальная лампа горит при работе двигателя, аккумулятор не заряжается
Поврежден регулятор напряжения - Замените регулятор
Повышенная шумность генератора:
Повреждены подшипники генератора - Замените задний подшипник или переднюю крышку вместе с подшипником
Межвитковое замыкание статора или замыкание на массу обмотки статора (вой генератора) - Замените статор
Короткое замыкание в одном из вентилей генератора - Замените выпрямительный блок
