Замена резиновых втулок нижних рычагов ГАЗ-3110
Установить автомобиль на подъемник или смотровую канаву
Очистить от грязи места крепления рычагов.
Ослабить крепежные болты колеса.
Если автомобиль установлен на канаве, то поставить автомобиль на стояночный тормоз, установить упоры под задние колеса, приподнять переднюю часть автомобиля и установить ее на опоры.
Снять колесо. Под чашку пружины установить домкрат (желательно гидравлический) и, приподняв им чашку, нагрузить пружину.
Если автомобиль установлен на подъемнике, то сначала снять колесо, а затем под чашку пружины подставить устойчивую опору и, осторожно опуская автомобиль, нагрузить пружину.

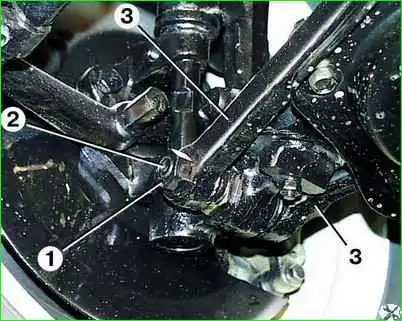

Отвернуть гайку 1, вынуть палец 2 и отсоединить нижние рычаги 3 от стойки.

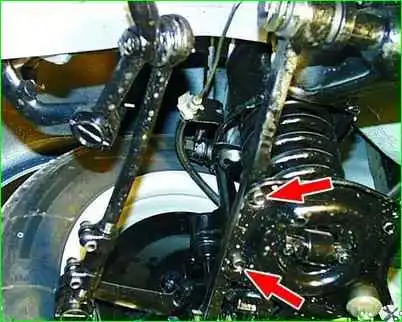

Отвернуть два болта крепления чашки пружины к рычагу.

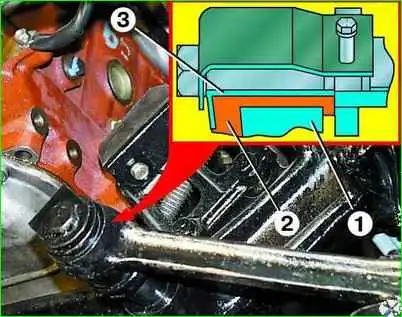

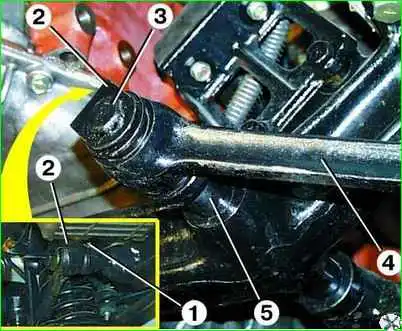

Отвернуть болт 1 крепления и снять скобу 2 пальца оси. Вывернуть палец 3 оси из втулки 5 балки и снять рычаг.
Вынуть или при необходимости выпрессовать палец из рычага. При этом не исключена возможность, что распорная втулка 3 останется на пальце.
В этом случае распорную втулку необходимо удалить с пальца, распилив ее или аккуратно срубив зубилом.
Зажать рычаг 1 в тиски и выпрессовать из него резиновую втулку 2.
Тщательно очистить проушину рычага от грязи и, возможно, остатков старой втулки.
Смочив новую втулку в неэтилированном бензине, вставить в нее распорную втулку.
Запрессовать резиновую втулку в сборе с распорной в проушину рычага, используя оправку.
Осмотреть посадочное место рычага на пальце и при необходимости зачистить поверхность пальца мелкой шкуркой.
Вставить палец во втулку подсобранного рычага.
Рассмотрим более подробно снятие рычагов и замену резиновых втулок
Поддомкрачиваем передок автомобиля, устанавливаем под чашку пружины упор и опускаем автомобиль, сжимая пружину.
Верхний буфер должен отойти от упора.

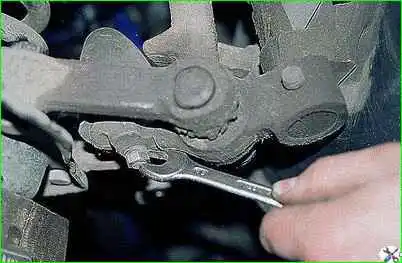

Ключом на 13 отворачиваем гайку.

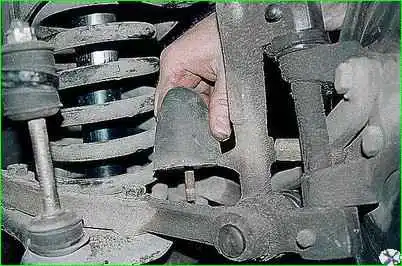

Снимаем нижний буфер.
Головкой на 22 отворачиваем гайку и вынимаем нижний палец стойки.
Отводим стойку.

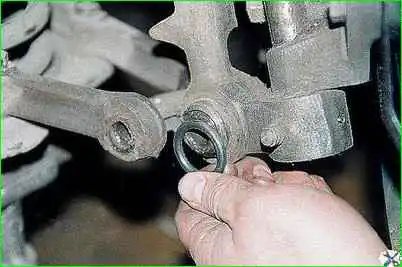

Снимаем резиновое защитное кольцо резьбового шарнира.

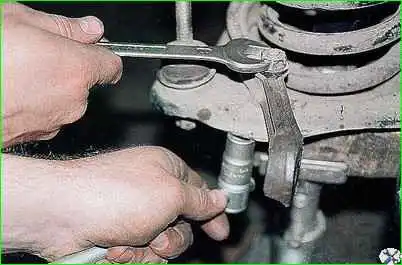

Придерживая болты крепления рычага к чашке пружины головкой на 14, ключом на 17 отворачиваем две гайки и отсоединяем рычаг от чашки

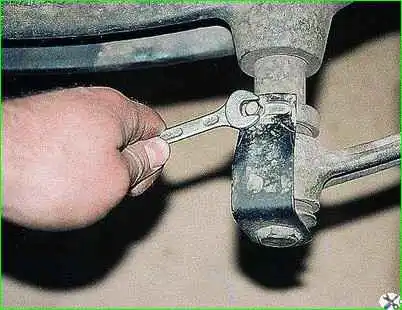

Ключом на 10 отворачиваем болт

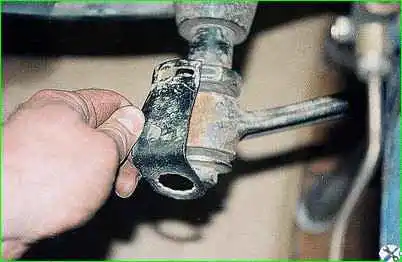

Снимаем стопорную пластину.

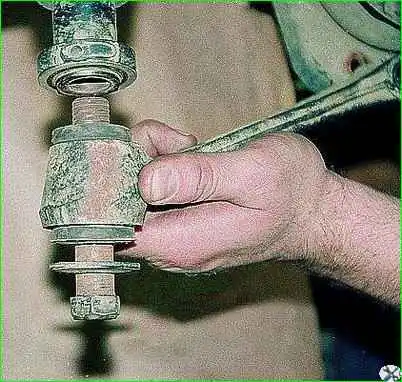

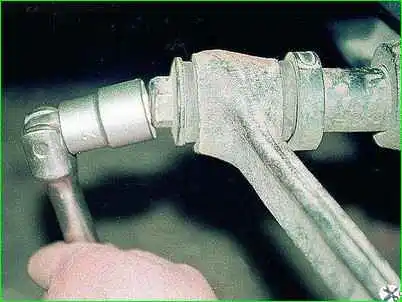

Головкой на 22 отворачиваем палец
Снимаем нижний рычаг подвески.
Таким же образом снимаем и второй рычаг
Заменяем резиновые втулки

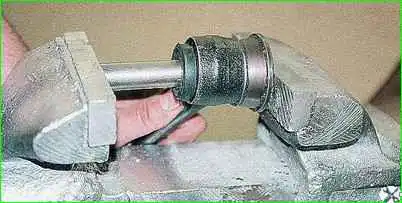

Тисками, через оправку выдавливаем из резиновой втулки распорную втулку.

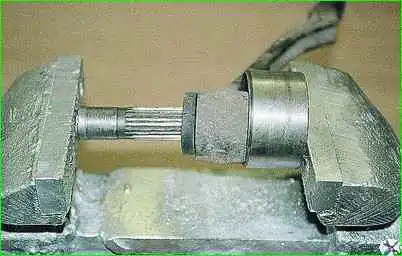

Затем из рычага таким же образом выдавливаем резиновую втулку.

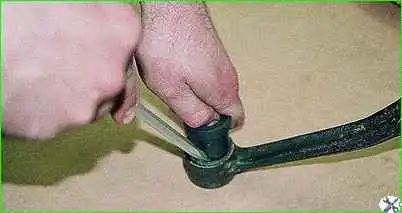

Смачиваем новую втулку бензином или жидкостью WD-40 и тупой плоской отверткой заправляем ее край в отверстие рычага.
Надавив рукой, окончательно запрессовываем резиновую втулку в рычаг.
Так же запрессовываем распорную втулку.

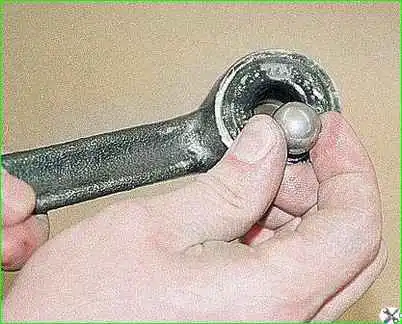

Это легче сделать, вставив в отверстие перед распорной втулкой стальной шарик чуть большего диаметра
Далее монтажные работы проводить в последовательности, обратной разборке.
Следует иметь в виду, что окончательную затяжку резьбовых соединений крепления рычага проводят только на подвеске, находящейся в нагруженном состоянии.
Моменты затяжки:
- - пальцы рычагов — 180—200 Нм (18,0—20,0 кг/см),
- - гайка пальцев — 120—200 Нм (12,0—20,0 кг/см).
Замену резиновой втулки другого рычага с той же стороны подвески проводят аналогично после установки предыдущего рычага на место.
Проверить установку углов передних колес.(Сход развал ГАЗ-3110)
